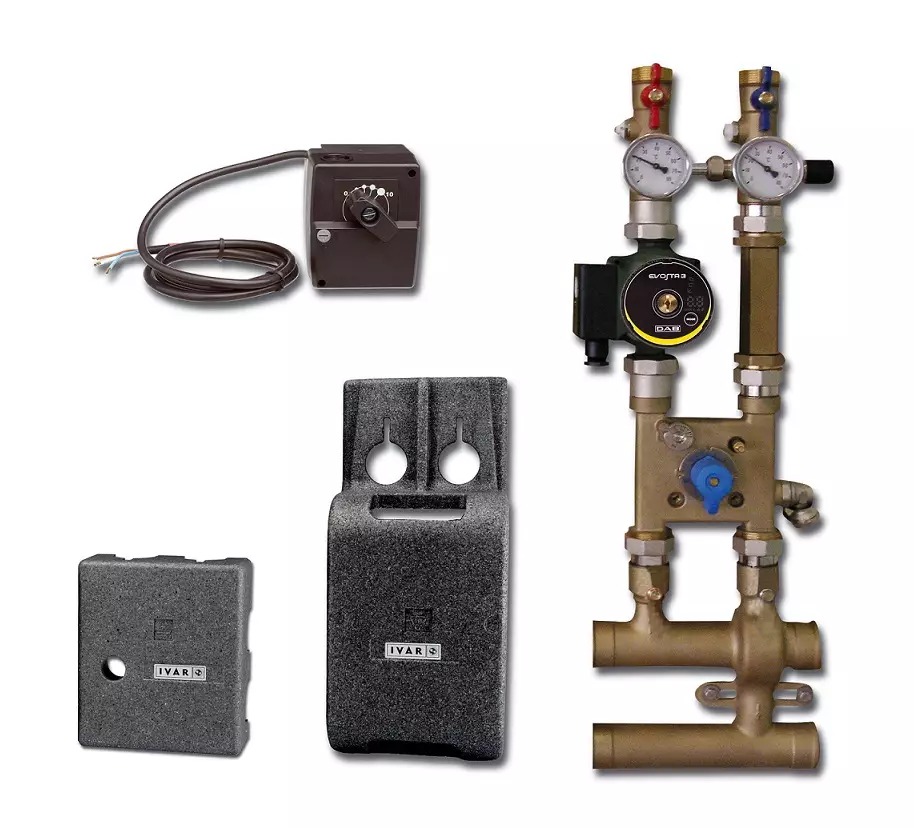

Kotlový soubor - MIX 3 - smíšený s přetlakovým ventilem - DN 32; DAB.EVOSTA 3 60/180; 230V

Detailní popis produktu

Tento kotlový soubor je vhodný pro otopné soustavy v obytných i komerčních prostorách, kde jsou vyžadována přesné řízení teploty a ochrana proti přetečení. Často se používá v centrálních otopných instalacích s tepelnými zdroji na bázi městského nebo kotlového vytápění. Soustava integruje oběhové čerpadlo, směšovací ventil a tepelné izolace, což zajišťuje efektivní distribuci tepla a bezpečnost systému. Instalatéři pracující s hydronickými systémy najdou tuto jednotku ideální pro vyvažování návratových teplot a zabránění přehřátí otopných těles nebo okruhů podlahového vytápění.

Instalace zahrnuje připojení kotlového souboru k primárnímu tepelnému zdroji a sekundárnímu otopnému okruhu. Jednotka je navržena pro použití v systémech s maximální pracovní teplotou +120 °C a nominálním tlakem PN 10. Vnitřní a vnější závitové přípojky (5/4“ F × 5/4“ M) umožňují bezpečné a netěsné zapojení do stávajících potrubních sítí. Tepelná izolace minimalizuje ztráty tepla a zajišťuje bezpečnou funkci v uzavřených prostorech.

Technické parametry

Pracovní teplota +120 °C a nominální tlak PN 10 jsou klíčové pro určení kompatibility s tepelnými zdroji a distribučními systémy. Maximální průtok 3000 l/h zajišťuje, že jednotka dokáže zvládnout vysokoodběrové systémy, zatímco hodnota Kv 4 podporuje přesné řízení průtoku. Tyto parametry jsou zásadní pro určení rozměrů systému a zajištění, že kotlový soubor dokáže splnit požadovaný tepelný výkon bez přetížení čerpadla nebo potrubí.

Instalace a připojení

Instalace začíná ověřením rozvrhu systému a zajištěním, že kotlový soubor je umístěn tak, aby byly služební komponenty snadno dostupné. Vnitřní a vnější závitové přípojky (5/4“ F × 5/4“ M) musí být zarovnány s odpovídajícími přípojkami na tepelném zdroji a distribučním systému. K utažení závitových spojů je třeba použít momentový klíč podle specifikací výrobce. Běžné chyby zahrnují špatné zarovnání trojcestného směšovacího ventilu nebo nesprávnou orientaci oběhového čerpadla, což může vést k nerovnováze průtoku a snížení účinnosti.

Před uvedením do provozu by měl instalatér kontrolovat celistvost všech těsnění a zajištění, že tepelná izolace není poškozená. Přetlakový ventil musí být otestován na správnou funkci a servomotor musí být kalibrován tak, aby reagoval přesně na změny teploty. Je také důležité potvrdit, že dva teploměry jsou správně umístěny k monitorování teplot primárního a sekundárního okruhu.

Kompatibilita a příslušenství

Tento kotlový soubor je kompatibilní se většinou centrálních otopných systémů, které pracují v rámci stanovených teplotních a tlakových rozsahů. Je navržen tak, aby fungoval s servomotory značky IVAR a mohl být integrován do řídicích systémů, které podporují proporcionální regulaci teploty. Pro základní provoz není potřeba žádné další příslušenství, protože jednotka obsahuje všechny potřebné komponenty, jako je oběhové čerpadlo, přetlakový ventil a tepelná izolace. Související produkty zahrnují další moduly IVAR a řídicí aktuátory, které mohou být potřeba pro složitější konfigurace systému.

Technický pozadí pro projektanty

Kotlový soubor funguje tím, že směšuje horkou návratovou vodu s ochlazenou dodávkovou vodou, aby udržel stabilní teplotu v sekundárním okruhu. Trojcestný směšovací ventil je poháněn servomotorem, který upravuje průtok na základě teplotních informací z teploměrů. Konstrukce z mosazi (CW617N a CB753S) zajišťuje odolnost proti korozi a tepelnému roztažení, zatímco polystyrenová tepelná izolace minimalizuje ztráty tepla a chrání před kondenzací. Účinnost systému je ovlivněna správným rozměrováním čerpadla a přesností teplotních senzorů. Dlouhodobá výkonnost závisí na udržování čisté vody v systému a vyhýbání se nadměrným tlakovým kolísáním.

Servis a provoz

Pravidelný servis zahrnuje kontrolu těsnění a spojek na úniky, ověření funkce přetlakového ventilu a výkonu čerpadla. Tepelná izolace by měla být kontrolována na poškození nebo opotřebení a teploměry by měly být periodicky kalibrovány. Servomotor a trojcestný ventil by měly být testovány na reaktivitu na změny teploty. V návodu není uvedeno žádné konkrétní intervaly servisu, ale doporučuje se provádět roční inspekce, aby byla zajištěna pokračující účinnost a bezpečnost systému.

Nejčastější dotazy

Lze kotlový soubor použít s kondenzačním kotlem?
Ano, kotlový soubor je kompatibilní s kondenzačními kotli, pokud pracovní teplota a tlak zůstanou v rámci stanovených limitů.

Je možné upravit přetlakový ventil?
Přetlakový ventil je pevného typu a nelze ho upravit. Je navržen tak, aby automaticky uvolnil nadbytečný tlak při daném prahu.

Je možné nahradit oběhové čerpadlo samostatně?
Oběhové čerpadlo je integrováno do kotlového souboru a není navrženo pro samostatnou výměnu. Jakékoliv problémy s čerpadlem vyžadují servis celé jednotky.

Jaká je maximální povolená teplota v sekundárním okruhu?
Sekundární okruh by neměl překročit pracovní teplotu +120 °C, aby byla zajištěna kompatibilita s materiály a komponenty použitými v kotlovém souboru.
