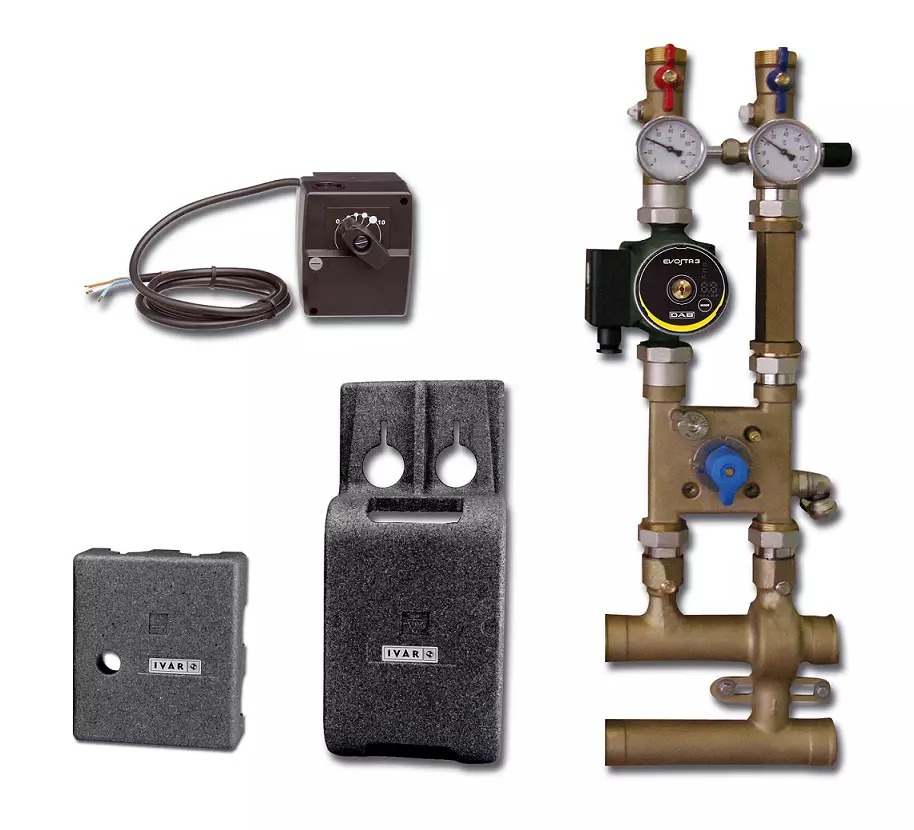

Kotlový soubor - MIX 4 - směšovaný s přebytkovým ventilem - DN 32; DAB.EVOSTA 3 40/180; 24V

Detailní popis produktu

Kotlové soubory jsou základními komponenty v centrálních otopných soustavách, zejména v aplikacích, kde je důležitá regulace teploty a bezpečnost systému. Tento kotlový soubor IVAR se běžně používá v bytových i komerčních budovách se směšovanými otopnými soustavami, jako jsou ty kombinující otopná tělesa a podlahové vytápění. Jednotka integruje 4cestný směšovací ventil, který zajistí přesnou regulaci teploty a efektivitu systému. Instalatéři tento typ souboru často potkávají v systémech, kde je nutné upravit teplotu návratní vody tak, aby odpovídala výkonu kotle, což zabrání přehřátí a zaručí rovnoměrné rozdělení tepla.

Korektní instalace a konfigurace kotlového souboru jsou zásadní pro výkon celé soustavy. Soubor je navržen pro použití s běžnými otopnými okruhy a vyžaduje integraci s kotlem a oběhovým okruhem. Přebytkový ventil zajišťuje bezpečnost systému tím, že uvolňuje přebytečné tlaky, zatímco servomotor umožňuje automatické úpravy teploty. Soubor je vhodný pro systémy s nominálním tlakem PN 10 a maximální provozní teplotou 120°C.

Technické parametry

Materiál	Měď CW617N
Provozní teplota	+120 °C
Maximální průtok	3000 l/h
Nominální tlak	PN 10
Kód	55022432
Značka	IVAR

Maximální průtok 3000 l/h ukazuje, že systém dokáže zvládnout velké objemy vody, což je vhodné pro střední až velké otopné systémy. Provozní teplota +120°C určuje horní mez tepelného výkonu systému, čímž zajišťuje kompatibilitu s vysokoteplotními kotli. Nominální tlak PN 10 je běžná hodnota pro komponenty otopných systémů a zaručuje bezpečný provoz za běžných podmínek systému.

Instalace a připojení

Kotlový soubor se připojuje pomocí vnitřních a vnějších závitů (5/4“ F × 5/4” M), které je třeba pečlivě zarovnat, aby nedocházelo k únikům. Instalační proces zahrnuje připojení potrubí pro přívod a návrat, montáž přebytkového ventilu a integraci oběhového čerpadla. Je důležité zkontrolovat zarovnání 4cestného směšovacího ventilu a zajistit, že je servomotor správně zapojen do řídicího systému. Běžné chyby při instalaci zahrnují nesprávnou orientaci závitů, nedostatečné těsnění a špatné zarovnání směšovacího ventilu. Instalatéři by měli ověřit utěsnění všech spojů a zajistit, že tepelná izolace je nepoškozená, aby se minimalizovalo tepelné ztráty a riziko kondenzace.

Kompatibilita a příslušenství

Kotlový soubor je kompatibilní s běžnými otopnými systémy a lze jej integrovat s různými typy kotlů a řídicími systémy. Obsahuje oběhové čerpadlo, servomotor a přebytkový ventil, ale další komponenty, jako jsou tlakové manometry nebo expanzní nádoby, mohou být potřeba objednat zvlášť. Soubor je navržen pro použití s měděným nebo ocelovým potrubím a vyžaduje běžné šroubení pro bezpečné připojení. Pro tento model nejsou uvedeny žádné související produkty.

Technický pozadí pro projektanty

Kotlový soubor funguje tak, že směšuje návratní vodu s ohřátou vodou, aby udržoval konstantní teplotu v systému. 4cestný směšovací ventil je ovládán servomotorem, který upravuje průtok na základě zpětné vazby z teploty. Materiály, včetně mědi CW617N a CB753S, poskytují dobré odolnosti proti korozi a mechanické síly, což zajišťuje dlouhou spolehlivost. Tepelná izolace minimalizuje tepelné ztráty a snižuje riziko kondenzace. Účinnost systému je ovlivněna přesností směšovacího ventilu a reaktivitou servomotoru. Správné rozměření souboru je zásadní pro splnění požadovaných parametrů průtoku a teploty systému.

Servis a provoz

Pravidelná kontrola přebytkového ventilu a servomotoru se doporučuje, aby byl zajištěn bezproblémový provoz. Tepelná izolace by měla být kontrolována na poškození nebo opotřebení a jakékoliv netěsnosti v potrubních spojích by měly být okamžitě odstraněny. Oběhové čerpadlo by mělo být sledováno na neočekávané hluky nebo vibrace, které mohou signalizovat opotřebení nebo zablokování. V příručce nejsou uvedena konkrétní intervaly servisu, ale pravidelná údržba se doporučuje, aby byla zajištěna účinnost a bezpečnost systému.

Nejčastější otázky

Lze kotlový soubor použít s kondenzačním kotlem?
Ano, soubor je kompatibilní s kondenzačními kotle, pokud jsou parametry tlaku a teploty systému v rámci specifikovaných mezí.

Je 4cestný směšovací ventil upravitelný?
Směšovací ventil je ovládán servomotorem a je navržen pro automatickou regulaci teploty, ale manuální úpravy mohou být možné v závislosti na konfiguraci řídicího systému.

Lze přebytkový ventil vyměnit zvlášť?
Ano, přebytkový ventil je samostatnou komponentou a lze jej vyměnit, pokud je poškozený nebo opotřebovaný, aniž by bylo nutné nahrazovat celý kotlový soubor.

Jaký je maximální systémový tlak, který soubor unese?
Soubor je certifikován pro nominální tlak PN 10, což je vhodné pro standardní otopné systémy pracující za normálních tlakových podmínek.
