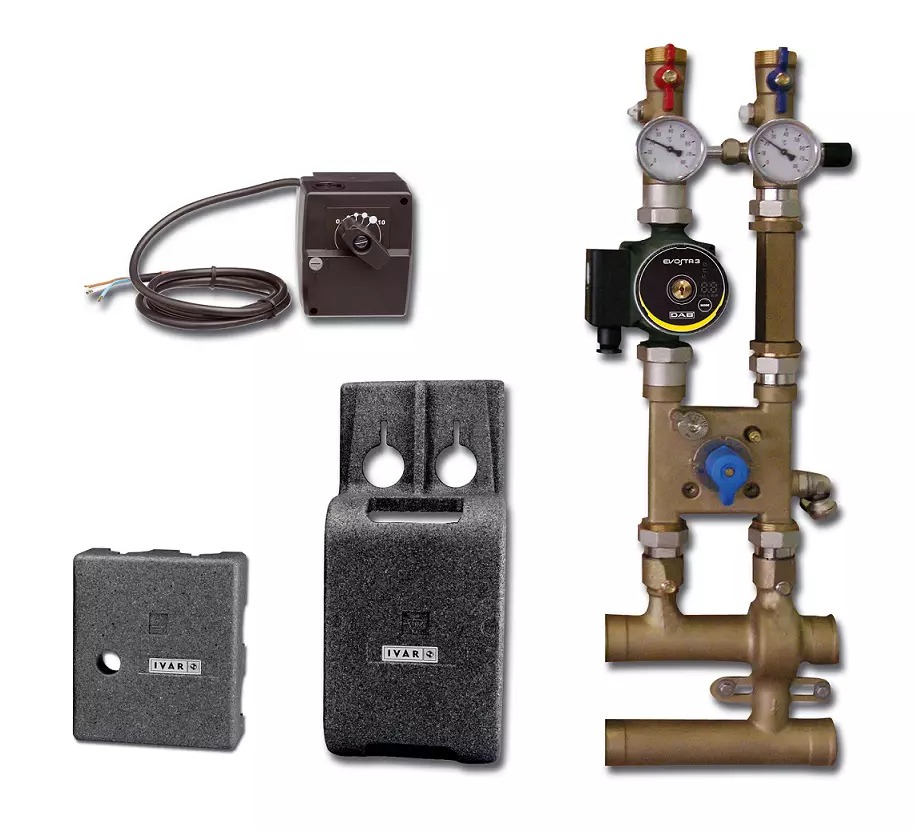

Kotlový soubor - MIX 4 - směšovaný s přetlakovým ventilem - DN 32; DAB.EVOSTA 3 60/180; 230V
Kód: 55022451Související produkty
Detailní popis produktu
Tento kotlový soubor se běžně používá v bytových a komerčních otopných soustavách, kde jsou požadována přesné řízení teploty a efektivní řízení průtoku. Je typicky instalován do centrálních otopných soustav pro regulaci dodávky teplé vody do otopných těles nebo do systémů podlahového vytápění. Systém integruje 4cestný směšovací ventil, oběhové čerpadlo a ochranu proti přetlaku, což zajišťuje stabilní provoz a bezpečnost za různých zátěžových podmínek.
Kotlový soubor je navržen pro použití v uzavřených otopných soustavách, kde pomáhá udržovat konstantní teplotu a tlak. Je vhodný pro instalace, kde systém musí zvládat vysoké průtoky a zvýšené teploty, například v větších bytových domech nebo v otopných soustavách s více zónami. Modulární konstrukce umožňuje jednoduchou integraci do stávajících potrubních a řídicích systémů.
Technické parametry
| Materiál | Měď CW617N |
|---|---|
| Prováděcí teplota | +120 °C |
| Maximální průtok | 3000 l/h |
| Nominální tlak | PN 10 |
| Kód | 55022451 |
| Značka | IVAR |
Instalace a připojení
Kotlový soubor se připojuje pomocí vnitřních a vnějších závitových spojení 5/4“ F × 5/4” M. Montéři by měli ověřit, že všechna závitová spojení jsou správně utěsněna, aby se zabránilo únikům. Soubor zahrnuje horizontální distribuční rozdělovač, potrubí pro přívod a návrat a oběhové čerpadlo, které musí být v souladu s rozvrhem systému. Běžné chyby při instalaci zahrnují nesprávnou orientaci 4cestného směšovacího ventilu nebo nesouhlas přetlakového ventilu, což může vést k nerovnováze tlaku nebo k neefektivnímu provozu systému. Ujistěte se, že všechny komponenty jsou namontovány v stabilním a přístupném místě pro budoucí údržbu.Kompatibilita a příslušenství
Kotlový soubor je kompatibilní se standardními centrálními otopnými systémy a lze jej integrovat s řídicími systémy, které podporují regulaci teploty. Další komponenty, jako jsou expanzní nádoby nebo redukční ventily, mohou být potřeba v závislosti na konfiguraci systému. Soubor zahrnuje dva kulové kohouty, dva ruční vzduchové výpusti, zpětný ventil a tepelné izolace, ale montéři by měli ověřit, zda pro konkrétní instalaci nejsou potřeba další komponenty.Technický pozadí pro projektanty
Kotlový soubor pracuje tak, že směšuje návratovou vodu s ohřátou přívodní vodou, aby udržoval požadovanou teplotu v systému. 4cestný směšovací ventil je řízen servomotorem, který upravuje průtok podle požadavků systému. Konstrukce z mědi (CW617N, CB753S) zajišťuje odolnost proti korozi a tepelnému roztažení, zatímco polystyrenová izolace minimalizuje tepelné ztráty. Účinnost systému závisí na správném rozměru oběhového čerpadla a přesnosti řídicího systému teploty. Pracovní princip zajišťuje stabilní výkon i za kolísavých zátěžových podmínek.Údržba a provoz
Pravidelná kontrola 4cestného směšovacího ventilu a přetlakového ventilu je doporučena, aby byla zajištěna správná funkce. Zkontrolujte známky opotřebení na kulových kohoutech a ověřte, že ruční vzduchové výpusti jsou volné od zábran. Tepelná izolace by měla být kontrolována na poškození nebo degradaci, které by mohlo ovlivnit účinnost systému. V přehledu nejsou uvedena konkrétní intervaly údržby, proto by měla být prováděna podle technického listu výrobce.Nejčastější otázky
Může být tento kotlový soubor použit v systému se změnou teplotních požadavků?
Ano, 4cestný směšovací ventil a servomotor umožňují přesnou úpravu teploty, což jej činí vhodným pro systémy se změnou zátěže.
Je přetlakový ventil součástí souboru?
Ano, kotlový soubor zahrnuje přetlakový ventil, který chrání před nadměrným tlakem a zajišťuje bezpečný provoz.
Jaká je maximální teplota, kterou soubor zvládne?
Soubor je určen pro maximální prováděcí teplotu +120°C, jak je uvedeno v technických parametrech.
Jaké rozměry připojení jsou použity pro instalaci?
Pro instalaci se používají vnitřní a vnější závitová připojení 5/4“ F × 5/4” M.
Doplňkové parametry
| Kategorie: | Kotlová sestava - MIX 4 - směšovaná s přepouštěcím ventilem |
|---|---|
| Hmotnost: | 12 kg |
| Jmenovitá světlost (DN): | DN 32 |
| Materiál: | mosaz |
| Jmenovitý tlak: | PN 10 |
| Materiál: | mosaz CW617N |
| Maximální průtok: | 3000 l |
| Provozní teplota: | +120 °C |
