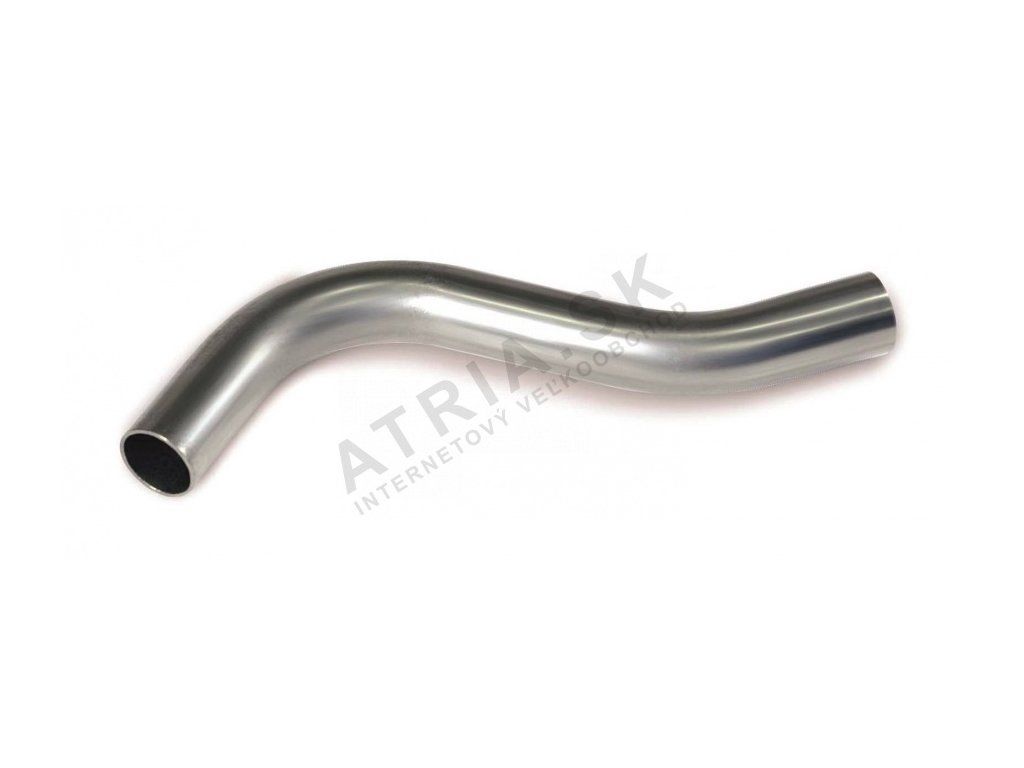

Kratší odsazení 18 x 18 IVAR.IVC77

Detailní popis produktu

Krátké offsety jsou důležité v otopných, klimatizačních a průmyslových potrubních systémech, kde je nutná změna směru bez použití ohybů nebo zatáček. Instalatéři pracující na centrálním vytápění, hasicích systémech a klimatizaci často používají tyto komponenty k vyřešení úzkých prostor a udržení integrity systému. IVAR IVC77.18 se běžně používá v obytných i komerčních budovách, včetně průmyslových zařízení, pro aplikace jako uzavřené otopné systémy, hadice pro hasicí vodu a linky stlačeného vzduchu. Design umožňuje rychlou montáž a zajistí beznetěsné spojení bez potřeby svařování nebo závitování.

Tyto adaptéry jsou zvláště užitečné v prostředích, kde je místo omezené a kde je třeba kompaktné a spolehlivé řešení. Systém tlakového spojení zajišťuje, že adaptér je utěsněn a zabezpečen mechanickým nástrojem, což jej činí ideálním pro systémy, které vyžadují častou údržbu nebo úpravy. Materiál a konstrukce jsou vybrány tak, aby odolávaly mechanickým a tepelným zatížením typickým pro taková prostředí.

Technické parametry

Prováděcí teplota	-20 °C
Jmenovitý tlak	PN 16
Vysoká odolnost proti tlaku až do	16 bar
Hmotnost	0,106 kg
Kód	IVC77.18
Značka	IVAR

Rozsah provozní teploty od -20 °C do +120 °C a jmenovitý tlak PN 16 zajišťuje, že tento adaptérmůže být použit v široké škále aplikací. Maximální odolnost proti tlaku 16 bar je důležitá při volbě a rozměrování, zejména v systémech s vysokým tlakem, jako jsou hasicí systémy nebo průmyslové linky stlačeného vzduchu. Tyto parametry zaručují, že adaptérmůže být použit jak v nízko-, tak v vysokoteplotních aplikacích bez ohrožení výkonu.

Montáž a spojení

IVAR IVC77.18 se montuje pomocí nástroje pro tlakové spojení kompatibilního s čelistmi typu M. Adaptér se položí na připravený konec trubky a stiskne se do polohy, dokud není zapnut indikátor tlakového spojení. Velikost spojení je 18 x 18 mm a montáž musí být provedena podle pokynů výrobce, aby byl zajištěn beznetěsný spoj. Důležité je zkontrolovat, že konec trubky je čistý, bez ostrých hran a v přijatelném průměru až do 54 mm. Běžné chyby při montáži zahrnují použití nesprávných čelistí, nedosazení indikátoru tlakového spojení nebo opakované použití adaptéru po montáži, což může ohrozit integritu spojení.

Kompatibilita a příslušenství

IVAR IVC77.18 je kompatibilní s dalšími komponentami a systémy IVAR s čelistmi typu M. Používá se obvykle spolu s trubkami z uhlíkové pozinkované oceli stejného jmenovitého průměru. Nejsou potřeba žádné dodatečné povrchové úpravy nebo omezovací prostředky. Při návrhu systému je důležité zajistit, že všechny adaptéry a trubky jsou z téhož systému tlakového spojení, aby byla zajištěna kompatibilita a integrita systému. K montáži není potřeba žádné konkrétní příslušenství mimo nástroj pro tlakové spojení a samotnou trubku.

Technický pozadí pro projektanty

IVAR IVC77.18 funguje na principu mechanického stlačení, při kterém je adaptérmontován na trubku, aby vzniklo beznetěsné spojení. Materiál, uhlíková pozinkovaná ocel, poskytuje dobré mechanické pevnosti a odolnosti proti korozi v aplikacích s nekonzumovanou vodou. Systém tlakového spojení umožňuje rychlé montování i demontování, což jej činí ideálním pro systémy, které vyžadují častou údržbu. Trvanlivost a efektivita adaptéru jsou ovlivněny kvalitou montáže, provozními podmínkami a kompatibilitou s ostatními komponenty systému. Rozsah provozní teploty a odolnost proti tlaku jsou klíčové faktory pro určení vhodnosti adaptéru pro konkrétní aplikaci.

Služba a provoz

IVAR IVC77.18 nepotřebuje pravidelnou údržbu mimo vizuální kontroly na známky opotřebení, koroze nebo netěsností. Během provozu je důležité zajistit, že systémový tlak a teplota zůstanou v rámci specifikovaných limitů. Pokud je detekována netěsnost, adaptérmusí být okamžitě nahrazen. V krátkém popisu nejsou uvedeny žádné konkrétní intervaly služby, ale adaptérmusí být nahrazen, pokud je pozorováno jakékoliv poškození nebo deformace.

Příbuzné otázky

Může být IVAR IVC77.18 použit v hasicích systémech?
Ano, adaptérmůže být použit v hadicích pro hasicí vodu a rozsypacích systémech, které jsou trvale naplněny vodou. Splňuje požadavky na tlak a teplotu pro takové aplikace.

Je IVAR IVC77.18 kompatibilní s jinými systémy tlakového spojení?
Je kompatibilní s systémy s čelistmi typu M. Není doporučeno jej kombinovat s jinými systémy tlakového spojení kvůli možným problémům s kompatibilitou.

Může být IVAR IVC77.18 použit pro aplikace se stlačeným vzduchem?
Ano, adaptérmůže být použit pro sušený stlačený vzduch a inertní plyny, pokud zůstane provozní tlak a teplota v rámci specifikovaných limitů.

Je IVAR IVC77.18 certifikován pro pitnou vodu?
Ne, trubka není certifikována pro aplikace s pitnou vodou. Určena je pro použití v otopných, průmyslových a hasicích systémech.
