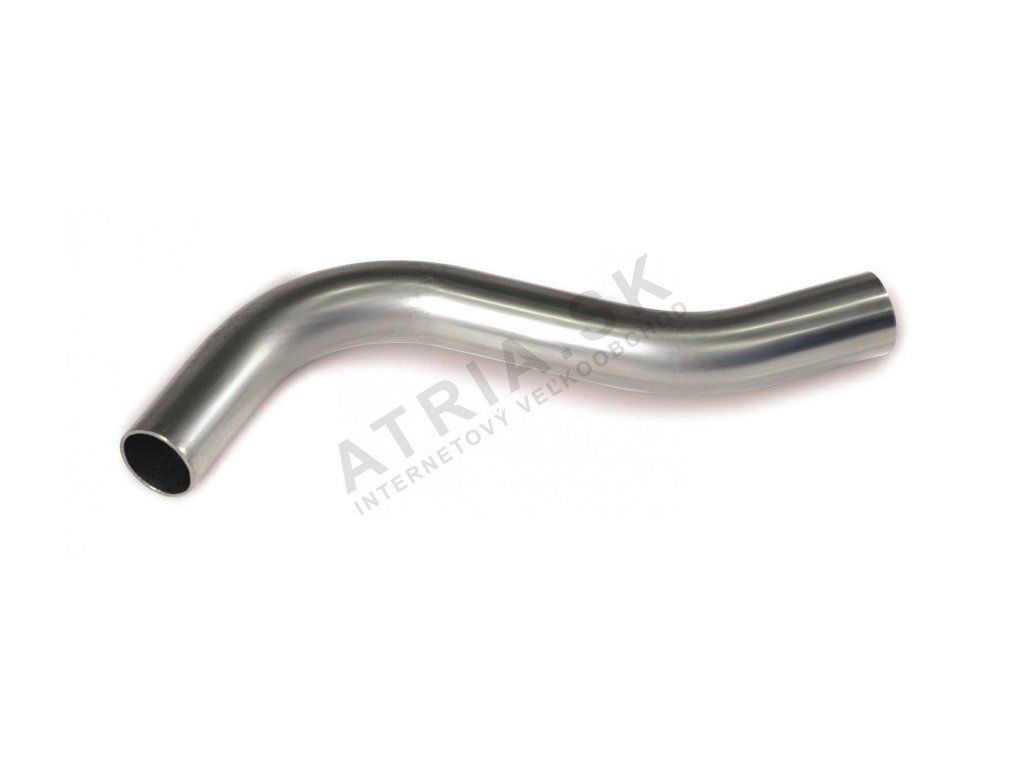

Krátký přechod 22 x 22 IVAR.IVC77

Detailní popis produktu

Tento krátký přechod se často používá při montáži centrálních otopných systémů, potrubí pro požární vodu, klimatizačních kanálů a průmyslových potrubí. Je navržen pro montáž tlakem, což vylučuje potřebu svařování nebo závitování. Kompaktní design umožňuje efektivní rozložení potrubí v omezeném prostoru, což ho činí ideálním pro bytové, komerční a průmyslové budovy, kde je místo omezené. Přípojka je vhodná pro použití v uzavřených tlakových systémech a její konstrukce z galvanizované oceli poskytuje odolnost vůči mechanickému poškození a korozi. Je kompatibilní s čelistmi typu M pro montáž tlakem a zahrnuje indikátor montáže tlakem pro vizuální potvrzení bezpečného spojení.

Montéři pracující na systémech HVAC, požární ochrany a průmyslovém potrubí najdou tento prvek zvláště užitečný v aplikacích, kde je potřeba krátký přechod k obcházení překážek nebo zarovnání potrubí. Rozsah provozních teplot a tlaková odolnost umožňuje jeho použití jak pro vytápění, tak pro chlazení, včetně solárních systémů. Lehký design usnadňuje manipulaci a montáž v komplexních rozvětvencích.

Technické parametry

Provozní teplota	-20 °C
Jmenovitý tlak	PN 16
Odolnost vůči vysokému tlaku až do	16 bar
Hmotnost	0,147 kg
Kód	IVC77.22
Značka	IVAR

Rozsah provozních teplot od -20 do +120 °C umožňuje použití jak v chladných, tak v horkých aplikacích, zatímco maximální tlaková odolnost 16 bar zajišťuje vhodnost pro tlakové systémy. Jmenovitý tlak PN16 je klíčovým faktorem při návrhu systému, protože zajišťuje kompatibilitu s ostatními komponenty s podobnými parametry. Tyto parametry jsou zásadní pro správné rozměření a výběr v souladu s hydraulickými a tepelnými požadavky systému.

Montáž a připojení

IVAR IVC77.22 se montuje pomocí nástroje kompatibilního s čelistmi typu M. Přípojka má indikátor montáže tlakem, který ukazuje, že spojení je dokončeno. Velikost připojení je 22 mm a přípojka je navržena pro použití s potrubím stejného průměru. Během montáže je důležité zajistit, že potrubí je plně vloženo do přípojky před montáží tlakem. Běžnou chybou je nedostatečné stlačení přípojky, což může vést k únikům. Indikátor montáže tlakem až do 54 mm zajišťuje, že spojení je bezpečné a bez úniků. Montéři by měli také ověřit, že potrubí je bez ostrých hran a nečistot před montáží, aby zabránili poškození přípojky.

Kompatibilita a příslušenství

Tento krátký přechod je kompatibilní s ostatními IVARovými přípojkami pro montáž tlakem řady IVC70. Je vhodný pro použití s potrubím z uhlíkové oceli se stejným průměrem. Pro montáž není potřeba žádný další povrchový nátěr nebo omezovací prostředek. Pro kompletní integraci systému mohou montéři potřebovat objednat další přípojky, jako jsou ohyby, křížení a spojky z téhož sortimentu. Přípojka není certifikována pro aplikace s pitnou vodou, proto by měly být pro systémy s pitnou vodou vybrány alternativní komponenty.

Technický pozadí pro projektanty

IVAR IVC77.22 je přechod pro montáž tlakem vyrobený z uhlíkové oceli s galvanickým povlakem, který poskytuje dobrou odolnost vůči korozi a mechanickému namáhání. Systém montáže tlakem využívá mechanickou deformaci přípojky k vytvoření bezpečného a bezúnikového spojení. Rozsah provozních teplot a tlaková odolnost jsou určeny vlastnostmi materiálu a procesem montáže tlakem. Přípojka je navržena pro integraci do uzavřených tlakových systémů a její kompaktní rozměr umožňuje efektivní rozložení potrubí v omezeném prostoru. Trvanlivost a účinnost přípojky závisí na správné montáži, správných parametrech systémového tlaku a teploty a na absenci agresivních médií, které by mohly ovlivnit galvanický povlak.

Služba a provoz

Přípojka nevyžaduje pravidelnou údržbu, pokud je správně nainstalována a systém pracuje v rámci specifikovaných parametrů. Během provozu je důležité kontrolovat případné známky úniku, zejména po montáži nebo po změnách systémového tlaku. Indikátor montáže tlakem poskytuje vizuální potvrzení kvality spojení. Pokud je detekován únik, přípojka by měla být okamžitě vyměněna. Pro tento komponent nejsou specifikovány žádné intervaly údržby, protože je navržen pro dlouhodobé použití za normálních provozních podmínek.

Nejčastější otázky

Může být IVAR IVC77.22 použit v solárních otopných systémech?
Ano, přípojka je vhodná pro solární otopné aplikace, protože pracuje v požadovaném rozsahu teplot -20 až +120 °C a je kompatibilní s tlakovými systémy.

Je IVAR IVC77.22 kompatibilní s ostatními IVARovými přípojkami pro montáž tlakem?
Ano, přípojka je součástí řady IVAR IVC70 a je kompatibilní s ostatními přípojkami pro montáž tlakem stejného průměru a jmenovitého tlaku.

Může být IVAR IVC77.22 použit pro aplikace s pitnou vodou?
Ne, přípojka není certifikována pro použití s pitnou vodou. Pro systémy s pitnou vodou by měly být vybrány alternativní komponenty.

Jaké nástroje jsou potřeba pro montáž IVAR IVC77.22?
Pro montáž je potřeba nástroj kompatibilní s čelistmi typu M. Nástroj by měl být kalibrovaný a v dobrém stavu, aby zajišťoval bezpečné spojení.
