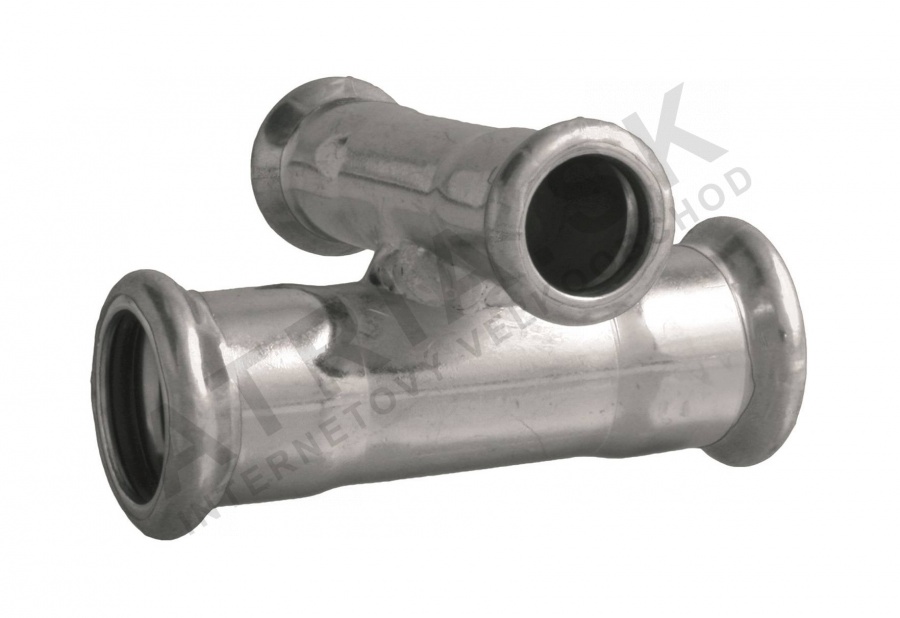

Křížení 28 x 15 x 28 x 15 IVAR.IVC45
Kód: IVC45.2815Související produkty
Detailní popis produktu
Toto 90° křížení se často používá v uzavřených stlačených systémech, jako jsou centrální vytápění, chlazení, požární ochrana a průmyslové systémy pro dopravu vzduchu nebo plynů. Umožňuje větvení potrubí v omezeném prostoru a je vhodné jak pro bytové, tak i komerční budovy. Instalatéři často setkávají s tímto komponentem v aplikacích, kde je třeba spojit několik potrubí v jednom bodě, například v kotelnu, rozdělovače pro podlahové vytápění nebo průmyslové procesní potrubí. Křížení je navrženo pro systémy s nekvalitní vodou a často se používá spolu s nástroji pro přípojky a těsnicími prostředky kompatibilními s EPDM.
Křížení je zvláště hodnotné v prostředích, kde je potřeba mechanická odolnost a odolnost vůči vysokému tlaku. Často se používá v systémech pracujících s suchým stlačeným vzduchem, inertními plyny, chlazenou vodou nebo horkou vodou až do 120°C. Kompaktní design a lehká konstrukce z něj dělají ideální řešení pro instalace, kde je místo omezené a důležitá je jednoduchost manipulace. Díky metodě přípojky není třeba závitování nebo svařování, což zkracuje dobu instalace a snižuje riziko úniků.
Technické parametry
| Materiál | Ocelová ocel |
|---|---|
| Provozní teplota | -20 °C |
| Nominální tlak | PN 16 |
| Odolnost vůči vysokému tlaku až do | 16 bar |
| Hmotnost | 0,156 kg |
| Kód | IVC45.2815 |
| Značka | IVAR |
Instalace a připojení
Toto 90° křížení se instaluje pomocí nástroje pro přípojky kompatibilního s M-typem čelistí. Velikosti připojení jsou stejné u všech portů, což umožňuje bezproblémovou integraci do stávajících potrubních systémů. Před instalací se ujistěte, že vnitřní potrubí je čisté a bez nečistot, které by mohly poškodit těsnění. Těsnicí kroužek z EPDM by měl být prohlédnut na případ poškození nebo deformace. Běžnou chybou během instalace je přetlačení křížení, což může zkroucit těsnicí kroužek a vést k úniku. Vždy sledujte doporučenou hloubku přetlačení výrobce a ověřte indikátor tvarování, aby bylo zajištěno správné připojení.Kompatibilita a příslušenství
Toto křížení je plně kompatibilní s IVAR systémy pro přípojky a může být integrováno se standardními ocelovými přípojkami. Pro větší systémy mohou být potřeba další komponenty, jako jsou přímé přechody, ohyby nebo křížení, aby byl dokončen rozvrh. Ujistěte se, že všechny použité nástroje pro přípojky jsou kalibrovány pro zadaný průměr potrubí a typ křížení. Nepotřebují se žádné další povrchové nátěry nebo těsnící prostředky díky vrozenému těsnému designu systému přípojek.Technický pozadí pro projektanty
IVAR.IVC45.2815 pracuje na principu mechanického stlačení, kde nástroj pro přípojku deformuje křížení kolem potrubí, čímž vytvoří hermetické těsnění. Tělo z ocelové oceli poskytuje konstrukční pevnost a odolnost proti korozi v systémech s nekvalitní vodou. EPDM těsnicí kroužek zajišťuje flexibilitu a odolnost v různých teplotních podmínkách. Při návrhu systémů zvažte maximální provozní tlak 16 bar a teplotní rozsah od -20°C do +120°C, aby byla zajištěna dlouhodobá funkčnost. Křížení není certifikováno pro systémy s pitnou vodou a nemělo by být používáno v systémech, kde kvalita vody je důležitá.Služba a provoz
Pravidelná kontrola křížení je doporučena k detekci známek mechanického stresu, koroze nebo degradace těsnění. Křížení není svařené, takže může být odstraněno a nahrazeno, pokud je to nutné. Žádná plánovaná údržba není potřeba mimo vizuální kontroly, ale jakékoliv podezření na úniky by mělo být okamžitě řešeno. Absence povrchového nátěru znamená, že křížení může být znovu použito v nekritických systémech, pokud je původní těsnění v pořádku.Nejčastější otázky
Může být toto křížení použito v systémech pro chlazení?
Ano, je vhodné pro chladnou vodu a potrubí pro chlazení v rámci specifikovaného teplotního rozsahu od -20°C do +120°C.
Je kompatibilní s M-typem nástrojů pro přípojky?
Ano, křížení je speciálně navrženo pro použití s M-typem čelistí a standardními nástroji pro přípojky.
Může být použito v systémech s inertními plyny?
Ano, křížení je vhodné pro použití s inertními plyny a suchým vzduchem pod tlakem v rámci provozních limitů.
Jaký je maximální provozní tlak pro toto křížení?
Maximální provozní tlak je 16 bar při nominálním tlaku PN 16.
Doplňkové parametry
| Kategorie: | Kříž 90° |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.156 kg |
| Materiál: | ocel / litina |
| Jmenovitý tlak: | PN 16 |
| Materiál: | uhlíková pozinkovaná ocel |
| Odolnost vůči vysokým tlakům do: | 16 bar |
| Provozní teplota: | -20 °C |
| Posledná aktuálizacia ceny: | 06.01.2025 10:24:40 |
