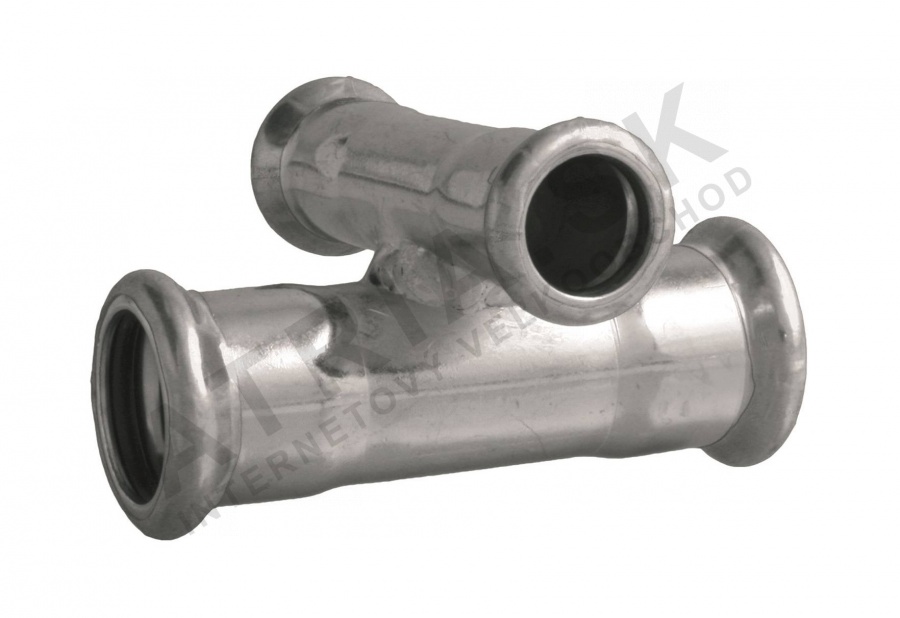

Křížení 28 x 22 x 28 x 22 IVAR.IVC45

Detailní popis produktu

Tento 90° kříž se používá v uzavřených tlakových systémech pro vytápění, požární ochranu, chlazení a průmyslové potrubí. Je vhodný pro instalace, kde jsou potřeba několik větví v pravém úhlu. Kříž se běžně používá v centrálních topných systémech, chladicích okruzích, požárních vodovodech a klimatizačních systémech. Je navržen pro prostředí s kolísajícími teplotami a vysokými tlakovými požadavky, což zajišťuje spolehlivou funkci jak v bytových, tak v komerčních budovách.

Jeho kompaktní rozměry a malá hmotnost z něj dělají vhodný prvek pro úzke prostory a složité rozvody. Kříž není certifikován pro pitnou vodu, ale je ideální pro ne-pitnou vodu a systémy inertních plynů. Používá se s lisovacími spoji, což eliminuje potřebu svařování nebo závitování. EPDM těsnící kroužek zajišťuje těsné těsnění při správné montáži.

Technické parametry

Materiál	uhlíková galvanizovaná ocel
Provozní teplota	-20 °C
Jmenovitý tlak	PN 16
Odolnost proti vysokému tlaku až do	16 bar
Hmotnost	0,186 kg
Kód	IVC45.2822
Značka	IVAR

Provozní rozsah teplot od -20°C do +120°C umožňuje použití kříže jak v chladném, tak v horkém prostředí. Jmenovitý tlak PN16 znamená, že kříž vydrží tlak až 16 bar, což z něj dělá vhodný prvek pro vysokotlaké systémy. Tyto parametry jsou základní pro výběr správného komponentu v souladu s hydraulickými a tepelnými požadavky systému.

Montáž a spojení

Kříž se montuje pomocí lisovacích nástrojů kompatibilních s M-typem kleští. Rozměry spojů jsou 28 mm, 22 mm, 28 mm a 22 mm, přičemž všechny spoje jsou lisovací. Montér musí zajistit, že těsnící kroužek je správně umístěn a indikátor lisování je plně zapnutý během montáže. Běžné chyby zahrnují použití nesprávných nástrojů, což může poškodit kříž, nebo nekontrolu indikátoru lisování po lisování. Vždy ověřte správnost spojení před zahájením provozu systému.

Kompatibilita a příslušenství

Kříž je kompatibilní s IVARovými lisovacími potrubími a příslušenstvím ze stejného materiálu a tlakové třídy. Je navržen k použití s EPDM těsnícími kroužky a lisovacími nástroji. Nejsou potřeba žádné další povrchové úpravy nebo omezovací prostředky. Montéři by měli zajistit, že všechny komponenty v systému jsou z téže značky a tlakové třídy, aby byla zachována integrita systému. Pro tento model nejsou uvedeny žádné související produkty.

Technický pozadí pro projektanty

90° kříž je vyroben z uhlíkové galvanizované oceli, což poskytuje dobrou odolnost proti korozi a mechanickou pevnost. EPDM těsnící kroužek zajišťuje těsné těsnění a odolává širokému rozsahu teplot a médií. Kříž je navržen pro integraci do tlakových systémů, kde může zvládat vysoké tlaky a tepelné roztažnost. Doba životnosti závisí na kvalitě montáže, médiu, které je dopravováno, a provozních podmínkách systému. Je vhodný pro použití s suchým vzduchem, inertními plyny a ne-pitnou vodou.

Služba a provoz

Tento kříž nevyžaduje pravidelnou údržbu. Systém by měl být kontrolován na úniky při uvedení do provozu a po jakékoliv úpravě. Měl by se zkontrolovat indikátor lisování, aby byl spoj stále bezpečný. Pokud je zjištěn únik, kříž by měl být vyměněn. Kříž není navržen pro demontáž a nesmí být znovu použit po demontáži.

Nejčastější otázky

Může být IVC45.2822 použit ve solárních topných systémech?
Ano, je vhodný pro potrubí solárních systémů, pokud provozní podmínky odpovídají specifikovanému rozsahu teplot a tlaku.

Je IVC45.2822 kompatibilní s jinými lisovacími systémy?
Je navržen pro použití s IVARovými lisovacími komponenty. Kompatibilita s jinými systémy není zaručena.

Může být kříž použit pro aplikace suchého vzduchu?
Ano, je vhodný pro systémy suchého vzduchu v rámci specifikovaných tlakových a teplotních mezí.

Je kříž vhodný pro použití s inertními plyny?
Ano, je kompatibilní s inertními plyny, pokud systém pracuje v rámci specifikovaného rozsahu tlaku a teploty.
