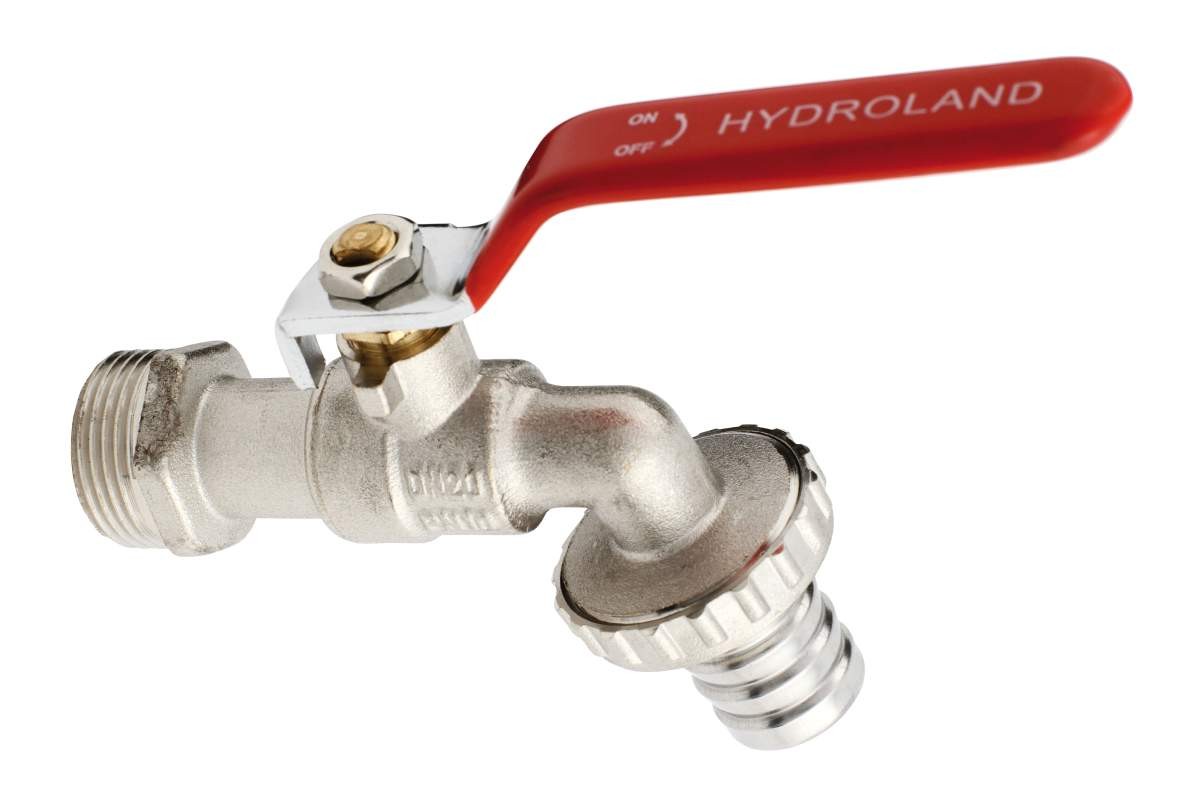

Bibcock kulový kohout s tlačeným matkou a hadicovým nýtlem 3/4 palce

Detailní popis produktu

Tento bibcock kulový kohout se často používá v bytových a lehkých průmyslových instalatérských systémech, kde je potřeba spolehlivého vypínání průtoku vody. Je vhodný pro obě teplou i studenou vodní linku, zejména v situacích, kde je potřeba přímé připojení k hadici nebo flexibilní trubce. Kompaktní design z něj dělá ideální volbu pro úzká místa za kuchyňskými dřepy, pod podlahovými odpadky nebo v užitkových prostorech. Tlačená matka zajišťuje těsné těsnění proti tuhé měděné nebo ocelové trubce, zatímco hadicové připojení umožňuje rychlé odpojení při údržbě kohoutků nebo spotřebičů.

Kohout se často nachází v kuchyních, koupelnách a v pralnách, kde připojuje pevné potrubí k pohyblivým komponentám, jako jsou zahradní hadice, pračky nebo dishwashery. Jeho odolná konstrukce a jednoduchá obsluha z něj dělají oblíbenou volbu pro instalatéry pracující na vodovodních systémech, které vyžadují častou údržbu nebo sezónní úpravy. Maximální teplotní hodnotící 100 °C z něj dělá vhodný i pro systémy s tepelnou zpětnou vazbou nebo solární tepelnou integrací, pokud zůstane průtok v rámci stanovených mezí.

Technické parametry

Type	Bibcock kulový kohout
Jmenovitý průměr	DN20
Průměr koule	12 mm
Připojení	Tlačená matka x hadicové připojení G3/4
Jmenovitý tlak	1,0 MPa (10 bar)
Max. teplota	100 °C
Netová hmotnost	0,215 kg
EAN	5900308737125
Kód	Z-CZD20
Značka	Hydroland

Jmenovitý průměr (DN20) označuje vnitřní rozměr těla ventilu, který určuje kapacitu průtoku a kompatibilitu se standardními rozměry potrubí. Průměr koule 12 mm přispívá k většímu otevřenému průřezu, což snižuje odpor průtoku a zajišťuje efektivní výkon i za středního tlaku. Pracovní tlak 10 bar potvrzuje vhodnost pro standardní domácí vodovodní systémy. Maximální provozní teplota 100 °C umožňuje použití v teplé vodě a některých nízkonapěťových topných aplikacích. Tyto parametry jsou zásadní pro správné rozměření systému a výběr komponent, aby se zabránilo přetížení nebo předčasnému poškození.

Montáž a připojení

Montáž začíná vypnutím vodovodního přívodu a vyčerpáním potrubí. Strana s tlačenou matkou se připojuje k tuhé trubce pomocí standardního tlačeného připojení. Strana s hadicovým připojením vyžaduje kompatibilní závit G3/4 na spotřebiči nebo hadici. Před utažením matky zkontrolujte, zda je těsnící kroužek nepoškozený a nepoškozený, aby se zabránilo únikům. Užijte si kleště, abyste rovnoměrně utažili matku, a vyhýbejte se přetížení, které by mohlo poškodit závity nebo sedlovou plochu. Po montáži znovu zkontrolujte všechna připojení na úniky, jakmile je systém pod tlakem.

Běžné chyby zahrnují nesprávný typ závitu nebo špatnou orientaci hadicového připojení. Vždy ověřte, že hadicové připojení je plně závitové a správně sedí. Nesprávné zarovnání hadicového připojení může vést k opotřebení způsobené vibracemi nebo únikům v průběhu času. Vyhněte se použití nadměrné síly během montáže, zejména na hadicové straně, aby se zachovala integrita připojení. V návrhech s více jednotkami ujistěte, že každý ventil je jasně označen, aby usnadnilo budoucí údržbu nebo výměnu.

Kompatibilita a příslušenství

Tento ventil je kompatibilní se standardními měděnými nebo ocelovými trubkami s tlačeným připojením, stejně jako se spotřebiči a zařízeními s mužským závitem G3/4. Pro systémy vyžadující další uzavírací body zvažte instalaci dodatečných kulových kohoutů vzhůru nebo dolů v závislosti na rozvrhu. Při připojení k flexibilním hadicím použijte hadicové svorky, aby se zabránilo neúmyslnému odpojení. V náročných prostředích s vysokým tlakem ujistěte, že všechny připojené komponenty jsou hodnoceny alespoň na 10 bar, aby se udržela integrita systému. Kromě standardních potrubních nástrojů a příslušenství nejsou potřeba žádné konkrétní příslušenství.

Technický pozadí pro návrháře

Valve funguje pomocí čtvrtotáčkového mechanismu koule, který otevírá nebo zavírá cestu průtoku. Koule je vyrobena z odolného kovového slitku a je těsněná odolným materiálem, aby se zabránilo únikům. Tlačená matka poskytuje mechanické těsnění proti stěně potrubí, zatímco hadicové připojení spoléhá na závitové spojení pro stabilitu. Jmenovitý průměr DN20 zajišťuje kompatibilitu se standardními vodovodními potrubími a hodnocení tlaku 10 bar je dostatečné pro většinu bytových a malých komerčních aplikací. Návrháři by měli zohlednit kompaktní rozměry ventilu při plánování prostorových rozvrhů a ujistit se, že systém nepřekročí maximální teplotní limit 100 °C, aby se zachovala trvanlivost těsnících komponent.

Vlastnosti materiálů, jako je odolnost proti korozi a tepelná roztažnost, musí být zohledněny při integraci ventilu do většího systému. Ventil je určen pouze pro čistou vodu a neměl by být vystaven agresivním chemikáliím nebo tekutinám s částicemi. Doporučuje se izolace těla ventilu v prostředích, kde mohou nastat mrazivé podmínky. Návrháři systémů by měli také zohlednit potřebu pravidelné kontroly a údržby, aby se zajistila pokračující výkonnost a bezpečnost.

Údržba a provoz

Při běžném provozu ventil vyžaduje minimální údržbu. Pravidelné kontroly by se měly zaměřit na hledání úniků kolem tlačené matky a hadicového připojení. Utažte tlačenou matku, pokud dojde k drobnému úniku, ale vyhýbejte se přetížení, aby se zabránilo poškození závitů. Pokud se ventil stane obtížně otočitelný, může to znamenat usazeniny nebo opotřebení vnitřních těsnících ploch. V takových případech pečlivě demontujte ventil a vyčistěte nebo vyměňte opotřebené části. Tento model nemá stanovené plánované intervaly údržby, ale pravidelné kontroly jsou vhodné v prostředích s vysokým využitím.

Klíčové kontroly po instalaci nebo během pravidelných inspekčních prací zahrnují ověření utažení všech připojení, potvrzení hladkého pohybu mechanismu koule a kontrolu stavu těsnícího kroužku. Jakékoliv známky koroze nebo deformace by měly vyvolat okamžitou výměnu postižených komponent. Tento model není navržen pro vysokofrekvenční cyklování, takže by měl být používán především jako uzavírací zařízení, nikoli jako regulátor průtoku. Vyhněte se použití ventilu v aplikacích s pulzujícím průtokem nebo rychlými tlakovými nárazy, protože mohou urychlit opotřebení a zkrátit životnost.

Nejčastější otázky

Může být tento ventil použit v teplé vodě?
Ano, maximální provozní teplota 100 °C z něj dělá vhodný pro aplikace s teplou vodou, pokud zůstane systémový tlak v rámci stanovených mezí.

Je tento ventil kompatibilní s flexibilní měděnou trubkou?
Ano, tlačená matka zajišťuje bezpečné připojení k tuhé měděné trubce a hadicové připojení může přijmout flexibilní hadicové připojení s mužským závitem G3/4.

Jaký je rozdíl mezi tímto modelem a menšími verzemi DN15?
Tento model DN20 nabízí větší vnitřní průtok a vyšší kapacitu průtoku než verze DN15, což z něj dělá vhodnější volbu pro aplikace vyžadující vyšší průtok vody.

Můžu hadicové připojení nahradit jiným typem přípojky?
Ne, hadicové připojení je pevnou částí sestavy ventilu a nemůže být změněno. Pokud je potřeba jiný typ připojení, vyberte si oddělený převodník nebo jiný model ventilu.
