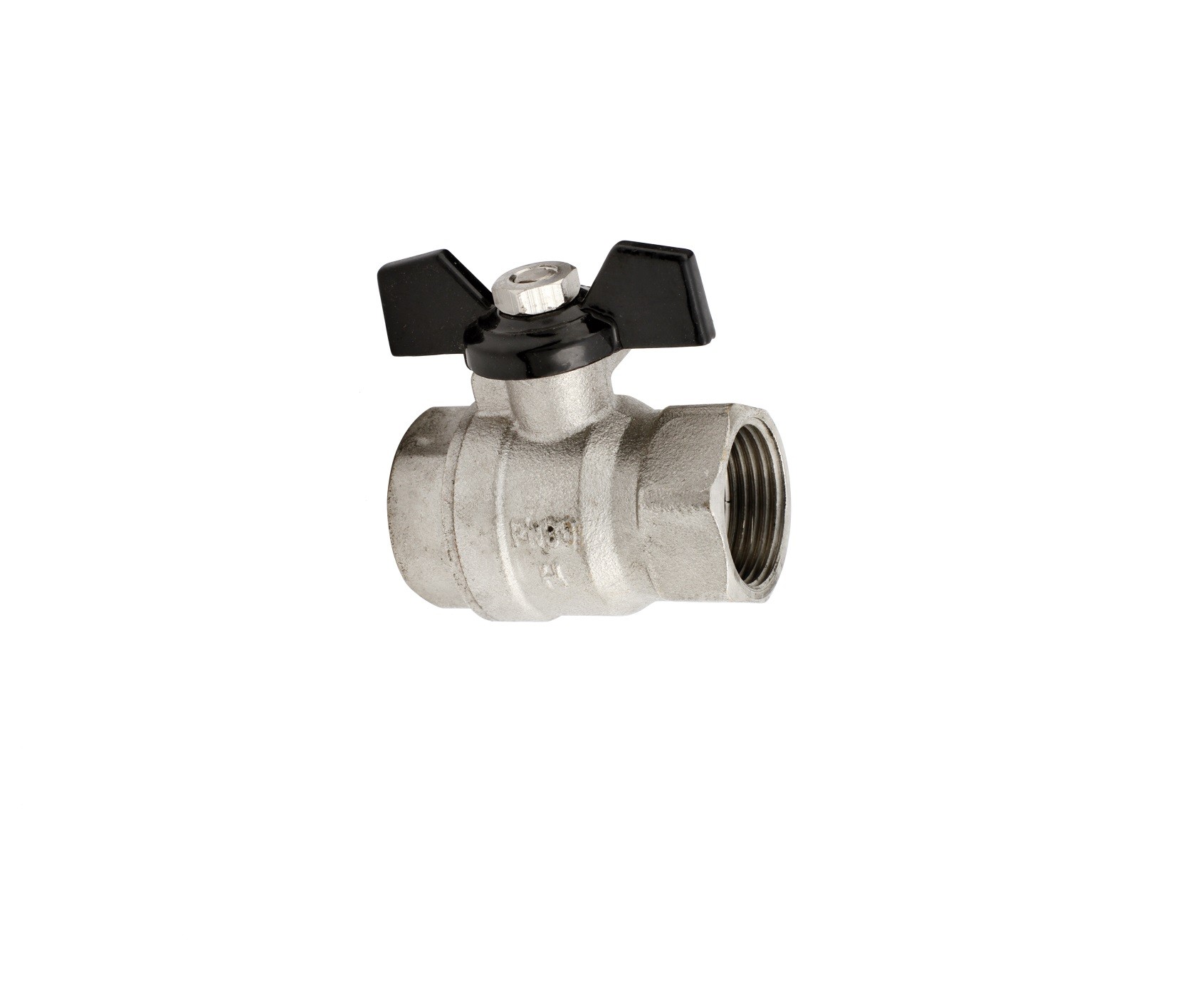

Vodní kulový kohout TYTAN s motýlovým řídítkem a stlačovacím matkou 1 palce

Detailní popis produktu

Tento kulový kohout s čtvrtotáčkou se běžně používá v bytových, komerčních a průmyslových prostorách k řízení průtoku teplé i studené vody v centrálních otopných a sanitárních soustavách. Často se instaluje do kotlových okruhů, rozdělovačů pro podlahové vytápění a okruhů pro teplou vodu. Instalatéři tento kohout používají v aplikacích vyžadujících časté ruční vypnutí, například při údržbě nebo oddělení konkrétních zón. Jeho kompaktní design a motýlové řídítko z něj dělají vhodný prvek pro úzce prostorově omezené místa, kde by plné páky byly nepoužitelné.

Kohout je navržen tak, aby vyhovoval požadavkům jak pro otopné, tak pro potrubní soustavy s pitnou vodou. Je vhodný pro instalaci v suchých i mokrých prostorách a lze jej integrovat do systémů pracujících v uvedeném rozsahu teplot a tlaků. Motýlové řídítko poskytuje hmatovou zpětnou vazbu pro otevřenou nebo uzavřenou polohu, což je zvlášť užitečné v systémech s několika kohouti, kde je potřeba vizuální potvrzení.

Technické parametry

Instalace a připojení

Před instalací zkontrolujte, zda jsou závity potrubí čisté a nepoškozené. Kohout se připojuje prostřednictvím závitových spojek typu F-F s velikostí závitu G1. Na závit se aplikuje vhodný těsnící prostředek nebo pásko z PTFE, aby byl spoj těsný. Stlačovací matici zatímejte pevně, ale vyhýbejte se přetížení, které by mohlo poškodit těsnící plochu nebo způsobit ztrátu závitu.

• Po zarovnání kohoutu s potrubím použijte klíč k zabezpečení stlačovací matky.
• Ujistěte se, že motýlové řídítko je umístěno pro snadný přístup a nezasahuje do sousedních komponent.
• Po instalaci proveďte vizuální kontrolu na úniky a otestujte ručně pohyb kohoutu, aby byl hladký čtvrtotáčkový pohyb.

Běžné chyby při instalaci zahrnují použití nesprávných těsnících materiálů, špatné zarovnání těla kohoutu a nedodržení směru průtoku. Vždy ověřte směr průtoku uvedený na těle kohoutu před zatížením spojů.

Kompatibilita a příslušenství

Tento kohout je kompatibilní se standardními vodovodními a centrálními otopnými systémy pracujícími v uvedeném rozsahu tlaků a teplot. Je vhodný pro použití s měděnými, ocelovými a plastovými potrubími s vhodnými závitovými připojeními. K základní instalaci není potřeba žádné další příslušenství; však těsnící pásko nebo těsnící prostředek by měly být použity k zajištění těsnosti.

Při integraci do větších systémů zkontrolujte kompatibilitu kohoutu s dalšími komponenty, jako jsou průtokoměry, expanzní nádoby a oběhová čerpadla. Pro tento produkt nejsou uvedeny žádné alternativní modely nebo související produkty.

Technický popis pro projektanty

Kohout pracuje prostřednictvím mechanismu čtvrtotáčky, kde chromovaný koule uvnitř těla otáčí, aby otevřel nebo uzavřel cestu průtoku. Těsnící materiál z PTFE poskytuje odolné a nízkonákladové těsnění proti kouli. Mosazné tělo má dobrou odolnost proti korozi a mechanickou pevnost, což z něj dělá vhodný prvek pro dlouhodobé použití ve vodních systémech.

Při návrhu systému zvažte kompaktní rozměr kohoutu a potřebu ručního ovládání. Motýlové řídítko je prostorově úspornější než plná páka, ale může vyžadovat častější ruční úpravy. Kohout lze integrovat do řídicích obvodů nebo použít jako ruční izolační zařízení v závislosti na požadavcích systému.

Účinnost systému a jeho životnost závisí na správné instalaci, správném zarovnání a pravidelných kontrolech na opotřebení nebo úniky. Kohout není určen pro spojité regulace a má být používán pouze v plně otevřené nebo uzavřené poloze.

Údržba a provoz

Doporučuje se pravidelná vizuální kontrola na známky koroze, úniků nebo tuhosti řídítka. Ujistěte se, že kohout pracuje hladce bez odporu při čtvrtotáčkovém pohybu. Podle specifikací výrobce není potřeba plánované údržby. Pokud se kohout stane obtížně otočitý nebo ukáže známky úniku, měl by být vyměněn.

Při provozu se vyhýbejte použití nadměrné síly při otočení řídítka, protože to může poškodit vnitřní komponenty. Kohout není navržen pro regulace a má být ovládán pouze plně otevřený nebo uzavřený. V poskytnutých datech nejsou uvedeny žádné intervaly údržby.

Nejčastější otázky

Může být kohout použit ve systémech s teplou vodou?
Ano, kohout je vhodný pro systémy s teplou vodou s maximální pracovní teplotou 120 °C.

Je kohout vhodný pro použití s plastovými potrubími?
Ano, pokud má plastové potrubí kompatibilní závit G1 a je správně instalováno se stlačovací maticí a těsnícím materiálem.

Poskytuje motýlové řídítko jasnou indikaci otevřené nebo uzavřené polohy?
Ano, motýlové řídítko je navrženo tak, že se zarovná s proudem při otevření a je kolmé při uzavření, což poskytuje jasnou vizuální indikaci.

Může být tento kohout použit ve vysokotlakém vodovodním systému?
Ano, kohout je certifikován pro jmenovité tlaky mezi 15 a 25 bar, což ho činí vhodným pro většinu vodovodních systémů.
