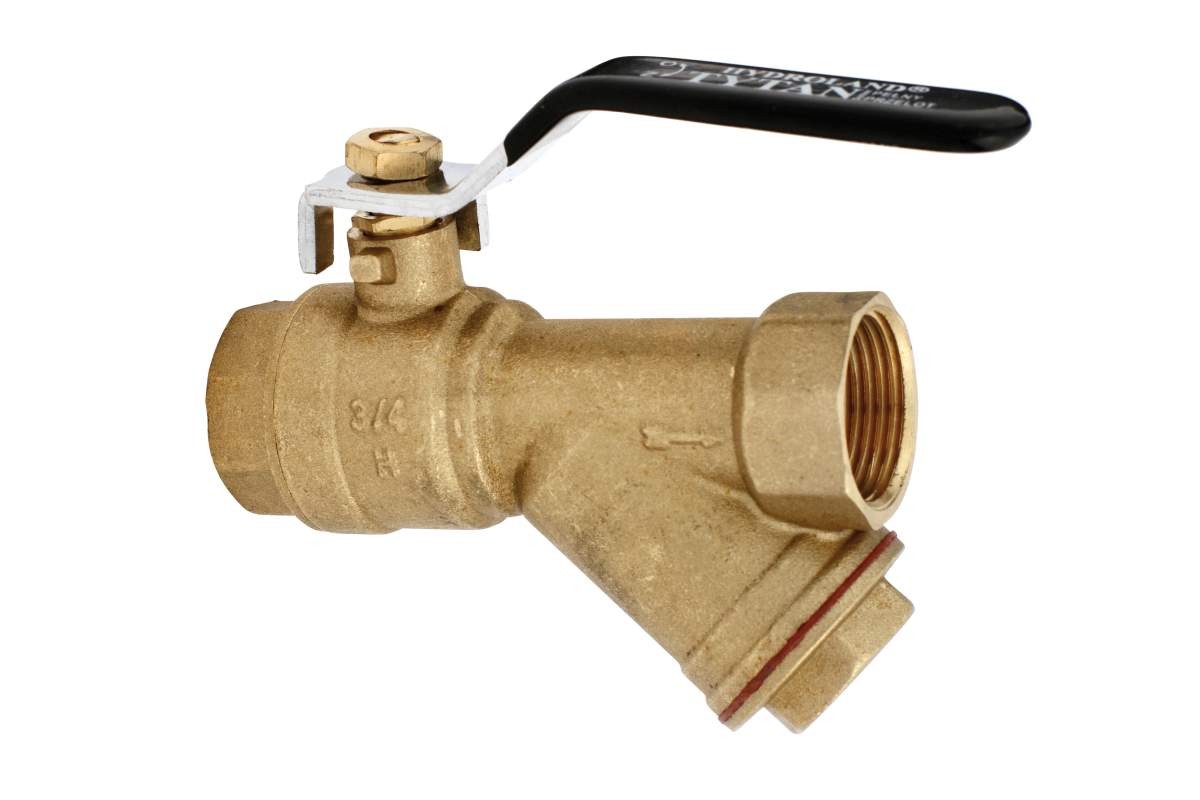

TYTAN kulový kohout s šikmým filtrem a stlačovacím šroubením 3/4', žena-žena

Detailní popis produktu

Tento kulový kohout se často používá v bytových a komerčních instalatérských systémech pro oddělování částí potrubí ve vodovodních a otopných aplikacích. Je vhodný pro distribuční systémy studené i horké vody a často se instaluje při nastavení nebo údržbě otopných okruhů, domácích vodovodních linek a oběhových smyček. Kompaktní design umožňuje instalaci v úzkých prostorech, jako jsou pod kuchyňskými dříkama, v kotelovnách nebo v zdivu. Jeho čtvrtotáčová funkce zajišťuje rychlé a efektivní uzavření bez potřeby nadměrné síly nebo dlouhého času.

Jako součást širší sítě ventilů a přípojek se tento model vybírá pro svou schopnost udržovat těsné uzavření i po opakovaném použití. Zahrnutí šikmého filtru pomáhá snížit riziko usazování částic na těsnících plochách, což může v průběhu času snížit výkon. Instalatéři by měli zvážit orientaci ventilu v systému, aby filtr efektivně zachycoval nečistoty a nezakloužil se předčasně.

Technické parametry

Instalace a připojení

Valcovek se připojuje pomocí žena-žena konfigurace s G3/4 palce závitem, což umožňuje jeho vložení mezi dvě potrubní koncovky s mužským závitem. Před instalací by měly být závity očistěny a zkontrolovány na poškození. Aplikujte vhodný těsnící prostředek nebo závitový pás pro zabránění úniků. Ujistěte se, že ventil je správně zarovnán s proudem, jak je uvedeno na těle. Po bezpečném utažení matice otestujte systém na úniky a ověřte, že ventil funguje hladce s minimálním odporem.

Běžné chyby při instalaci zahrnují přetížení stlačovací matice, což může poškodit těsnící plochu, a opomenutí očistit vnitřní síto filtru před instalací. Vždy potvrďte směr průtoku a vyhýbejte se překřížení závitů, aby se zabránilo únikům nebo obtížím při odstraňování v budoucnu.

Kompatibilita a příslušenství

Tento kulový kohout je kompatibilní se standardními měděnými, PVC a ocelovými potrubními systémy s 3/4 palce závitovými připojeními. Často se používá spolu s dalšími izolačními ventily, redukčními ventily a filtry v kompletním systému. K základní instalaci nejsou potřeba žádné další příslušenství, i když může být potřeba kleště pro utažení stlačovací matice. Pro větší systémy zvažte kombinaci s tlakovými měřidly nebo teplotními senzory pro zvýšené monitorování a ovládání.

Technický popis pro projektanty

Valcovek funguje prostřednictvím koule, která se otáčí pro otevření nebo uzavření průtoku. Chromovaná měděná koule zajišťuje odolnost a odolnost proti korozi, zatímco těsnící materiál PTFE poskytuje spolehlivý bariér proti únikům. Šikmé síto filtru je umístěno v proudovém směru pro zachycení částic před tím, než dosáhnou těsnící plochy, což snižuje opotřebení a prodlužuje životnost. Měděné tělo poskytuje dobrou mechanickou pevnost a tepelnou vodivost, což ho činí vhodným pro aplikace s nízkou i vysokou teplotou. Design se plynule integruje do systémů, kde je časté izolování nezbytné, aniž by způsoboval významné ztráty tlaku.

Kompatibilita systému je zajištěna standardním G3/4 palce závitem, což umožňuje snadnou výměnu nebo integraci s existujícími komponentami. Výkon ventilu je ovlivněn kvalitou vodovodní vody—vyšší obsah částic zvyšuje frekvenci čištění filtru. V systémech s agresivní chemií vody se doporučuje pravidelná kontrola vnitřních komponent pro zabránění degradaci.

Údržba a provoz

Při pravidelné údržbě zkontrolujte síto filtru na případné zablokování a v případě potřeby jej očistěte. Zkontrolujte stlačovací matici na příznaky uvolnění nebo úniku, zejména po počátečním uvedení do provozu. V technické dokumentaci nejsou stanoveny plánované intervaly údržby, ale výrobce doporučuje vizuální kontroly během roční údržby systému. Pokud se ventil stane obtížně ovladatelný nebo ukáže příznaky úniku, demontujte a zkontrolujte vnitřní komponenty na opotřebení nebo korozi. Nahraďte poškozené části pro obnovení funkčnosti.

Nejčastější otázky

Může být tento ventil použit v otopné soustavě?
Ano, je vhodný pro otopné soustavy díky své maximální pracovní teplotě 120 °C a jmenovitému tlaku 25 bar.

Je síto filtru odstranitelné pro čištění?
Ano, síto filtru je navrženo tak, aby bylo možné jej odstranit pro čištění nebo výměnu jako součást pravidelné údržby.

Jaký typ těsnícího materiálu se používá ve ventilu?
Těsnící materiál je PTFE, který poskytuje odolné a nízko-třecí těsnění mezi koulí a tělem ventilu.

Může být tento ventil instalován jak v horizontální, tak v vertikální poloze?
Ano, může být instalován v obou polohách, ale filtr by měl být umístěn tak, aby umožnil efektivní zachycení částic v závislosti na směru průtoku.
