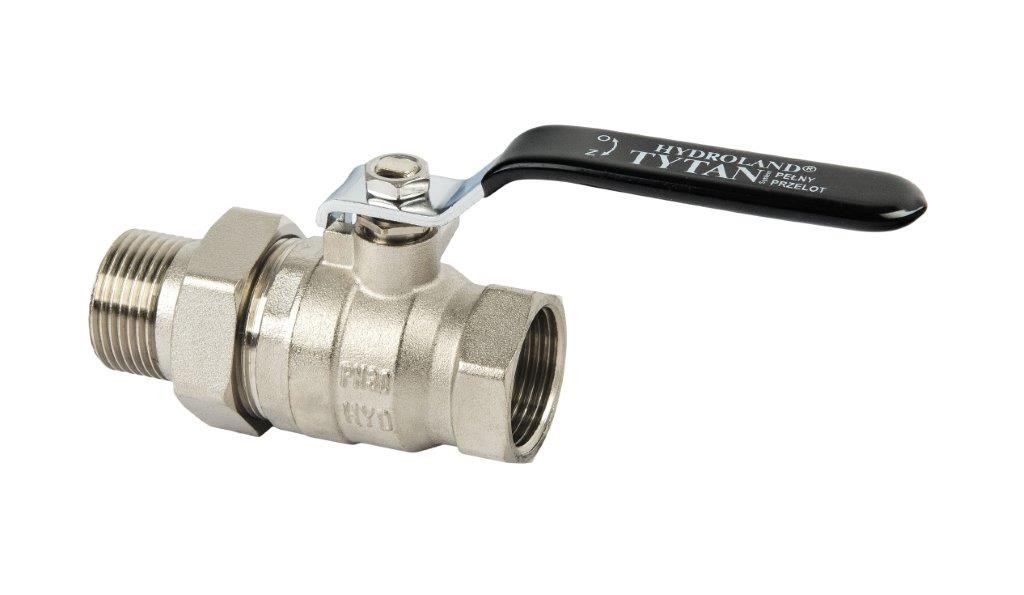

Vodní kulový kohout TYTAN s šroubením, stlačovací maticí a pákou 1/2 palce, F-M

Detailní popis produktu

Vodní kulový kohout TYTAN se šroubením a pákou se běžně používá ve výstavbě bytových i komerčních budov pro řízení průtoku vody v centrálních otopných a sanitárních soustavách. Instalatéři často setkávají s touto formou kohoutu v obvodových okruzích teplé a studené vody, kde je potřeba místní izolace úseků potrubí. Design umožňuje rychou a pohodlnou obsluhu s minimálním úsilím, což ho činí vhodným jak pro běžné údržby, tak pro nouzové vypnutí systému.

Při montáži se ventil integruje do systému pomocí pevného závitu na mužský (F-M) se šroubením. To zajišťuje jednoduché odpojení pro údržbu nebo výměnu bez nutnosti řezání nebo svařování. Páka poskytuje hmatovou zpětnou vazbu a vizuální potvrzení otevřeného nebo uzavřeného stavu, což je zvláště užitečné v prostředích s omezeným přístupem nebo vysokým hladinou hluku.

Technické parametry

Montáž a připojení

Pro montáž kulového kohoutu TYTAN zajistěte, že potrubí je čisté a bez nečistot, a nasaďte šroubení na mužský závit G1/2. Na mužský závit naneste vhodný těsnicí prostředek nebo PTFE pásku, aby se zabránilo únikům. Šroubení rovnoměrně utáhněte pomocí klíče, přičemž se vyhněte přetížení a poškození těsnící plochy. Po montáži proveďte vizuální kontrolu šroubení a pohybu páky, aby byla zajištěna správná srovnání a hladký pohyb. Běžnou chybou při montáži je nesrovnání mezi potrubím a tělem ventilu, což může způsobit nerovnoměrné namáhání a předčasné opotřebení těsnících komponent.

Kompatibilita a příslušenství

Tento ventil je kompatibilní se standardními sanitárními a otopnými systémy, které používají mužský závit G1/2. Je navržen pro použití s měděnými, ocelovými nebo plastovými potrubími stejné velikosti. Pro základní montáž není potřeba žádné další příslušenství, i když může být doporučeno použití vhodného těsnícího prostředku pro dlouhodobou prevenci úniků. Šroubení umožňuje snadné odpojení pro údržbu, což ho činí ideálním pro aplikace, kde je očekávána častá údržba.

Technický pozadí pro projektanty

Princip fungování kulového kohoutu TYTAN závisí na kouli, která se otáčí v přesně vyrobené sedlové ploše pro řízení průtoku. Při pootočení páky o čtvrtinu otáčky se koule zarovná s průběhem proudu, aby otevřela nebo uzavřela cestu. Koule je vyrobena z chromované mosazi, která odolává korozi a opotřebení, zatímco těsnění PTFE zajišťuje nízký třecí odpor a dlouhou trvanlivost. Ventil je navržen pro integraci do uzavřených systémů, kde se očekává tepelné cyklování a tlakové změny. Konstrukční pevnost ventilu závisí na správné montáži a vyhýbání se mechanickému nárazu nebo vibracím, které by mohly poškodit sedlovou plochu nebo těsnost.

Údržba a provoz

Doporučuje se pravidelná kontrola šroubení a pohybu páky, aby byla zajištěna bezporuchová funkce. Zkontrolujte, zda nejsou úniky kolem šroubení, a ověřte, že páka pohybuje hladce bez odporu. Pokud se ventil stane obtížně ovladatelný, demontujte šroubení a vyčistěte těsnící plochy. V technických datech nejsou uvedena konkrétní intervaly údržby, ale výrobce zaručuje pětiletou záruku proti výrobním vadám při použití za běžných provozních podmínek.

Nejčastější otázky

Může být ventil TYTAN použit ve centrálních otopných systémech?
Ano, ventil je vhodný pro centrální otopné systémy díky své maximální provozní teplotě 120 °C a jmenovitému tlaku 30 bar.

Je páka upravitelná pro různé orientace potrubí?
Ne, páka je pevně umístěna a během montáže by měla být zarovnána s proudem.

Může být ventil použit s plastovým potrubím?
Ano, ventil je kompatibilní s plastovým potrubím, pokud je připojen pomocí mužského závitu G1/2 s správně utěsněným šroubením.

Jaký je materiál těsnící plochy?
Těsnící plocha používá PTFE, což zajišťuje odolné a nízko-třecí těsnění vhodné pro aplikace s teplou i studenou vodou.
