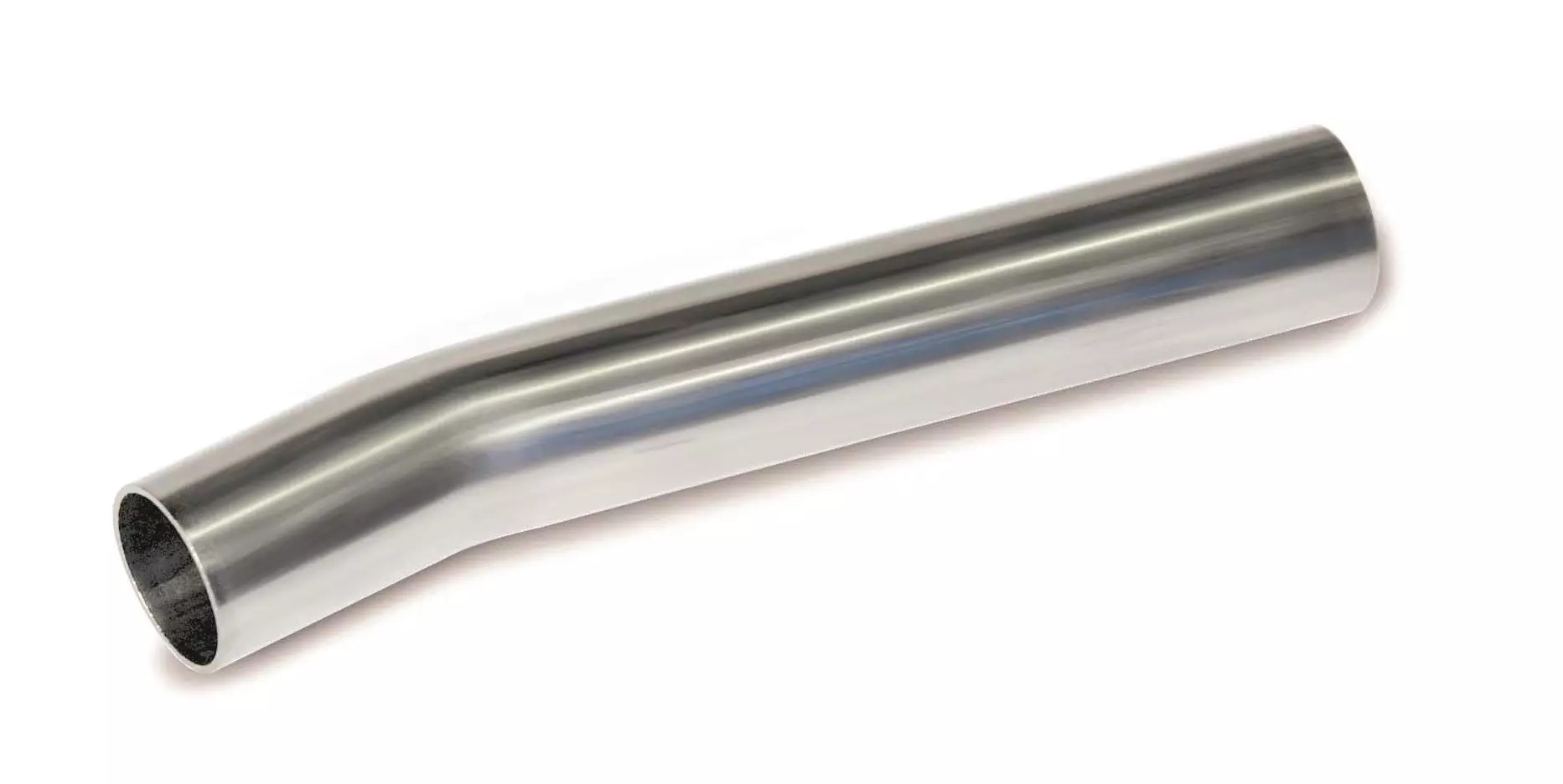

Střihový oblouk 15° - N - 108 mm

Detailní popis produktu

Nerezové střihové oblouky jsou základními komponenty v přitlačových potrubních systémech, zejména v instalacích, kde jsou potřeba ostré zatáčky a změny směru. Často se používají v obytných a komerčních budovách, včetně topných a sanitárních systémů, hasicích systémech a průmyslových procesech. Instalatéři pracující v těchto prostředích spoléhají na přesné adaptéry, aby udrželi integritu systému a efektivitu průtoku. Tento střihový oblouk 15° je navržen pro integraci do přitlačových systémů, což zajišťuje bezpečné a netěsné spoje při správné instalaci.

Pro instalatéry je důležité pochopení role střihových oblouků při směrování potrubí. Tyto komponenty umožňují ovládané odchylky v uspořádání potrubí bez poškození konstrukční pevnosti nebo hydraulické výkonnosti. V systémech jako je podlahové vytápění, solární tepelné smyčky nebo sítě stlačeného vzduchu zajišťuje správně rozměřený a nainstalovaný střihový oblouk dlouhodobou spolehlivost a jednoduchou údržbu.

Technické parametry

Materiál	nerezová ocel Wst. Nr. 1.4404 (AISI 316L)
Prováděcí teplota	-20 °C
Jmenovitý tlak	PN 16
Kód	IVN75.108
Značka	IVAR

Klasifikace PN 16 ukazuje, že komponenta vydrží jmenovité tlaky až do 16 bar při standardních provozních teplotách. Specifikovaný rozsah provozních teplot (-20 °C až +85 °C, s maximem +120 °C) zajišťuje vhodnost pro širokou škálu aplikací, včetně chladné vody, teplé vody a systémů s nízkou teplotou. Tyto parametry jsou klíčové pro správné rozměření a výběr, zejména v prostředích s kolísavými tepelnými zátěžemi nebo při přepravě horkých kapalin.

Instalace a připojení

Tento nerezový střihový oblouk 15° je navržen pro použití s přitlačovými nástroji a vyžaduje správné přitlačení pro zajištění netěsného těsnění. Adaptér je určen pro použití s kompatibilním přitlačovým potrubím ze stejného materiálu. Před instalací musí být vnitřní povrch adaptéru prohlédnut na poškození nebo znečištění. Přitlačovací nástroj musí být kalibrován a použit podle pokynů výrobce, aby byla dosažena správná hloubka stlačení. Běžnou chybou během instalace je nedostatečné nebo přílišné přitlačení, což může vést k netěsnostem nebo mechanickému selhání. Značka na adaptéru musí být zarovnána s koncovým bodem nástroje, aby bylo potvrzeno správné zapojení.

Kompatibilita a příslušenství

Tento střihový oblouk je kompatibilní s přitlačovým potrubím z nereze a musí být použit spolu s přitlačovacími nástroji určenými pro ocel 1.4404 (AISI 316L). Vzhledem k vlastním těsnícím vlastnostem přitlačovacího spoje není potřeba žádné další těsnící materiály. Při plánování systému zkontrolujte, že všechny komponenty pocházejí ze stejné přitlačovací rodiny, aby byla zajištěna kompatibilita a integrita systému. K instalaci není potřeba žádné konkrétní příslušenství mimo přitlačovací nástroj a potrubí.

Technický pozadí pro projektanty

Tento střihový oblouk funguje na principu mechanické deformace dosažené přitlačovací technologií. Nerezový materiál nabízí vysokou odolnost proti korozi a mechanické síle, což ho činí vhodným pro agresivní prostředí a systémy s vysokou čistotou kapalin. Úhel 15° umožňuje změny směru potrubí při zachování hladkého vnitřního profilu, který snižuje turbulence a ztrátu tlaku. Klasifikace PN 16 zajišťuje, že adaptéry vydrží typické systémové tlaky bez deformace. Dlouhodobá výkonnost závisí na kvalitě přitlačovacího spoje, rozsahu provozních teplot a chemickém složení přepravovaných médií.

Služba a provoz

Pravidelná kontrola přitlačovacích spojů je doporučena k identifikaci raných příznaků opotřebení nebo uvolnění. Integrita spoje by měla být vizuálně kontrolována na jakékoliv nesrovnalosti nebo poškození značky. Pokud je podezření na netěsnost, by měl být ovlivněný úsek izolován a adaptéru znovu přitlačen nebo nahrazen. Pro tento komponent nejsou specifikovány plánované intervaly údržby; údržba je potřeba pouze v případě viditelného poškození nebo selhání systému.

Nejčastější otázky

Může být IVN75.108 použit s měděným nebo plastovým potrubím?
Ne, IVN75.108 je specificky navržen pro použití s přitlačovým potrubím z nereze a nemůže být připojen k měděnému nebo plastovému potrubí bez nekompatibilního přechodového adaptéru.

Je nerezový materiál vhodný pro kyselé nebo zásadité prostředí?
Ano, nerezová ocel 1.4404 (AISI 316L) má dobrou odolnost vůči kyselým i zásaditým médiím, což ji činí vhodnou pro širokou škálu chemických prostředí.

Může být tento střihový oblouk použit ve solárním tepelném systému?
Ano, pokud systém pracuje v rámci uvedených teplotních a tlakových limitů. Materiál a přitlačovací návrh jsou vhodné pro solární tepelné aplikace.

Jaká je funkce značky na adaptéru?
Značka slouží k potvrzení správné hloubky přitlačení. Během instalace musí být značka zarovnána s koncovým bodem nástroje, aby bylo zajištěno bezpečné a netěsné spojení.

Dokumenty ke stažení

• SKTL_IVAR.IVN75 czver (PDF)
