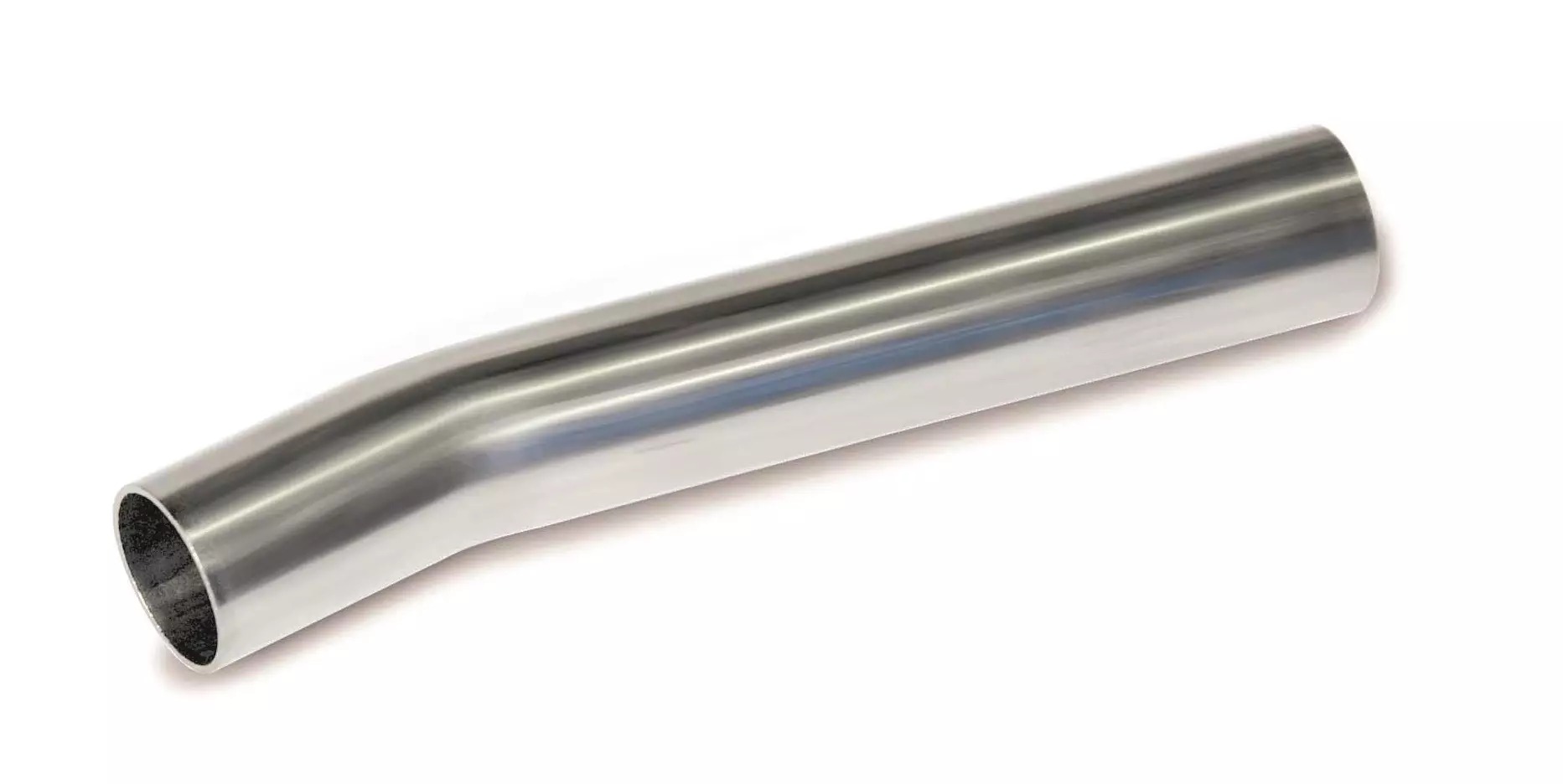

Stožár 15° - N - 42 mm

Detailní popis produktu

Nerezové stožáry jsou základními komponenty ve stlačovacích potrubních systémech používaných v obchodních a průmyslových budovách. Často se vyskytují v otopných, větracích, sanitárních, požárních a solárních systémech. Tyto systémy často vyžadují spojovací prvky, které mohou udržet integritu při různých tepelných podmínkách a mechanickém namáhání. IVAR IVN75.42 je navržen právě pro takové prostředí, kde přesnost spojení a dlouhodobá spolehlivost jsou klíčové. Montéři pracující na uzavřených systémech, jako je podlahové vytápění nebo oběh teplé vody, budou tento komponent vhodný pro vytváření těsných a netěsných zatáček v nerezovém potrubí.

Tento stožár 15° je součástí modulárního systému, který umožňuje přesné zarovnání potrubí a zmenšuje potřebu dalších podpěr nebo úprav. Používá se obvykle spolu s přímými stlačovacími trubkami a dalšími komplementárními prvky k vytvoření složitých potrubních rozvodů. Jeho úhlový design umožňuje plynulé změny směru, přičemž udržuje hydraulické vlastnosti a konstrukční stabilitu. Komponent je zvláště vhodný pro aplikace, kde prostorové omezení vyžaduje kompaktní zatáčky nebo kde potrubí musí sledovat netradiční cestu skrze stěny nebo podlahy.

Technické parametry

Materiál	Nerezová ocel typu Wst. Nr. 1.4404 (AISI 316L)
Teplota provozu	-20 °C
Nominální tlak	PN 16
Kód	IVN75.42
Značka	IVAR

Obor provozu od -20 °C do +120 °C zajišťuje vhodnost tohoto spojovacího prvku pro aplikace s chladnou i teplou vodou, včetně těch, které zahrnují solární nebo průmyslové procesy. Nominální tlak PN 16 zajišťuje kompatibilitu se středotlakými systémy. Tyto parametry jsou základní pro správné rozměření a výběr, aby byl spojovací prvek bezpečný a efektivní v daných systémových podmínkách.

Montáž a spojení

Pro montáž IVAR IVN75.42 je stlačovací systém vybaven kalibrovaným stlačovacím nástrojem, který stlačí spojovací prvek na připravený konec trubky. Spojovací prvek musí být přesně zarovnán s trubkou, aby se zabránilo poškození, které by mohlo vést k únikům nebo snížení průtoku. Stlačení musí být provedeno podle specifikací výrobce, aby byl vytvořen těsný a netěsný spoj. Běžné chyby při montáži zahrnují nedostatečnou kalibraci nástroje, špatné umístění spojovacího prvku na trubce a nedostatečné ověření správné hloubky stlačení pomocí vestavěného indikátoru. Po stlačení by měl montér prohlédnout spojovací prvek na rovnoměrné stlačení a zajistit, že indikátor dosáhne specifikované délky 54 mm.

Kompatibilita a příslušenství

Tento stožár je kompatibilní se standardními nerezovými stlačovacími trubkovými systémy se stejnou kvalitou materiálu a stlačovací technologií. K dokončení systému mohou montéři potřebovat objednat další spojovací prvky, jako jsou přímé přechody, ohyby, křížení a uzavírací kroužky. Příslušenství, jako jsou stlačovací nástroje a kalibrační měrky, jsou potřeba pro správnou montáž, ale nejsou součástí spojovacího prvku.

Technický pozadí pro projektanty

Stožár 15° funguje na principu mechanické deformace, při které stlačovací nástroj stlačí vnější kroužek spojovacího prvku kolem stěny trubky. Tím vznikne tuhý spoj, který odolává osamělému i otáčivému pohybu. Použití nerezové oceli 1.4404 (AISI 316L) zajišťuje vysokou odolnost proti korozi, což je vhodné pro agresivní prostředí, jako jsou chloridy nebo kyselé kapaliny. Vysoká tahová pevnost a nízký koeficient tepelné roztažnosti materiálu přispívají k dlouhodobé stabilitě spoje. Správné navržení systému musí zahrnovat tepelnou roztažnost, rychlost kapaliny a tlakové kolísání, aby byla maximalizována životnost komponentu.

Provoz a údržba

IVAR IVN75.42 vyžaduje minimální údržbu díky odolnosti nerezové konstrukce a trvalému charakteru stlačovacího spojení. Doporučuje se však pravidelné vizuální kontroly na případné známky mechanického poškození nebo koroze. Protože spojovací prvek nemá pohyblivé části, není potřeba plánovat pravidelné servisní intervaly mimo běžné kontroly během údržby systému.

Nejčastější otázky

Může být IVAR IVN75.42 použit ve solárních systémech?
Ano, spojovací prvek je vhodný pro solární aplikace, protože splňuje požadavky na teplotu a tlak pro tyto systémy.

Je úhel 15° dostatečný pro úzce omezené prostory?
Úhel 15° umožňuje plynulé změny směru, což je ideální pro instalace, kde je místo omezené, ale je potřeba plynulá trasa.

Jaká je role indikátoru stlačení?
Indikátor zajišťuje, že stlačovací nástroj aplikuje správné množství síly. Úplné stlačení indikátoru potvrzuje úspěšné spojení.

Jak se spojovací prvek zarovnává během montáže?
Přesné zarovnání se dosáhne zajištěním, že trubka je plně vložena do spojovacího prvku před stlačením. Nesprávné zarovnání může vést k nerovnoměrnému stlačení a potenciálnímu úniku.
