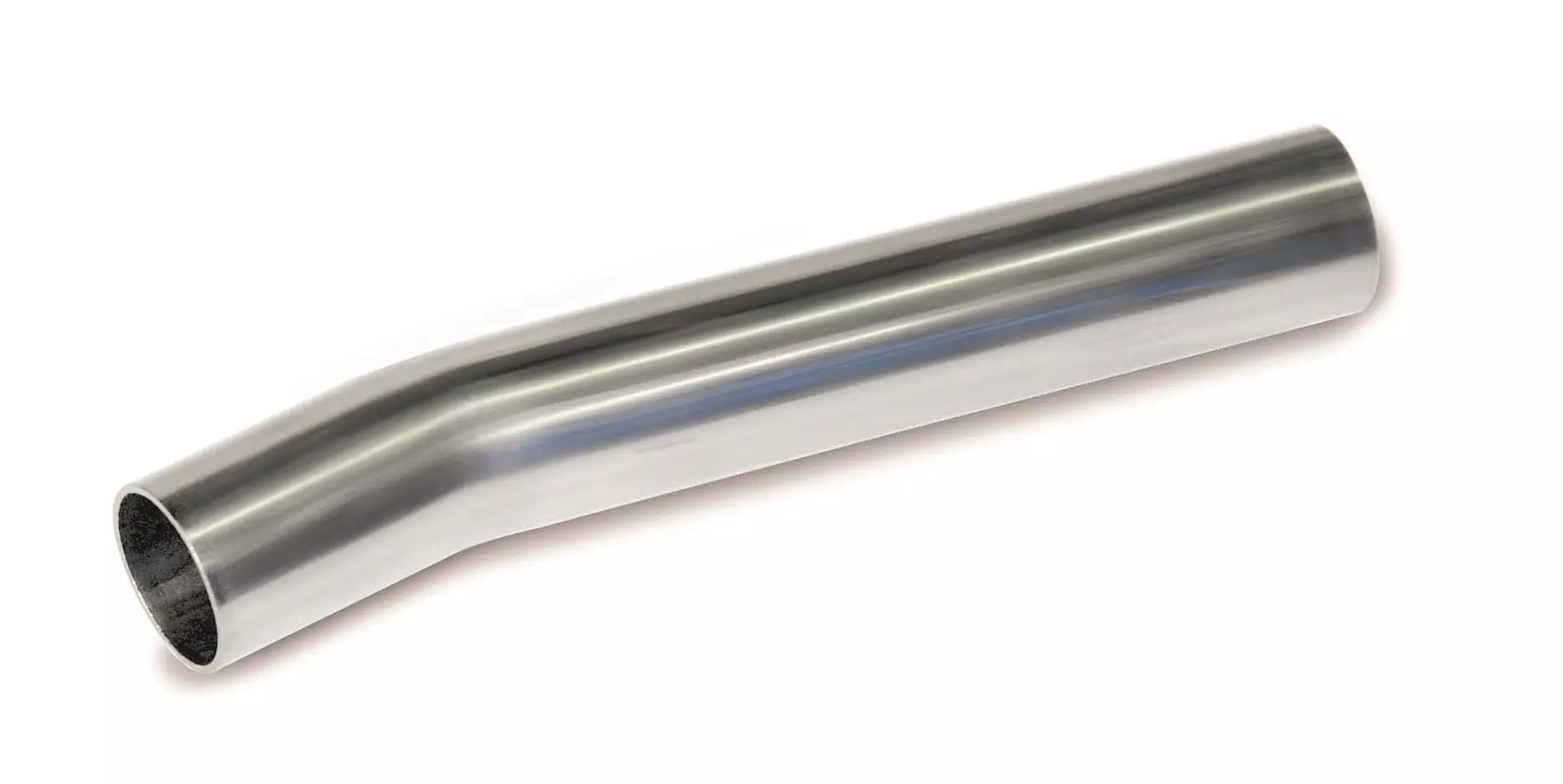

Stavba oblouku 15° - N - 88,9 mm

Detailní popis produktu

IVAR IVN75.89 je 15° ocelová stlačená spojka používaná v různých topných, potrubních a průmyslových aplikacích. Často se instaluje v systémech jako jsou požární tryskace, sanitární instalace a solární systémy, kde jsou důležité spolehlivé a korozi odolné spojení. Tato spojka je vhodná pro prostředí s kolísajícími teplotami a běžně se používá v bytových i komerčních budovách, včetně nemocnic, průmyslových objektů a vícepodlažních domů. Zajišťuje beznetektná a bezpečná spojení v systémech s tisknutými spojkami, kde přesnost a integrita materiálu jsou klíčové pro dlouhodobou funkčnost.

Jeho konstrukce umožňuje efektivní instalaci s minimem nástrojů, což z něj dělá ideální volbu pro použití v uzavřených prostorech nebo složitých potrubních rozvětvích. Tato spojka je zvláště vhodná pro systémy vyžadující vysokou odolnost proti agresivním médiím. Často se používá spolu s ocelovými potrubími a dalšími tisknutými komponenty, aby byla zajištěna integrita systému při různých tepelných a mechanických zátěžích.

Technické parametry

Materiál	Ocelová třída Wst. Nr. 1.4404 (AISI 316L)
Provozní teplota	-20 °C
Nominální tlak	PN 16
Kód	IVN75.89
Značka	IVAR

Nominální tlak PN 16 znamená, že spojka je vhodná pro systémy pracující maximálně při 16 baru. Rozsah provozních teplot od -20°C do +85°C (maximálně +120°C) zajišťuje kompatibilitu s širokou škálou aplikací, včetně topných a teplé vody systémů. Tyto parametry jsou zásadní pro určení správného rozměru a kompatibility systému, zejména v prostředích s tepelným cyklem nebo kolísajícími zátěžemi.

Instalace a spojení

IVAR IVN75.89 se instaluje pomocí tiskacího nástroje, který stlačí spojku kolem potrubí, čímž vytvoří bezpečné a odolné spojení. Spojka má nominální průměr 88,9 mm a musí být připojena k potrubím stejné velikosti. Stlačení by mělo být provedeno podle pokynů výrobce, aby byla zajištěna správná těsnost a zarovnání. Během instalace je důležité ověřit, že potrubí je čisté a bez ostrých hran nebo nečistot, které by mohly ohrozit těsnost. Běžnou chybou je nedostatečná síla stlačení nebo špatné zarovnání, což může vést k netěsnostem nebo předčasnému selhání. Spojka obsahuje indikátor pro potvrzení správné hloubky stlačení, aby bylo spojení v souladu s požadovanými specifikacemi.

Kompatibilita a příslušenství

IVAR IVN75.89 je kompatibilní s ocelovými potrubími stejného nominálního průměru a musí být použit spolu s tiskacími nástroji navrženými pro tento typ spojky. Často se používá v kombinaci s jinými tiskacími komponenty jako jsou přímé ohyby, křížení a přechody. Pro kompletní integraci systému mohou být podle návrhu systému potřeba další komponenty, jako jsou ventily, tlakové regulátory a dilatační články. Spojka není kompatibilní s pájecími nebo závitovými systémy a nesmí být použita s nástroji nebo metodami, které nejsou pro tisknuté spojky určeny.

Technický pozadí pro projektanty

IVAR IVN75.89 je 15° ohyb vyrobený z oceli 1.4404 (AISI 316L), což je materiál známý svou vysokou odolností proti korozi a mechanickou pevností. Tiskací návrh umožňuje rychlé a spolehlivé spojení bez nutnosti dodatečných těsnicích materiálů. Ohyb je navržen tak, aby snášel tepelné roztažnost a smrštění, což z něj dělá vhodnou volbu pro systémy s kolísajícími teplotami. Vlastnosti materiálu zajišťují dlouhodobou odolnost v agresivních prostředích, jako jsou prostředí s chemickým vystavením nebo vysokou vlhkostí. Správný návrh systému musí brát v úvahu tepelné roztažnosti a kolísání tlaku, aby byla zajištěna funkčnost spojky po celou dobu její životnosti.

Servis a provoz

IVAR IVN75.89 vyžaduje minimální servis díky odolné konstrukci z oceli a tiskacímu návrhu. Nejsou stanoveny pravidelné intervaly údržby a spojka je navržena pro dlouhodobé použití bez potřeby opětovného utěsnění nebo přestavby. Během provozu je důležité sledovat systém na známky opotřebení nebo poškození, zejména v oblastech s vysokou vibrací nebo tepelným cyklem. Pokud je detekován únik, spojka by měla být prohlédnuta na známky špatného stlačení nebo degradace materiálu. V takových případech by měl být postižený prvek nahrazen, aby byla zajištěna integrita systému.

Nejčastější otázky

Lze IVAR IVN75.89 použít v solárních topných systémech?
Ano, spojka je vhodná pro solární topné systémy díky svému rozsahu provozních teplot a odolnosti vůči tepelnému cyklu.

Je IVAR IVN75.89 kompatibilní s měděnými potrubími?
Ne, spojka je navržena pro ocelová potrubí a nesmí být použita s mědí nebo jinými nekompatibilními materiály.

Jaká je maximální povolená teplota pro IVAR IVN75.89?
Maximální povolená teplota je +120°C, jak je uvedeno v technických datech.

Lze IVAR IVN75.89 použít v požárních tryskacích systémech?
Ano, spojka je vhodná pro požární tryskací systémy díky své odolnosti vůči vysokému tlaku a teplotě.
