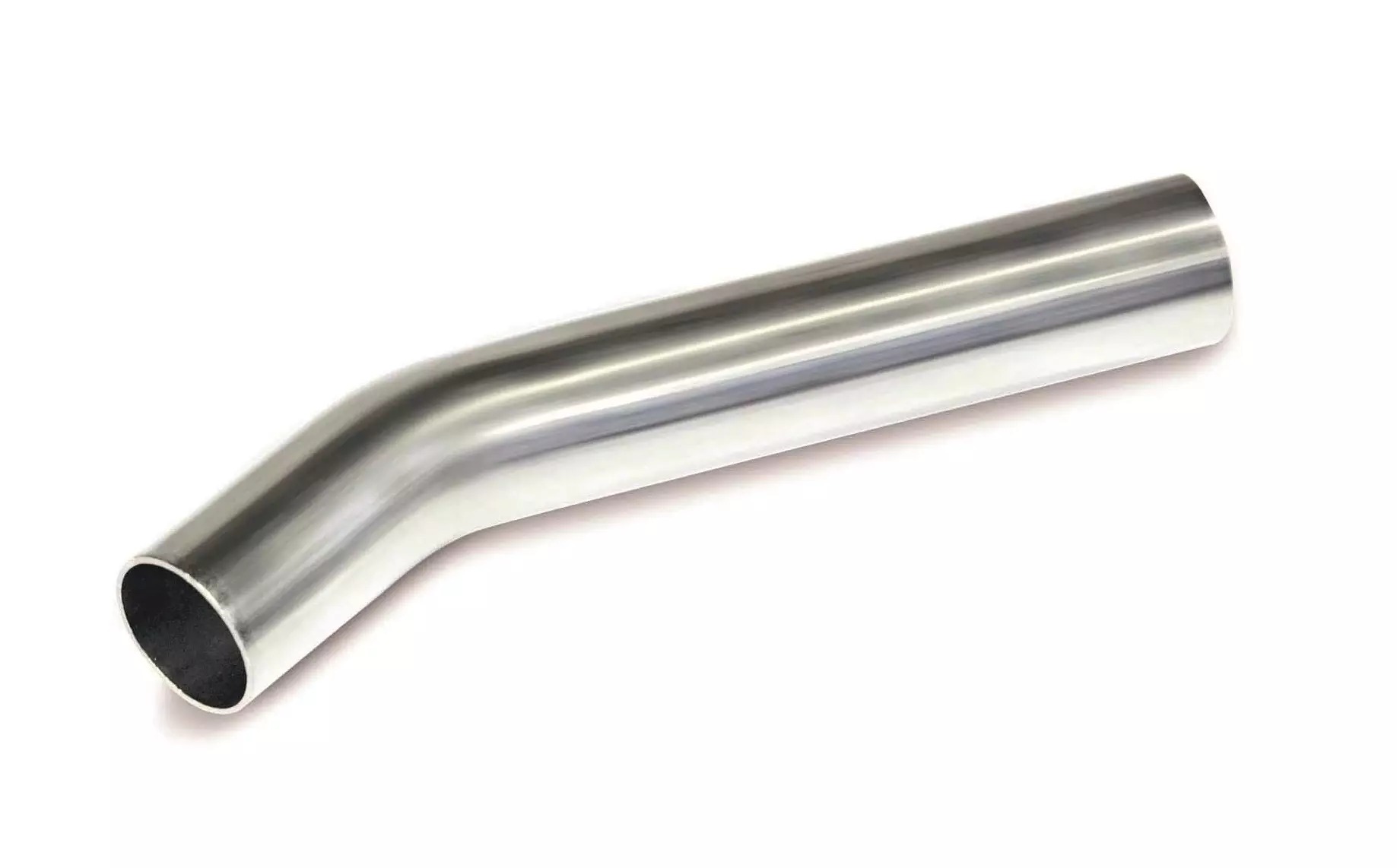

30° čelní oblouk IVAR IVN74.108 108 mm

Detailní popis produktu

30° čelní oblouk slouží jako důležitý prvek ve stlačovacích systémech pro vodovodní a topné aplikace. Tuto montážní součást běžně používají montéři při stavbě bytových i komerčních budov, zejména v místech, kde je potřeba změnit směr potrubí. Často se používá v topných okruzích, sanitárních systémech, hasicích systémech a průmyslovém potrubí. Díky své úhlové konstrukci umožňuje plynulé přechody, přičemž zachovává integritu stlačovacích spojek. Robustní nerezová ocel zaručuje kompatibilitu s různými kapalinami a plyny za daných provozních podmínek.

Pro odborníky pracující s nerezovými potrubními systémy poskytuje tento čelní oblouk spolehlivé výkony jak v chladném, tak v normálním prostředí. Tato montážní součást se často integruje do systémů, kde jsou prostorové omezení nebo požadavky na rozvržení vyžadují úhlovou změnu směru. Jeho přesně formovaná geometrie umožňuje přesné zarovnání a bezpečné stlačení, což snižuje riziko poškození nebo úniku. Správná montáž vyžaduje dodržování kalibrace stlačovacího nástroje a rozměrových kontrol, aby byla zajištěna bezúniková spojka.

Technické parametry

Materiál	Nerezová ocel Wst. Nr. 1.4404 (AISI 316L)
Prov. teplota	-20 °C
Jmenovitý tlak	PN 16
Kód	IVN74.108
Značka	IVAR

Technické parametry definují vhodnost součásti pro konkrétní provozní podmínky. Nerezová ocel 1.4404 poskytuje odolnost proti korozi a mechanickou pevnost pro dlouhodobou spolehlivost. Jmenovitý tlak PN 16 ukazuje, že součást dokáže zvládnout standardní hydraulické zatížení ve stlačených nerezových systémech. Určený provozní teplotní rozsah zaručuje stabilní výkon v chladném a středně teplém prostředí. Tyto faktory ovlivňují návrh systému při výběru komponent pro stlačovací sítě.

Montáž a připojení

Správná montáž začíná ověřením vnitřních a vnějších rozměrů součásti vzhledem k sousedním potrubním úsekům. Čelní oblouk musí být přesně zarovnán, aby se minimalizovalo riziko vzniku napěťových bodů, které by mohly ohrozit integritu stlačovací spojky. Při připojení pomocí stlačovacího nástroje je třeba zajistit správnou kalibraci nástroje a dosažení specifikované hloubky (54 mm). Běžné chyby zahrnují nedostatečnou sílu stlačení nebo špatné zarovnání, což může vést k únikům nebo předčasnému poškození. Před stlačením vždy kontrolovat spojovací plochy na přítomnost nečistot nebo poškození.

Kompatibilita a příslušenství

Tento čelní oblouk je kompatibilní s nerezovými potrubími a stlačovacími spojkami značky IVAR. K dokončení montáže jsou potřeba další komponenty, jako jsou přímé úseky, jiné tvarovky a stlačovací nástroje. Ujistěte se, že všechny části patří ke stejné sérii systému, aby byla zajištěna kompatibilita a splněny požadované standardy výkonu. Pro tuto konkrétní verzi nejsou doporučovány žádné alternativní produkty.

Technický pozadí pro projektanty

Tento čelní oblouk funguje jako směrový prvek v nerezových potrubních systémech. Použití nerezové oceli 1.4404 zaručuje odolnost proti oxidaci a chemickému poškození, čímž je vhodný pro širokou škálu kapalin a plynů. Metoda stlačovacího spojení využívá mechanickou deformaci stěny trubky k vytvoření těsného spojení. Projektanti musí při plánování rozvržení zohlednit efekty tepelné roztažnosti a smršťování. Duktilita materiálu zajišťuje dlouhodobou strukturní stabilitu, pokud systém zůstává v rámci stanovených provozních mezí.

Služba a provoz

Pravidelná kontrola stlačených spojek je nezbytná k identifikaci raných příznaků opotřebení nebo uvolnění. Zkontrolujte stav těsnící plochy a ověřte, že indikátor stlačení zůstává v rámci specifikované hloubky. Pro tento produkt nejsou stanoveny žádné plánované termíny údržby. Jakákoli viditelná deformace nebo únik by měly vést k okamžité výměně postižené části. Během provozu udržujte systémový tlak v rámci limity PN 16, aby byl zabráněn přetížení součásti.

Nejčastější otázky

Lze tento čelní oblouk použít v hasicích systémech?
Ano, je vhodný pro hasicí systémy, jak je uvedeno v určených aplikacích.

Je nerezová ocel odolná vůči kyselým prostředím?
Ocel 1.4404 poskytuje dobrou odolnost vůči mnoha kyselinám a chemikáliím, ale dlouhodobá expozice by měla být vyhodnocena podle složení tekutiny.

Jaké nástroje jsou potřeba pro stlačovací spojení?
Je potřeba stlačovací nástroj schopný dosáhnout specifikované hloubky stlačení 54 mm pro správnou montáž.

Lze tuto montážní součást použít s měděnými potrubími?
Ne, je specificky navržena pro nerezová potrubí a stlačovací spojky ve systémech z nerezové oceli.

Dokumenty ke stažení

• SKTL_IVAR.IVN74 czver (PDF)
• CSTL_IVAR.IVN74 (PDF)
