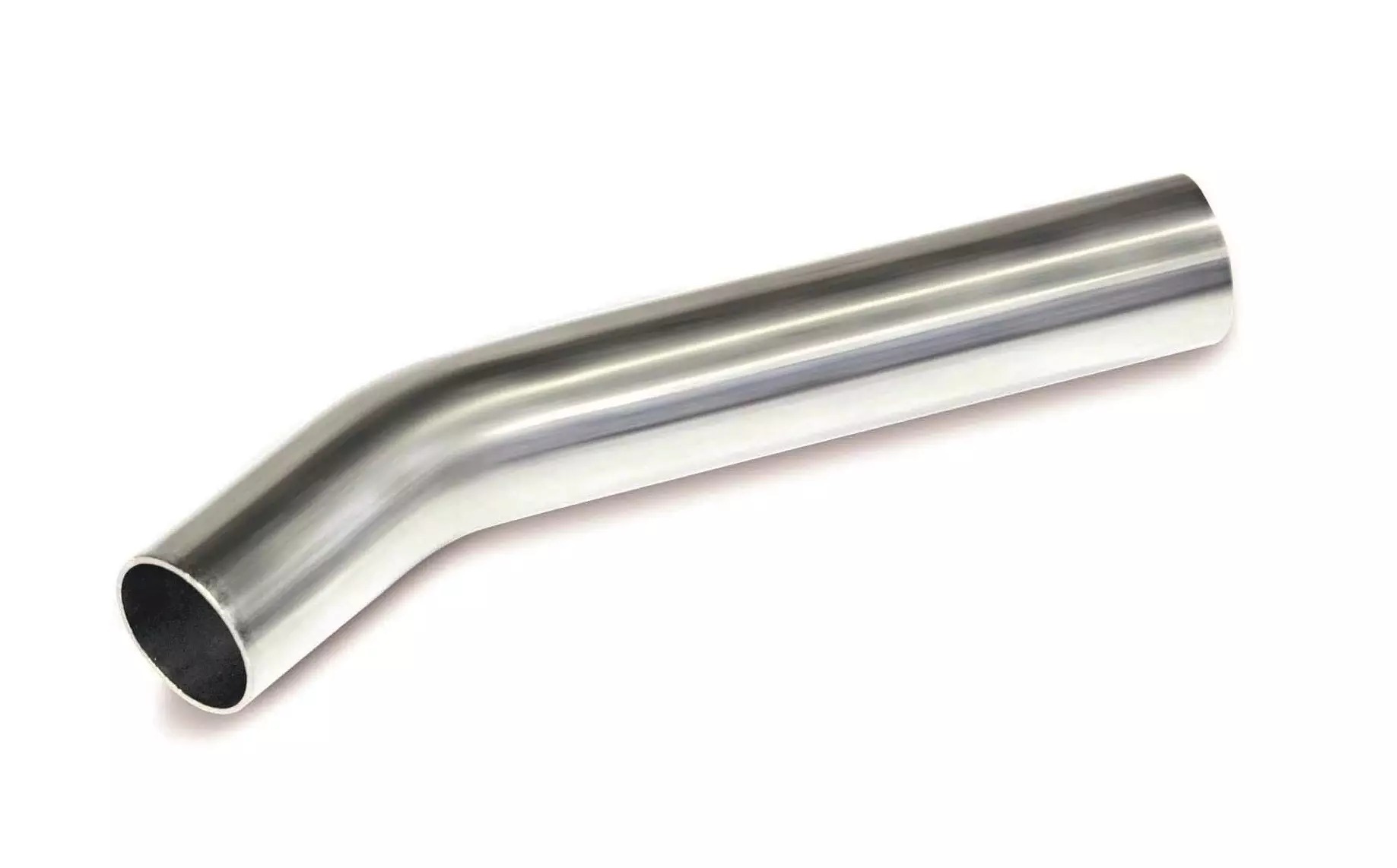

Závitový oblouk 30° - N - 22 mm
Kód: IVN74.22Související produkty
Detailní popis produktu
Tento nerezový závitový oblouk se používá v různých technických a otopných systémech, kde je potřeba změna směru potrubí. Často se vyskytuje v lékařském vybavení, hasicích hadicích, otopných instalacích, systémech stlačeného vzduchu, slunečních systémech, aplikacích s vzácnými plyny a průmyslových prostředích. Přípoj je navržen pro systémy pracující s nominálním tlakem PN 16 a v teplotním rozsahu -20 °C až +85 °C, maximálně +120 °C. Úhel 30° umožňuje přesné úpravy směru v uzavřených prostorech nebo složitých rozvětvích.
Jako přítlakový-závitový přípoj spojuje přítlakové nerezové potrubí s závitovými komponenty. Přítlakové spojení vyžaduje specifický nástroj pro stlačení přípoje kolem potrubí, čímž se zajistí těsné spojení. Závitová strana se obvykle používá pro připojení k ventilům, měřicím přístrojům nebo jiným závitovým komponentám. Přípoj musí být plně stlačen a značka indikátoru musí dosáhnout 54 mm, aby bylo spojení bezpečné.
Technické parametry
| Materiál | Nerezová ocel Wst. č. 1.4404 (AISI 316L) |
|---|---|
| Teplota provozu | -20 °C |
| Nominální tlak | PN 16 |
| Kód | IVN74.22 |
| Značka | IVAR |
Teplotní rozsah -20 °C až +120 °C zajišťuje použitelnost přípoje jak pro chladné, tak pro horké aplikace. Nominální tlak PN 16 znamená, že přípoj vydrží střední tlakové systémy. Tyto parametry jsou zásadní pro správné rozměření a výběr přípoje při návrhu systému.
Montáž a připojení
Montáž zahrnuje připojení přítlakové strany k nerezovému potrubí pomocí certifikovaného přítlakového nástroje. Závitová strana se připojí k závitové komponentě standardními způsoby utahování. Velikost spojení je 22 mm na přítlakové straně a 1/2 palce vnitřní závit na druhé straně. Je důležité zajistit, že potrubí je čistě zříznuté a přípoj je plně stlačen, dokud značka indikátoru nedosáhne 54 mm. Běžné chyby při montáži zahrnují použití nesprávných nástrojů, nedostatečné stlačení přípoje nebo použití nekompatibilních materiálů.
Kompatibilita a příslušenství
Tento závitový oblouk je kompatibilní s nerezovými přítlakovými potrubími IVAR o průměru 22 mm a komponenty se závitem 1/2 palce. Pro dokončení montáže je třeba zajistit dostupnost vhodného přítlakového nástroje pro průměr 22 mm. Další příslušenství může zahrnovat těsnící prostředky nebo těsnící pasty pro závitové spojení. Pro tento model nejsou potřeba žádné konkrétní související produkty.
Technický pozadí pro projektanty
Závitový oblouk slouží jako směrový přípoj v přítlakových-závitových spojeních. Nerezové tělo zajišťuje odolnost a odolnost proti korozi, čímž je vhodný pro agresivní prostředí. EPDM těsnící kroužek zajistí těsné spojení na přítlakové straně. Úhel 30° umožňuje změny směru potrubí. Trvanlivost a efektivita přípoje závisí na správné montáži, správném stlačení a kvalitě připojených komponent.
Služba a provoz
Po montáži závitový oblouk nepotřebuje pravidelnou údržbu. Je však důležité pravidelně kontrolovat případné úniky nebo poškození, zejména v systémech s vysokým tlakem nebo vysokou teplotou. Přípoj by měl být vyměněn, pokud je pozorováno jakékoliv deformace nebo opotřebení. V technických datech nejsou uvedena žádná konkrétní období pro servis.
Nejčastější otázky
Může být závitový oblouk 30° - N - 22 mm použit v solárních otopných systémech?
Ano, je vhodný pro solární otopné systémy, protože vydrží teploty až do +120 °C a je kompatibilní s nerezovým potrubím.
Je vnitřní závit 1/2 palce kompatibilní se standardními ventily?
Ano, vnitřní závit 1/2 palce je standardní rozměr a lze jej připojit ke většině ventilů a komponent s odpovídajícím závitem.
Co se stane, pokud přípoj není plně stlačen?
Pokud přípoj není plně stlačen a značka indikátoru nedosáhne 54 mm, spojení nebude těsné a může selhat pod tlakem.
Může být tento přípoj použit v systémech stlačeného vzduchu?
Ano, je vhodný pro systémy stlačeného vzduchu, protože má nominální tlak PN 16 a je vyroben z nerezové oceli odolné proti korozi.
Doplňkové parametry
| Kategorie: | IVAR.IVN70,IVN73,IVN74,IVN75 - lícovaný oblouk |
|---|---|
| Průměr trubky: | 22 mm |
| Materiál: | nerez |
| Jmenovitý tlak: | PN 16 |
| Materiál: | nerezová ocel třídy Wst. Nr. 1.4404 (AISI 316L) |
| Provozní teplota: | -20 °C |
| Posledná aktuálizacia ceny: | 06.01.2025 10:26:40 |
