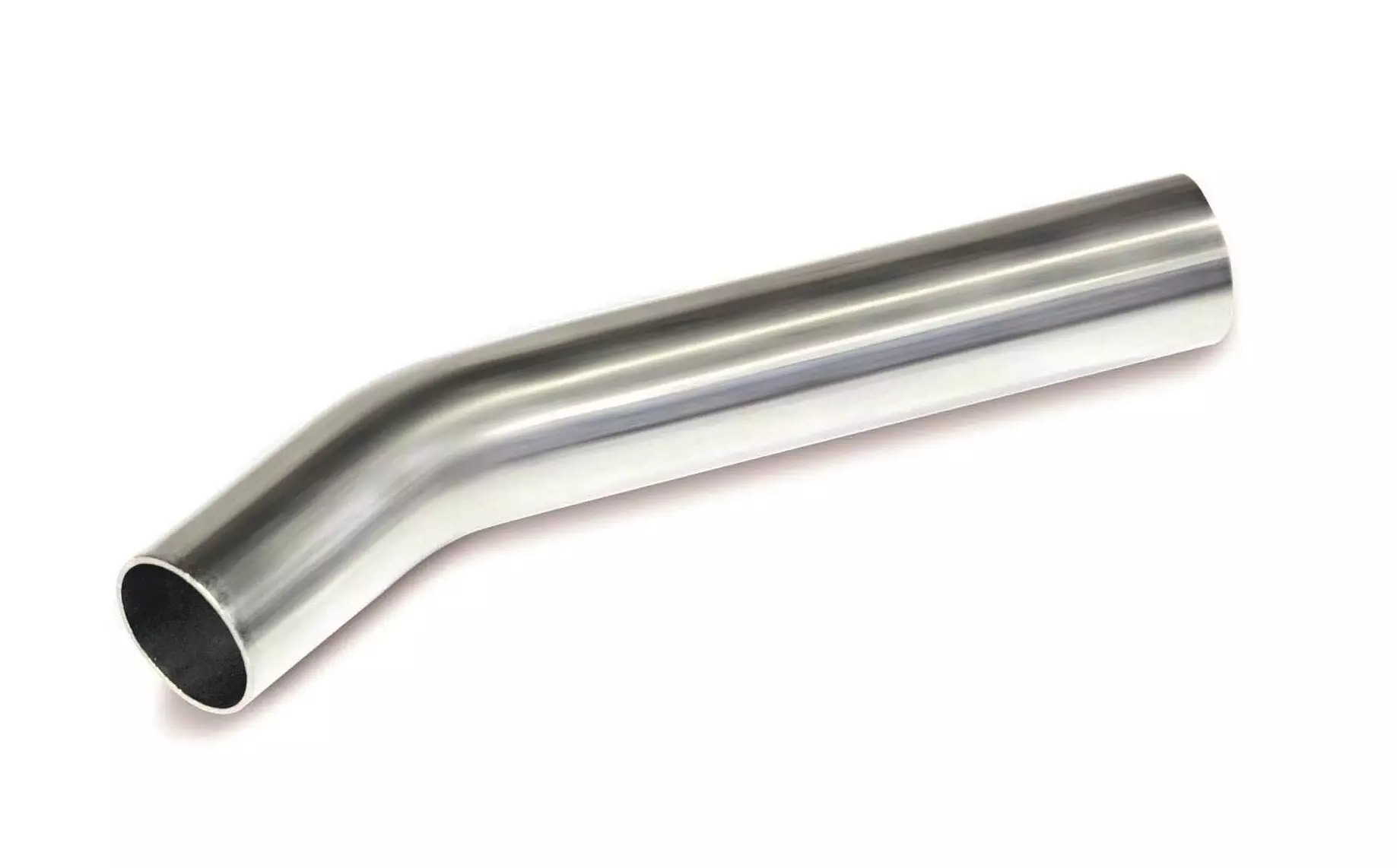

30° plochý oblouk - N - 28 mm
Kód: IVN74.28Související produkty
Detailní popis produktu
30° ploché oblouky se často používají ve stlačovacích nerezových potrubních systémech v moderních otopných, sanitárních a požárních instalacích. Tyto komponenty umožňují změny směru potrubí při zachování hydraulické účinnosti a konstrukční integrity. Instalatéři pracující v bytových, komerčních nebo průmyslových prostředích často setkávají s těmito šroubeními v aplikacích jako je podlahové vytápění, solární tepelné obvody a distribuční systémy pro vysokou čistotu vody. Design zajišťuje minimální turbulence a ztrátu tlaku, což je klíčové pro udržení výkonu systému v průběhu času.
Instalační proces obvykle zahrnuje řez potrubí na délku, odstranění hrnů z konců a použití stlačovacího nástroje k zabezpečení šroubení. Správná srovnání a sednutí jsou zásadní pro prevenci úniků a zajištění dlouhodobé spolehlivosti. 30° úhel poskytuje flexibilitu v úzkých prostorech a umožňuje přesné vedení potrubí. Tento komponent je zvláště vhodný pro instalace vyžadující odolnost proti korozi a vysokým teplotám.
Technické parametry
| Materiál | Ocelová nerezová klasifikace Wst. Nr. 1.4404 (AISI 316L) |
|---|---|
| Teplota provozu | -20 °C |
| Jmenovitý tlak | PN 16 |
| Kód | IVN74.28 |
| Značka | IVAR |
Instalace a spojení
Tento 30° plochý oblouk je navržen pro stlačovací spojení a vyžaduje kompatibilní stlačovací nástroj pro bezpečnou instalaci. Spojení se provádí vložením potrubí do šroubení až ke značce zastavení, následované stlačením šroubení kalibrovaným nástrojem. Vnitřní závit (N) se používá pro spojení s jinými závitovými komponenty. Je důležité ověřit, že potrubí je čisté a bez hrnů před instalací. Běžné chyby zahrnují nedostatečnou sílu stlačení, nesrovnání nebo použití špatné velikosti nástroje, což může kompromitovat těsnost.
Kompatibilita a příslušenství
Tento šroubení je kompatibilní s jinými stlačovacími komponenty řady IVAR IVN70, IVN73, IVN74 a IVN75. K dokončení instalace mohou být potřeba další příslušenství, jako jsou přímá potrubí, přechody a ventily. Instalatéři by měli zajistit, že všechny komponenty pocházejí ze stejného systému, aby zachovali jednotnost a integritu systému. Pro tento model nejsou uvedeny konkrétní související produkty.
Technický pozadí pro projektanty
30° plochý oblouk slouží jako směrová změna ve stlačovacích nerezových potrubních systémech. Vlastnosti materiálu zajišťují odolnost v agresivních prostředích a aplikacích s vysokými teplotami. Integrace do systému závisí na správném rozměrování a dodržování hydraulických principů. Trvanlivost šroubení je ovlivněna faktory jako je kvalita tekutiny, teplotní kolísání a přesnost instalace.
Služba a provoz
Díky konstrukci z nerezové oceli a stlačovacímu návrhu vyžaduje tento komponent minimální údržbu. Doporučuje se pravidelné vizuální kontroly pro kontrolu známek opotřebení nebo poškození. V poskytnutých datech nejsou uvedena žádná konkrétní období údržby. Jakékoliv potíže s únikem nebo výkonem by měly být řešeny znovu-stlačením šroubení nebo jeho vyměně, pokud je to nutné.
Nejčastější otázky
Může být tento 30° plochý oblouk použit ve solárních tepelných systémech?
Ano, je vhodný pro solární tepelné aplikace díky své odolnosti vůči vysokým teplotám a ochraně proti korozi.
Je tento šroubení kompatibilní s jinými stlačovacími nerezovými komponenty?
Ano, je součástí IVAR stlačovacího systému a může být použit s jinými šroubeními ve stejné řadě.
Jaká je maximální provozní teplota?
Je určen pro trvalý provoz až do +120 °C.
Může být použit pro plyny?
Ano, je vhodný pro inertní plyny a stlačený vzduch v rámci stanovených limitů tlaku a teploty.
Doplňkové parametry
| Kategorie: | IVAR.IVN70,IVN73,IVN74,IVN75 - lícovaný oblouk |
|---|---|
| Průměr trubky: | 28 mm |
| Materiál: | nerez |
| Jmenovitý tlak: | PN 16 |
| Materiál: | nerezová ocel třídy Wst. Nr. 1.4404 (AISI 316L) |
| Provozní teplota: | -20 °C |
| Posledná aktuálizacia ceny: | 06.01.2025 10:26:40 |
