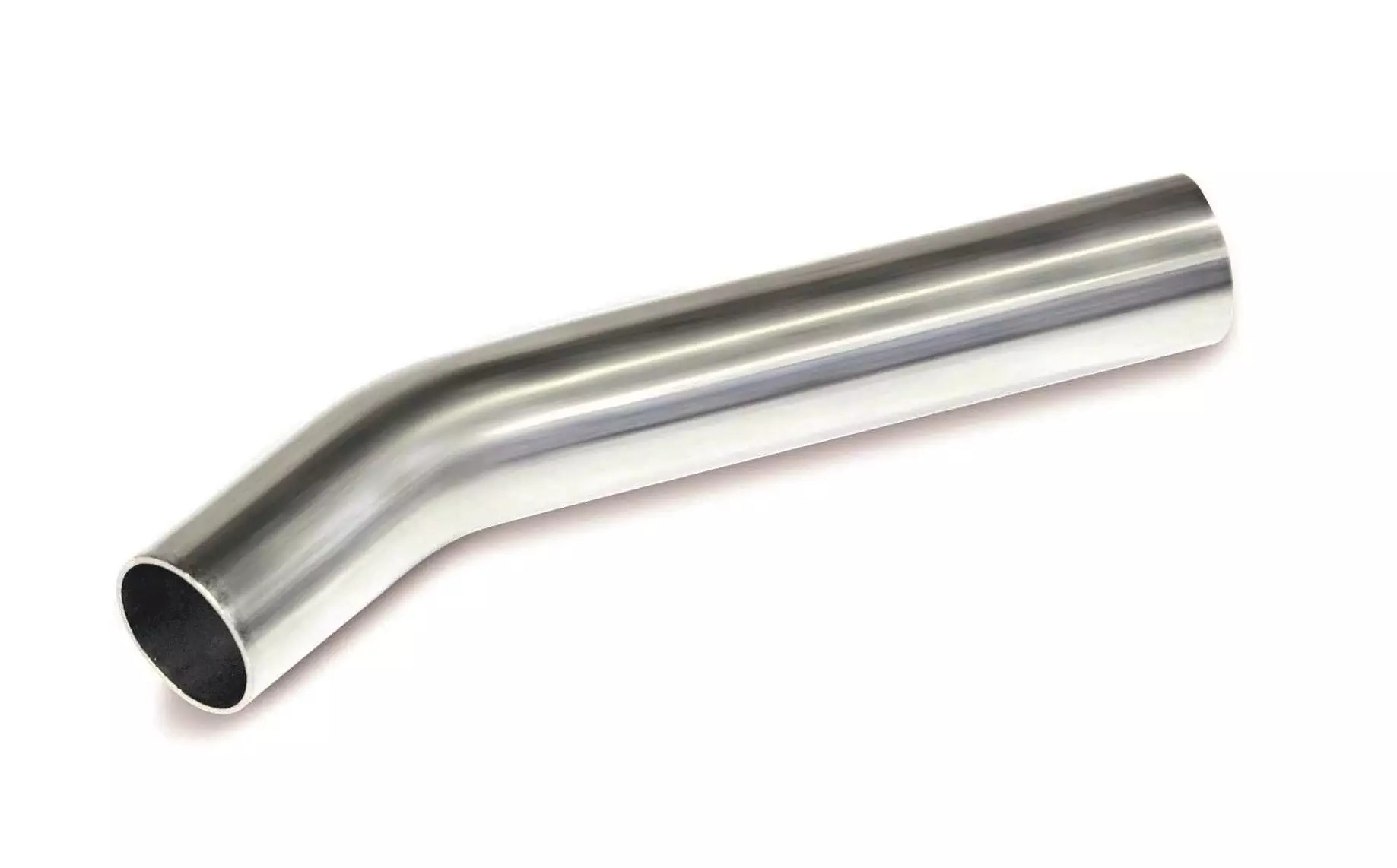

Stavba oblouku 30° - N - 76,1 mm
Kód: IVN74.76Související produkty
Detailní popis produktu
Tento 30° stlačený ohyb se často používá ve výstavbě bytových i obchodních budov pro otopné, instalatérské a hasicí systémy. Instalatéři pracující na rozvětvení HVAC, solární tepelné obvody nebo průmyslové potrubí ocení jeho odolný design. Ohyb umožňuje stlačené spoje a je vhodný jak pro uzavřené, tak otevřené systémy. Zaručuje těsné uzavření při správném roztažení a integraci do systému, což podporuje efektivní proudění kapaliny nebo plynu.
Typické aplikace zahrnují rozdělovače pro podlahové vytápění, přívodní trubky pro kotle a obvody teplé vody. V průmyslových prostorách se používá v systémech stlačeného vzduchu a manipulaci s inertními plyny. Materiál a konstrukce ohybu z nerezové oceli zajišťují odolnost proti korozi a dlouhodobou spolehlivost. Často se používá v systémech pracujících v teplotním rozsahu od -20 °C do +120 °C, s krátkodobou expozicí až do +120 °C.
Technické parametry
| Materiál | Nerezová ocel sorta Wst. Nr. 1.4404 (AISI 316L) |
|---|---|
| Prováděcí teplota | -20 °C |
| Jmenovitý tlak | PN 16 |
| Kód | IVN74.76 |
| Značka | IVAR |
Montáž a připojení
Pro správnou montáž je třeba přesně zarovnat ohyb s potrubím pomocí stlačovacího nástroje. Připojení využívá mechanický nástroj pro roztažení, který stlačí přírubu kolem potrubí. Vnější závit slouží pro dodatečnou podporu nebo integraci do závitových komponent. Před roztažením se ujistěte, že potrubí je čisté a bez ostrých hran. Běžné chyby při montáži zahrnují špatné zarovnání, nedostatečnou hloubku roztažení a použití nesprávných nástrojů, což může vést k únikům nebo selhání při tlaku.
Zkontrolujte, zda je nástroj pro roztažení nastaven na správnou velikost a zda indikační značka sedí s přírubou. V případě potřeby zkontrolujte připojení pomocí měrky go/no-go. Hrubé přetahování závitových spojů může vést k poškození příruby nebo potrubí.
Kompatibilita a příslušenství
Tento ohyb je kompatibilní s ostatními stlačenými přírubami a potrubím z téže nerezové oceli. Integruje se dobře s komponenty sérií IVAR.IVN70, IVAR.IVN73, IVAR.IVN74 a IVAR.IVN75. U závitových připojení se ujistěte, že příslušné komponenty mají stejný typ a velikost závitu. Příslušenství, jako jsou nástroje pro roztažení, měrky go/no-go a těsnící směsi, by mělo být k dispozici při montáži a ověřování.
Technický pozadí pro projektanty
Ohyb slouží jako směrová změna v potrubním systému, umožňuje hladké přechody proudění. Nerezová ocel 1.4404 poskytuje vysokou odolnost proti korozi a mechanickou pevnost, což z ní dělá vhodný prvek pro agresivní média a kolísající teploty. Integrace do systému závisí na hydraulickém návrhu a potřebě směrové flexibility. Doba životnosti je ovlivněna kvalitou montáže, přesností roztažení a prostředím, ve kterém systém pracuje.
Služba a provoz
Doporučuje se pravidelné kontroly pro ověření integrity spoje a detekci známek opotřebení nebo úniku. Zkontrolujte pohyb nebo vibrace, které by mohly ovlivnit spoj. Nejsou poskytovány konkrétní intervaly pro údržbu, ale vizuální kontroly během běžné údržby jsou doporučeny. Ujistěte se, že systém je vyčerpán a vyprázdněn před inspekčním nebo výměnným procesem. Jakékoliv potíže s těsností by měly být okamžitě vyřešeny, aby se zabránilo selhání systému.
Nejčastější otázky
Může být IVN74.76 připojen k závitovým komponentám?
Ano, ohyb má vnější závit pro integraci do závitových systémů. Ujistěte se, že příslušná komponenta má stejný typ a velikost závitu.
Je ohyb vhodný pro solární tepelné systémy?
Ano, ohyb je kompatibilní s solárními tepelnými aplikacemi díky svému teplotnímu rozsahu a odolnosti proti korozi.
Jaká je maximální povolená teplota pro IVN74.76?
Maximální provozní teplota je +120 °C, s krátkodobou expozicí až do této hranice.
Je při montáži IVN74.76 třeba použít těsnící směs?
Pro stlačené spoje není těsnící směs potřeba, ale může být použita pro závitové rozhraní, aby byla zajištěna těsnost.
Doplňkové parametry
| Kategorie: | IVAR.IVN70,IVN73,IVN74,IVN75 - lícovaný oblouk |
|---|---|
| Materiál: | nerez |
| Jmenovitý tlak: | PN 16 |
| Materiál: | nerezová ocel třídy Wst. Nr. 1.4404 (AISI 316L) |
| Provozní teplota: | -20 °C |
| Posledná aktuálizacia ceny: | 06.01.2025 10:26:41 |
