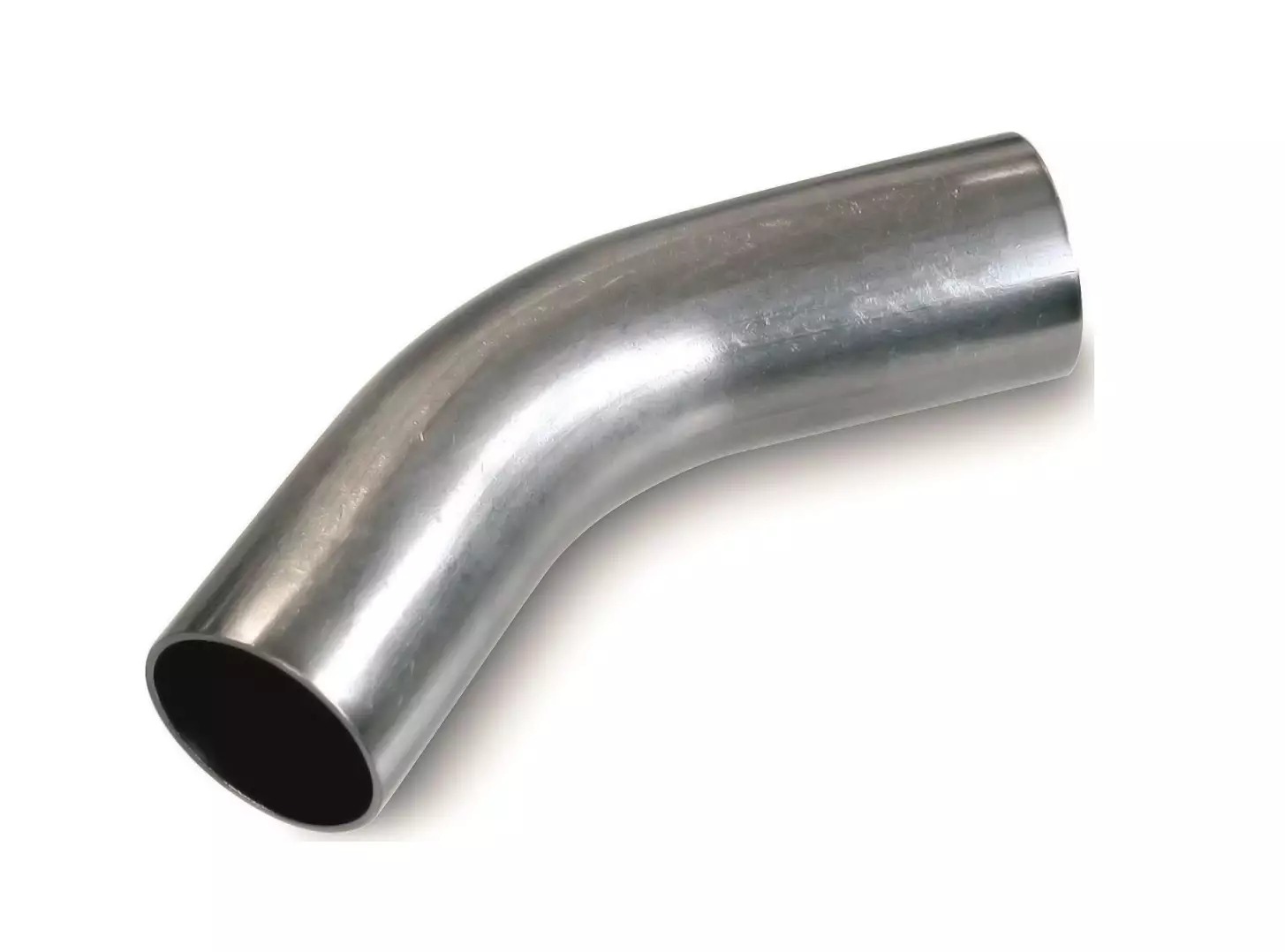

Závitový oblouk 45° - N - 22 mm
Kód: IVN73.22Související produkty
Detailní popis produktu
Tento 45° nerezový závitový oblouk se často používá ve vytápěcích, větracích a průmyslových potrubních systémech, kde jsou potřeba změny směru. Instalatéři a technici s tímto komponentem setkávají v aplikacích jako je dodávka teplé vody, hasicí systémy tryskami a solární tepelná zařízení. Tvarovka umožňuje efektivní přesměrování toku, přičemž zachovává konstrukční pevnost za různých tlakových a teplotních podmínek. Při výběru komponent pro tyto systémy jsou klíčové faktory jmenovitý tlak a kompatibilita materiálu, aby byla zajištěna dlouhodobá funkčnost a beznetekový provoz.
IVN73.22 je vhodný jak pro nové instalace, tak pro modernizace systémů, kde je potřeba směrová flexibilita bez kompromisů v efektivitě toku. Často se integruje do uzavřených okruhů, kde přesné zarovnání a těsnost jsou kritické pro zabránění netěkům a udržení hydraulické rovnováhy. Konstrukce z nerezové oceli zaručuje odolnost proti korozi a chemickému poškození, což z něj dělá ideální volbu pro prostředí s agresivními médiemi nebo kolísajícími teplotami.
Technické parametry
| Materiál | Nerezová ocel Wst. Nr. 1.4404 (AISI 316L) |
|---|---|
| Provozní teplota | -20 °C |
| Jmenovitý tlak | PN 16 |
| Kód | IVN73.22 |
| Značka | IVAR |
Montáž a připojení
Pro správnou montáž IVN73.22 je třeba zajistit, že komponenta je plně sedící a stlačená na správnou velikost. Tvarovka vyžaduje nástroj pro stlačení, který stlačí manžetu a vytvoří těsné spojení. Jmenovitý rozměr 22 mm musí odpovídající rozměrům potrubí, aby se zabránilo špatnému zarovnání a netěkům. Montéři by měli ověřit, že koncové části potrubí jsou čisté a bez ostrých hran. Běžnou chybou při montáži je nedostatečné stlačení, což může vést k nedostatečné těsnosti a potenciálním netěkům v průběhu času. Je také důležité zkontrolovat, zda indikační značka sedí na specifikovanou velikost, aby byla potvrzena správná montáž.
Kompatibilita a příslušenství
IVN73.22 je kompatibilní s dalšími tvarovkami IVAR ze stejného jmenovitého rozměru. K dokončení systému mohou být potřeba další komponenty, jako jsou přímé trubky, ohyby a křížení. Doporučuje se použít stlačovací nástroje IVAR speciálně navržené pro nerezové tvarovky, aby byla zajištěna konzistentní a spolehlivá těsnost. Při použití tohoto komponentu není třeba žádné speciální maziva nebo těsnící směsi, protože proces stlačování vytváří kovové těsnění.
Technický pozadí pro projektanty
IVN73.22 funguje na principu mechanického stlačení, při kterém je manžeta stlačena proti stěně potrubí, aby vzniklo bezpečné spojení. Použití nerezové oceli 1.4404 (AISI 316L) zajišťuje vysokou odolnost proti korozi a tepelnému roztažení, což z něj dělá vhodný komponent pro systémy s horkými i studenými médi. Nízký obsah uhlíku v materiálu zmenšuje riziko citlivosti při svařování nebo vystavení vysokým teplotám, čímž se zachovává integrita spojení. Úhel 45° umožňuje hladké změny směru v systému, minimalizuje turbulence a ztrátu tlaku. Tvarovka se plynule integruje do stlačovacích systémů, kde absence závitů odstraňuje potřebu těsnících pásků nebo směsí.
Provoz a údržba
Pro běžný provoz IVN73.22 není třeba pravidelná údržba. Doporučuje se však pravidelné vizuální kontroly na známky opotřebení, koroze nebo deformace. Pokud je tvarovka podezřelá z poškození nebo špatné montáže, měla by být okamžitě vyměněna. Pro tento komponent nejsou definována žádná plánovaná období údržby, protože je navržen pro dlouhodobou odolnost za běžných provozních podmínek. V případě podezření na netěk, by měl být systém vyrovnán a spojení zkontrolováno na správné stlačení a zarovnání.
Nejčastější otázky
Může být IVN73.22 použit ve solárních tepelných systémech?
Ano, IVN73.22 je vhodný pro solární tepelné systémy díky své odolnosti vůči tepelnému cyklování a kompatibilitě s horkou vodou.
Je IVN73.22 kompatibilní s měděnými trubkami?
Ne, IVN73.22 je navržen pro nerezové trubky a není kompatibilní s mědí nebo jinými materiály.
Může být IVN73.22 použit ve hasicích systémech tryskami?
Ano, IVN73.22 je vhodný pro hasicí systémy tryskami, protože vyhovuje požadavkům na jmenovitý tlak a provozní teplotu.
Jaké nástroje jsou potřeba pro montáž?
Je třeba stlačovací nástroj kompatibilní s nerezovými tvarovkami IVAR, aby bylo možné stlačit manžetu a vytvořit bezpečné spojení.
Doplňkové parametry
| Kategorie: | IVAR.IVN70,IVN73,IVN74,IVN75 - lícovaný oblouk |
|---|---|
| Průměr trubky: | 22 mm |
| Materiál: | nerez |
| Jmenovitý tlak: | PN 16 |
| Materiál: | nerezová ocel třídy Wst. Nr. 1.4404 (AISI 316L) |
| Provozní teplota: | -20 °C |
