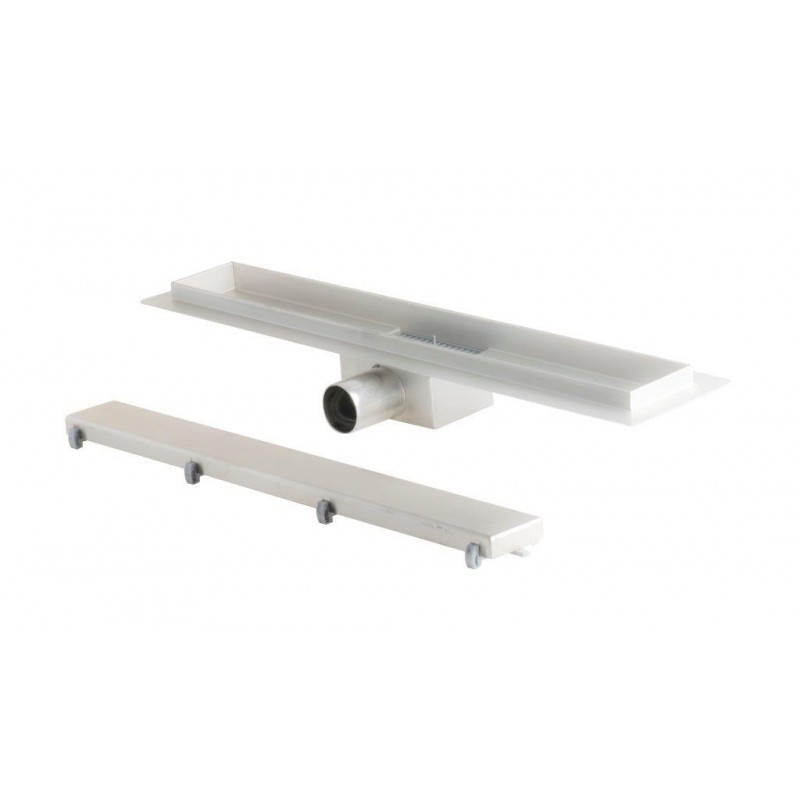

Lineární sprchový odvodný otvor SLEEK 100 cm

Detailní popis produktu

Lineární odvodní otvory jsou základními komponenty moderních mokrých místností a koupelen, zajišťují efektivní odvod vody a zabrání jejímu hromadění. Instalatéři tyto jednotky používají v obytných i komerčních prostorách, integrují je do podlahových systémů s parozábranami a odvodňovacími sítěmi. Model SLEEK je navržen pro přímou montáž na povrch, s malou hloubkou instalace 52 mm, což ho činí vhodným pro rekonstrukce i nové stavby, kde je požadováno minimální zasahování do podlahy. Systém obsahuje 40 mm sifon a 40/50 mm odvodní potrubí, což zajišťuje kompatibilitu se standardními kanalizačními systémy. Otvor je vybaven tlumícími podložkami, které snižují hluk padající vody, a zlepšují akustické vlastnosti uzavřených prostor.

Technické parametry

EAN	5900308749777
Kód	ODPLYW.SL.1000
Značka	Hydroland

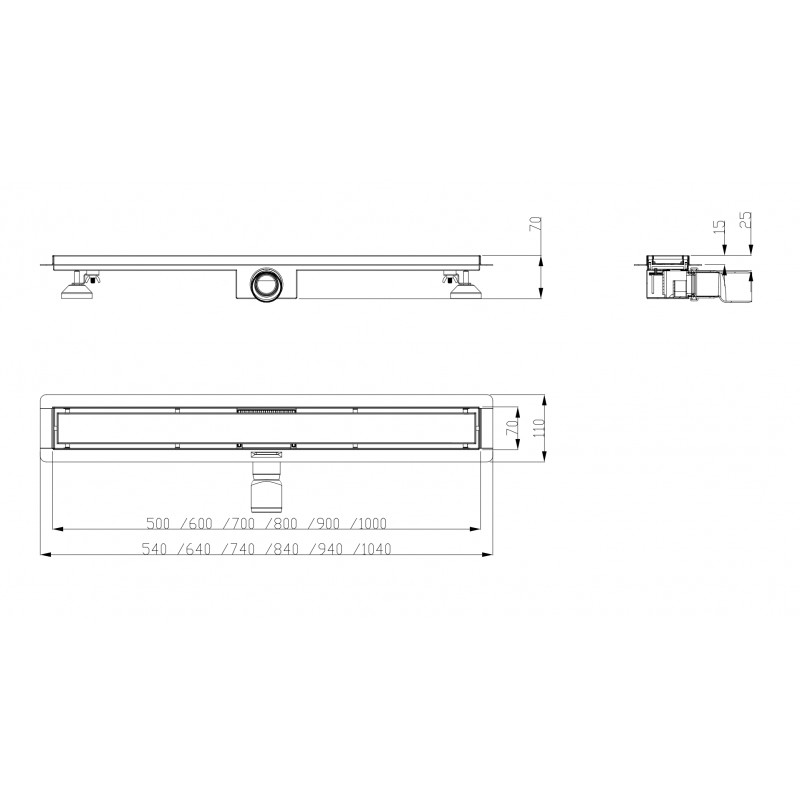

Model SLEEK 100 cm je k dispozici v rozsahu délek od 500 mm do 1200 mm, což umožňuje flexibilní rozvržení. Kapacita sifonu je 30 l/min, což je vhodné pro standardní sprchové aplikace. Hloubka instalace 52 mm zajišťuje kompatibilitu s většinou podlahových konstrukcí, zatímco šířka 62 mm poskytuje kompaktní plochu. Tyto parametry jsou klíčové pro určení vhodného modelu podle očekávaného průtoku vody a dostupného prostoru.

Instalace a připojení

Instalace začíná přípravou podlahy a zajištěním rovné základny. Otvor obsahuje nastavitelné nožky, které umožňují jemné ladění výšky instalace. 2 cm lišta kolem otvoru zajišťuje pevné připojení k podlaze, a tlumící podložky by měly být správně umístěny, aby zabránily vibracím a hluku. Sifon se připojuje přes reduktor 50/40 mm, a 40/50 mm odvodní potrubí by mělo být zarovnáno s hlavním kanalizačním systémem. Je důležité zkontrolovat zarovnání a sklon odvodního potrubí, aby byl zajištěn správný průtok. Běžné chyby zahrnují nesprávné vyrovnání, které může vést k hromadění vody, a nedostatečné těsnění lišty, které může způsobit úniky.

Kompatibilita a příslušenství

Lineární odvodný otvor SLEEK je kompatibilní se standardními 40 mm kanalizačními systémy a může být integrován s parozábranami a dlažbou. Zahrnutý sifon a reduktor jsou pro většinu instalací postačující, ale mohou být potřeba další komponenty, jako jsou prodlužovací potrubí nebo vlastní adaptéry, pro složitější rozvrhy. Otvor je navržen pro použití s netoxickými těsnícími hmotami a lepkami vhodnými pro vlhké prostředí. Pro tento model nejsou uvedeny konkrétní související produkty, ale standardní potrubní příslušenství může být potřeba v závislosti na požadavcích na instalaci.

Technický popis pro projektanty

Lineární odvodný otvor SLEEK pracuje na principu gravitačního odvodu, přičemž voda proudí do žlabu a odváděje se sifonem a odvodním potrubím. Použití nerezové oceli AISI 304 zajišťuje odolnost proti korozi a dlouhodobou odolnost ve vlhkém prostředí. Vlastnosti materiálu také přispívají k konstrukční stabilitě a jednoduché údržbě odvodného otvoru. Design umožňuje integraci se standardními podlahovými systémy, a malá hloubka instalace snižuje potřebu rozsáhlých úprav podlahy. Tlumící podložky minimalizují dopad vody padající do žlabu, což zlepšuje celkové uživatelské zážitky. Doba trvanlivosti a efektivita odvodného otvoru závisí na kvalitě instalace, sklonu odvodního potrubí a údržbě sifonu a těsnění.

Služba a provoz

Pravidelná kontrola sifonu a odvodního potrubí je doporučena, aby byl zajištěn bezproblémový průtok. Sifon je navržen pro čištění z horní strany, což zjednodušuje údržbu. Je důležité kontrolovat známky koroze nebo opotřebení nerezových komponent a zajistit, že těsnění zůstávají neporušená. Nastavitelné nožky by měly být pravidelně kontrolovány, aby byla udržována správná úroveň. V krátkém popisu nejsou uvedena konkrétní servisní intervaly, ale pravidelné kontroly jsou doporučovány, aby byla zajištěna optimální výkonnost.

Nejčastější otázky

Může být odvodný otvor SLEEK 100 cm použit s parozábranou?
Ano, odvodný otvor je navržen pro integraci s parozábranou. 2 cm lišta zajišťuje pevné připojení a zabrání pronikání vody pod ni.

Jaká je maximální kapacita průtoku vody sifonem?
Sifon má průtokovou kapacitu 30 l/min, což je vhodné pro standardní sprchové aplikace. Pro vyšší požadavky na průtok mohou být potřeba další odvodné otvory.

Jak se instalují tlumící podložky?
Podložky jsou součástí odvodného otvoru a by měly být umístěny mezi krytem a žlabem, aby snížily hluk padající vody. Nejsou nastavitelné a by měly být instalovány podle pokynů výrobce.

Může být odvodný otvor přizpůsoben různým úrovním podlahy?
Ano, odvodný otvor obsahuje nastavitelné nožky, které umožňují jemné ladění výšky instalace. To zajišťuje rovnou plochu a správný průtok vody do žlabu.
