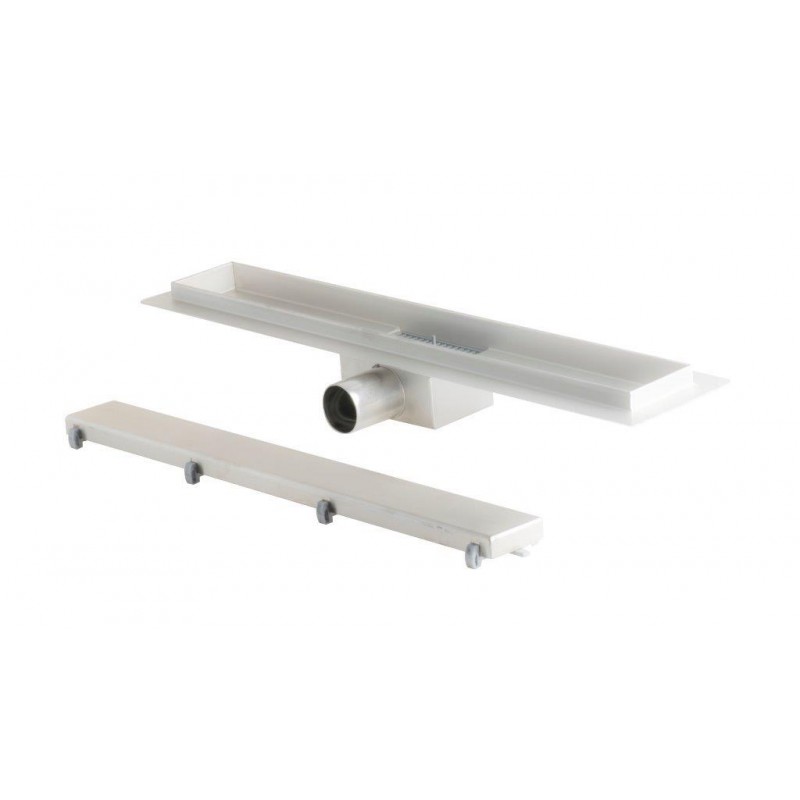

Lineární sprchový odvodný otvor SLEEK 110 cm

Detailní popis produktu

Lineární odvodné otvory jsou základními komponenty moderních sprchových a toaletních místností, kde je požadováno odvodnění na úrovni podlahy. Tyto systémy se běžně instalují do dlažebních ploch, aby zajistily efektivní odvod vody a zároveň zachovaly bezprostřední estetiku. Model SLEEK 110 cm je vhodný pro obytné i komerční aplikace, včetně wellness zón, hotelových toalet a kompaktních en-suite prostor. Instalatéři tyto jednotky obvykle integrují do armovaného betonu nebo stěrky, přičemž zajišťují správný sklon směrem k odvodnému otvoru pro optimální výkon.

Korektní výběr lineárního odvodného otvoru závisí na ploše podlahy, očekávaném průtoku vody a rozložení systému. Model SLEEK je navržen tak, aby zvládl typické domácí i lehké komerční zatížení vodou s kapacitou jemného filtru 30 l/min. Délka 110 cm umožňuje flexibilní umístění ve větších sprchových místnostech, zatímco šířka 62 mm zajišťuje kompatibilitu se standardními dlažebními vzory a plány podlah.

Technické parametry

Instalace a připojení

Instalace začíná umístěním odvodného otvoru na požadované místo, přičemž je třeba zajistit minimální sklon 1:50 směrem k otvoru. Nastavitelné nožky umožňují jemné ladění úrovně. 2 cm okrajový rám musí být pevně zabudován do podkladu, aby se zabránilo úniku vody. Jemný filtr o průměru 40 mm je přístupný z horní strany pro čištění a reduktor 50/40 mm zajišťuje kompatibilitu se standardními kanalizačními systémy. Instalatéři by měli ověřit, že odvodný otvor je plně zabudován a že tlumící prvky proti hluku jsou správně umístěny. Běžné chyby zahrnují nesprávný sklon, nedostatečnou hloubku zabudování a nedostatečnou kontrolu zarovnání odvodního potrubí.

Kompatibilita a příslušenství

Odvodný otvor SLEEK 110 cm je kompatibilní se standardními 40 mm kanalizačními systémy a může být připojen k stávajícím kanalizačním systémům pomocí zahrnutého reduktoru 50/40 mm. Jednotka je dodávána se všemi potřebnými komponenty pro instalaci, včetně odvodního potrubí, nastavitelných nožek a tlumících prvků proti hluku. Pro základní instalaci nejsou potřeba žádné další příslušenství. Pro větší systémy nebo více jednotek mohou být potřeba standardní kanalizační komponenty, jako jsou T-junctiony nebo ohyby.

Technický popis pro projektanty

Výrobek je vyroben z nerezové oceli AISI 304, což zajišťuje vysokou odolnost proti korozi a mechanickému namáhání. Výběr materiálu zaručuje dlouhodobou odolnost ve vlhkém prostředí. Odvodný otvor funguje tím, že shromažďuje vodu prostřednictvím otevřeného kanálu a vede ji do jemného filtru, kde se oddělují nečistoty, než voda vstoupí do odvodního potrubí. Tlumící prvky proti hluku zmenšují hluk spadající vody, což zvyšuje pohodlí uživatelů. Design umožňuje integraci do armovaného betonu nebo stěrky, přičemž nastavitelné nožky kompenzují drobné nerovnosti povrchu. Výkon systému je ovlivněn sklonem podlahy, kvalitou instalace a údržbou jemného filtru a odvodního potrubí.

Údržba a provoz

Doporučuje se pravidelná kontrola jemného filtru a odvodního potrubí, aby byl zajištěn dlouhodobý výkon. Jemný filtr lze čistit z horní strany, což umožňuje snadné odstranění nečistot bez nutnosti demontáže. Tlumící prvky proti hluku by měly být kontrolovány na opotřebení nebo posunutí, protože to může ovlivnit hladkost provozu. Nejsou stanoveny konkrétní intervaly údržby, ale systém by měl být kontrolován během pravidelné údržby kanalizačního systému.

Nejčastější otázky

Může být odvodný otvor SLEEK 110 cm použit v dlažebních podlahách?
Ano, odvodný otvor je navržen pro instalaci v dlažebních podlahách. 2 cm okrajový rám zajistí pevné zabudování do podkladu a nastavitelné nožky umožňují jemné ladění úrovně.

Jaký je maximální průtok vody, který jemný filtr zvládne?
Jemný filtr má kapacitu 30 l/min, což je vhodné pro typické domácí a lehké komerční aplikace. Pro vyšší průtoky mohou být potřeba další odvodné otvory nebo větší jemné filtry.

Je odvodný otvor kompatibilní s 40 mm kanalizačními systémy?
Ano, odvodný otvor je vybaven jemným filtrem o průměru 40 mm a reduktorem 50/40 mm, což zajišťuje kompatibilitu se standardními 40 mm kanalizačními systémy.

Je možné nahradit tlumící prvky proti hluku, pokud jsou poškozené?
Tlumící prvky jsou integrovány do krytu a nejsou navrženy pro samostatnou výměnu. Pokud jsou poškozené, může být potřeba nahradit celý kryt, aby byla zachována účinnost tlumení hluku.
