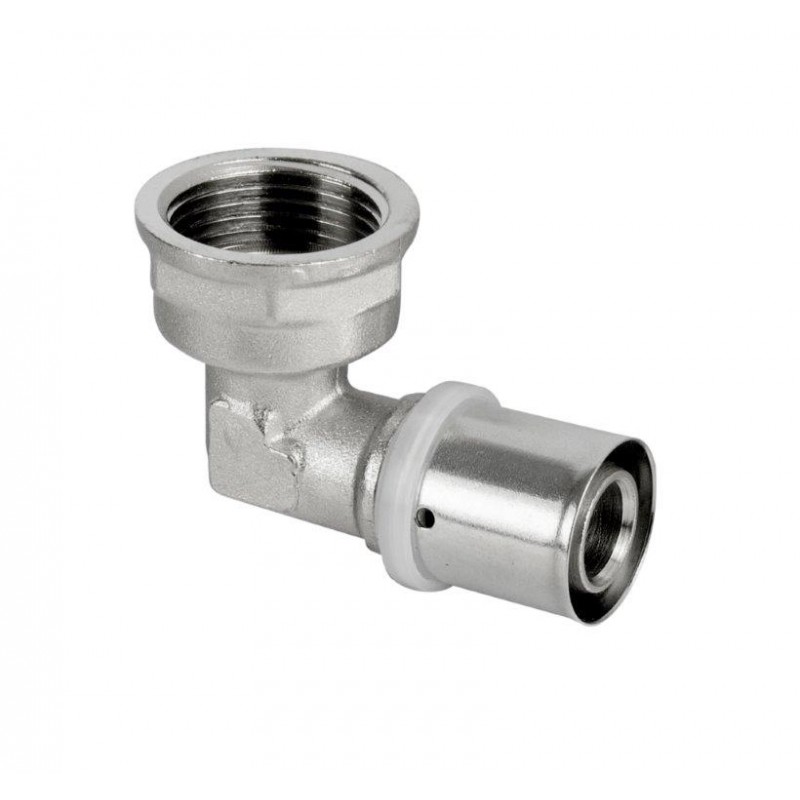

Stlačený ohyb 90° PEX/INTERNÍ ZÁVIT (20x1/2")

Detailní popis produktu

Stlačené ohyby jsou nezbytné v domácích i komerčních instalatérských systémech, kde je třeba změna směru potrubí. Tento 90° ohyb se často používá v otopných soustavách, podlahovém vytápění a vodovodních okruzech pro teplou i studenou vodu. Umožňuje změnu směru při přechodu z většího potrubí PEX-AL-PEX na menší závitové spojení. Instalatéři pracující na koupelnových instalacích, otopných okruzích nebo připojeních pod kohoutkem najdou tento ohyb vhodný pro kompaktní prostory, kde je potřeba závitové spojení.

Při připojování potrubí PEX-AL-PEX do stlačeného ohybu musí instalatér zajistit, že potrubí je čistě nakrájené a bez ostrých hran. Ohyb je navržen pro použití se standardními nástroji pro stlačení, což vylučuje potřebu speciálního vybavení. Mosazné tělo s niklovým povlakem poskytuje odolnost proti korozi, což ho činí vhodným pro skryté i otevřené instalace. Ohyb se obvykle používá spolu s úhlovými kohouty, termostatickými kohouty a dalšími armaturami, které vyžadují 1/2 palcové spojení s koncovým závitem.

Technické parametry

Značka	Hydroland
Typ	Stlačený ohyb PEX 90°, přechod na interní závit
Průměr potrubí	20 mm
Velikost závitu	1/2 palce interní
Způsob spojení	Stlačení, U-profil
Materiál	Mosaz s niklovým povlakem
Záruka	10 let
EAN	5900308750421
Kód	PEX-Z.K.GW20X1/2

Potrubí PEX-AL-PEX o průměru 20 mm se připojuje pomocí U-profilu, což zajišťuje beznetěsné a bezpečné spojení. Interní závit má rozměr 1/2 palce BSP a je kompatibilní se standardními armaturami a kohouty. Desetiletá záruka odráží odolnost konstrukce z mosazi s niklovým povlakem. Tyto parametry jsou kritické pro správné rozměření systému a výběr komponent v otopných a instalatérských aplikacích.

Montáž a připojení

Pro montáž stlačeného ohybu nejprve zajistěte, že potrubí PEX-AL-PEX je čistě nakrájené a bez ostrých hran. Vložte potrubí do ohybu až po zastavovací značku. Stlačte U-profil kolem potrubí pomocí standardních kleští pro stlačení. Interní závit je připraven pro připojení k kohoutku nebo armatuře s 1/2 palcovým závitem. Před utažením naneste na závit páskový těsnicí materiál. Běžné chyby při montáži zahrnují nedostatečné stlačení, což může vést k netěsnostem, nebo přetížení závitového spojení, což může poškodit mosazné tělo.Kompatibilita a příslušenství Tento stlačený ohyb je kompatibilní se standardními 1/2 palcovými armaturami a kohouty. Často se používá s termostatickými otopnými kohouty, úhlovými kohouty a armaturami pod kohoutkem. K montáži není potřeba žádné další příslušenství, protože ohyb je navržen pro přímé připojení k potrubí PEX-AL-PEX a závitovému komponentu. Ujistěte se, že připojená armatura nebo kohoutek je schopen stejných provozních podmínek jako systém PEX-AL-PEX.

Technický popis pro projektanty

Stlačený ohyb funguje tím, že stlačí U-profil kolem potrubí PEX-AL-PEX, čímž vytvoří mechanické těsnění. Mosazné tělo s niklovým povlakem je odolné proti korozi a vhodné pro aplikace s teplou i studenou vodou. Ohyb je navržen tak, aby zachoval integritu systému PEX-AL-PEX, přičemž umožňuje změnu směru a zmenšení průměru potrubí. 1/2 palcový interní závit zajišťuje kompatibilitu se standardními instalatérskými komponenty. Materiál a design přispívají k dlouhé životnosti a spolehlivosti ohybu v skrytých i otevřených instalacích.

Údržba a provoz

Ohyb vyžaduje pouze pravidelné vizuální kontroly na netěsnosti nebo korozi. Desetiletá záruka pokrývá vady materiálu a výroby. Během provozu zajistěte, aby závitové spojení zůstalo utažené a stlačené spojení nebylo poškozené. Pokud je detekována netěsnost, ohyb by měl být vyměněn, nikoli opraven. Pro tento komponent nejsou požadovány plánované intervaly údržby.

Nejčastější otázky

Může být tento ohyb použit s potrubím PEX-AL-PEX jiných průměrů?
Ne, je specificky navržen pro 20 mm potrubí PEX-AL-PEX. Použití jiného průměru může vést k nesprávnému spojení.

Je kompatibilní se standardními 1/2 palcovými armaturami?
Ano, interní závit má rozměr 1/2 palce BSP a přijímá standardní armatury se stejným vnějším závitem.

Může být použit v systémech s teplou i studenou vodou?
Ano, mosazné tělo s niklovým povlakem je vhodné pro aplikace s teplou i studenou vodou.

Jaké nástroje jsou potřeba pro montáž?
Pro stlačení U-profilu kolem potrubí PEX-AL-PEX jsou potřeba standardní kleště pro stlačení. Nejsou potřeba žádné speciální nástroje.
