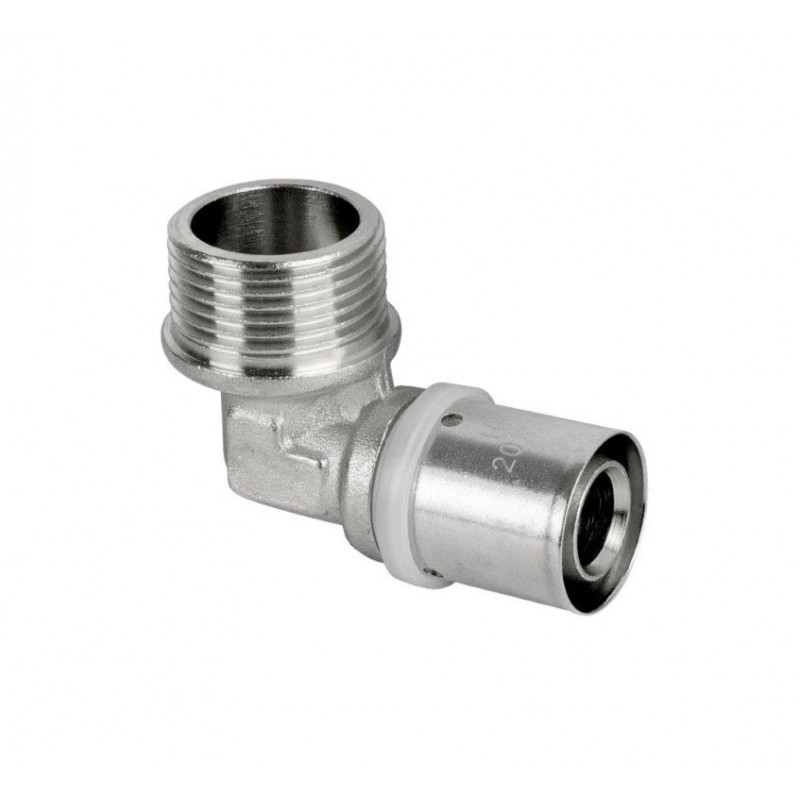

PEX Crimping Elbow/ EXTERNAL THREAD (20x3/4")

Detailní popis produktu

Tento PEX crimpový ohyb s vnějším závitem se běžně používá v bytových i komerčních potrubních a topných systémech. Je vhodný pro spojování PEX potrubí v aplikacích jako je podlahové vytápění, dodávka teplé a studené vody a radiální topné systémy. Ohyb je navržen pro použití s nástroji na crimpování s U-profilem, což zajišťuje bezpečné a netěsné spojení. Je obvykle instalován odborníky včetně potrubníků, topenářů a servisních techniků.

Ohyb je vyroben z mosazi s leštěním, což poskytuje odolnost proti korozi a odolnost v mokrém prostředí. Vnější závit umožňuje spojení s jinými závitovými komponenty, jako jsou ventily, měřiče nebo armatury. Metoda crimpování zajišťuje těsné spojení mezi PEX potrubím a adaptérem, což z něj činí vhodný pro nízkotlaké i středotlaké aplikace. Ohyb je určen pro použití v systémech pracujících v běžných teplotních a tlakových rozsazích pro PEX potrubí.

Technické parametry

Kód	PEX-Z.K.GZ20X3/4

Technické parametry tohoto PEX crimpového ohybu jsou zásadní pro správné rozměrování a výběr. Velikost vnějšího závitu a velikost PEX potrubí musí odpovídající požadavkům systému a nástrojům používaným pro crimpování. Konstrukce z mosazi s leštěním zajišťuje kompatibilitu s PEX potrubím a poskytuje dlouhodobou spolehlivost v mokrém a vysokovlhkém prostředí.

Instalace a spojení

Pro instalaci PEX crimpového ohybu nejprve zkontrolujte, zda je PEX potrubí čistě zříznuté a bez ostrých hran. Vložte potrubí do ohybu až po zastavovací značku. Použijte nástroj na crimpování s U-profilem, abyste stlačili crimpovací prstenec kolem potrubí a adaptéru. Po crimpování zkontrolujte spojení na rovnoměrnost a ujistěte se, že nástroj byl správně použit. Běžné chyby při instalaci zahrnují použití nesprávného nástroje na crimpování, nedostatečný tlak nebo špatné zarovnání potrubí a adaptéru. Vždy zkontrolujte spojení tlakovou zkouškou před uvedením systému do provozu.

Kompatibilita a příslušenství

Tento PEX crimpový ohyb je kompatibilní se standardními PEX potrubními systémy a lze jej použít s jinými PEX adaptéry a komponenty. Je určen pro použití s nástroji na crimpování s U-profilem. Při instalaci se ujistěte, že všechny adaptéry a nástroje pocházejí ze stejného systému, aby se minimalizovaly problémy s kompatibilitou. Další komponenty, jako jsou PEX potrubí, crimpovací prstence a nástroje na crimpování, mohou být potřeba objednat zvlášť.

Technický pozadí pro projektanty

PEX crimpový ohyb funguje tím, že vytváří mechanické těsnění mezi PEX potrubím a mosazným adaptérem prostřednictvím aplikace síly crimpování. Mosaz s leštěním je vybrána pro svou odolnost proti korozi a schopnost udržovat bezpečné spojení v průběhu času. Vnější závit umožňuje integraci s jinými závitovými komponentami v systému. Doba životnosti a účinnost ohybu závisí na kvalitě crimpovacího procesu, kompatibilitě PEX potrubí a provozních podmínkách systému. Správná instalace a dodržování pokynů výrobce jsou základní pro dlouhodobé výkony.

Služba a provoz

PEX crimpový ohyb vyžaduje minimální údržbu za běžných provozních podmínek. Pravidelné vizuální kontroly by měly být prováděny, aby se zkontrolovaly známky opotřebení, koroze nebo netěsnosti. Pokud jsou zjištěny jakékoliv problémy, ovlivněné spojení by mělo být izolováno a opraveno nebo nahrazeno. Pro tento komponent nejsou stanoveny plánované intervaly údržby. V případě selhání systému by měl být ohyb odstraněn a prohlédnut na poškození nebo deformaci.

Nejčastější otázky

Lze tento ohyb použít s PEX-AL-PEX potrubím?
Ano, tento ohyb je vhodný pro použití s PEX potrubím. Není doporučeno pro použití s PEX-AL-PEX kompozitním potrubím, protože metoda crimpování nemusí být kompatibilní s vrstvenou strukturou potrubí.

Je možné znovu použít crimpované spojení?
Ne, jakmile je nástroj na crimpování použit, spojení nelze znovu použít. Pokud je spojení potřeba odstranit nebo nahradit, musí být stávající ohyb a potrubí vyříznuty a nainstalována nová část.

Lze tento ohyb použít v systémech s vysokým tlakem?
Tento ohyb je vhodný pro standardní tlakové aplikace typické pro PEX potrubní systémy. Pro systémy s vysokým tlakem se doporučuje konzultovat technický list výrobce pro potvrzení vhodnosti.

Jaký typ nástroje na crimpování je potřeba pro instalaci?
Pro instalaci je potřeba nástroj na crimpování s U-profilem. Použití jiného typu nástroje může vést k nesprávnému nebo nepřesnému spojení.
