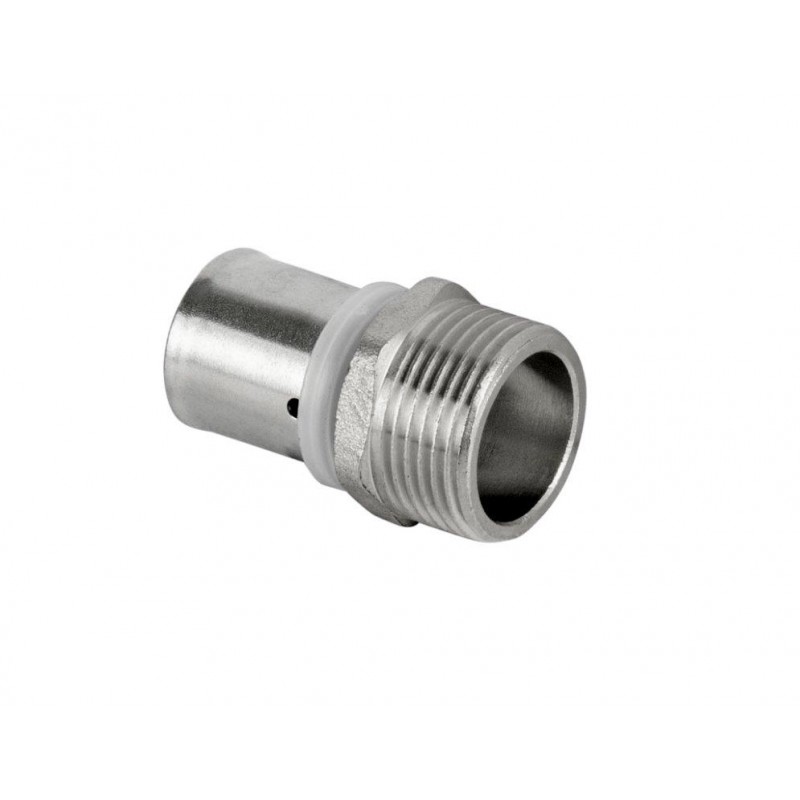

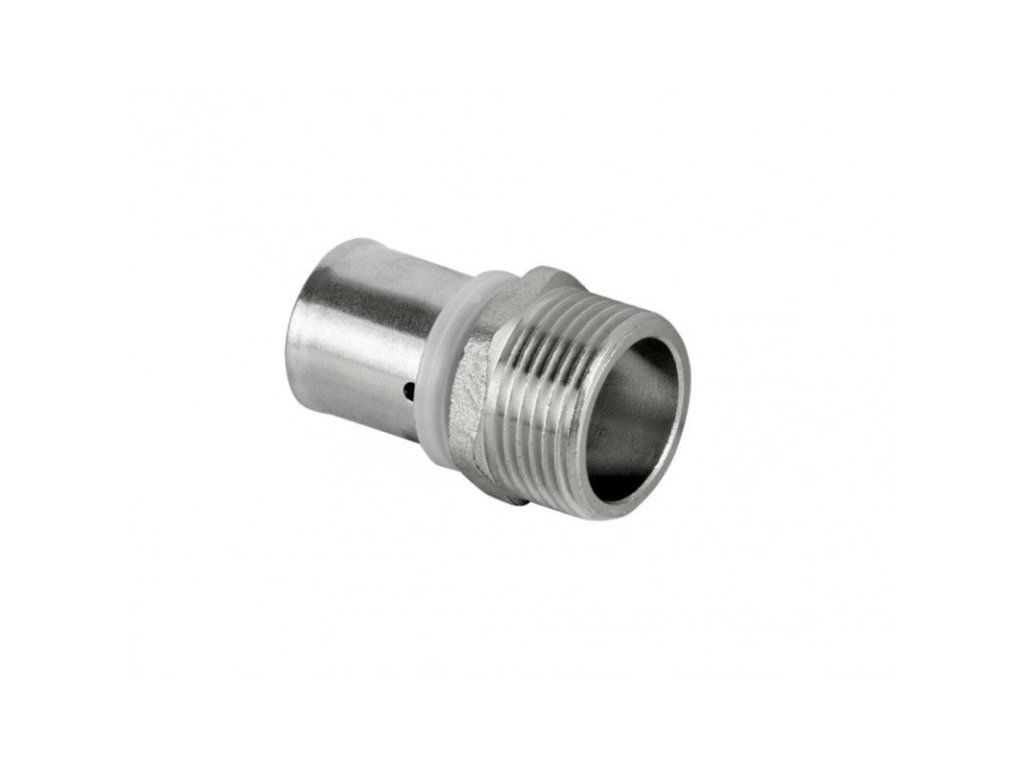

Tlakový přechod PEX / VĚTRNÉ ŠROUBENÍ (25x1 palce)

Detailní popis produktu

Velkopříčné PEX potrubí se běžně používá v centrálním vytápění a v systémech teplé a studené vody, kde jsou vyžadovány vysoké průtoky. To zahrnuje hlavní dodatkové linky k rozdělovačům, vstupy a výstupy kotlů a svislé vývody sloužící více vývodům. V takových aplikacích je důležité udržovat konzistentní vnitřní průměr, aby nedocházelo ke ztrátě tlaku a zajištěna byla účinná funkce systému. Tlakový přechod PEX s větrným šroubením je speciálně navržen pro tyto kritické spoje, kde je potrubí PEX-AL-PEX o průměru 25 mm nutné připojit k celému větrnému šroubení 1 palce bez zmenšení průřezu průtoku. Přechod je vhodný jak pro bytové, tak i komerční instalace, včetně panelových domů a průmyslových zařízení se složitými potrubními rozvětvěními.

Při práci s touto formou přechodu musí montéři zajistit, že potrubí je správně připraveno a že proces stlačení je proveden vhodnými nástroji. U-profile poskytují pevné uchopení stěny potrubí, což zajišťuje těsné spojení. Přechod je určen pro použití v uzavřených systémech a je vhodný jak pro teplou, tak i studenou vodu. Není doporučeno k použití v systémech s agresivními médii nebo tam, kde je vyžadováno časté demontážní a montážní opakování.

Technické parametry

Značka	Hydroland
Typ	Tlakový přechod PEX, přechod na větrné šroubení
Průměr potrubí	25 mm
Velikost šroubení	1 palec větrné
Způsob spojení	Tlak, U-profile
Materiál	Leštěná mosaz
Záruka	10 let
EAN	5900308750223
Kód	PEX-Z.Z.GZ25X1

Technické parametry tohoto přechodu jsou klíčové pro správné navrhování systému a výběr komponent. Průměr potrubí PEX-AL-PEX o průměru 25 mm zajišťuje vysokou kapacitu průtoku, zatímco větrné šroubení o průměru 1 palec umožňuje standardní spojení potrubí. U-profile zajišťují bezpečné a trvanlivé spojení, a konstrukce z leštěné mosazi poskytuje odolnost proti korozi. 10letá záruka odráží trvanlivost a spolehlivost přechodu v dlouhodobém provozu.

Montáž a připojení

Instalace tlakového přechodu PEX s větrným šroubením vyžaduje standardní nástroj pro stlačení PEX kompatibilní s U-profile. Postup zahrnuje zříznutí potrubí PEX-AL-PEX na správnou délku, odstranění hrnku z řezu a vložení do přechodu až po zastavovací část. Poté jsou U-profile stlačeny nástrojem, což zajišťuje bezpečné a těsné spojení. Větrné šroubení o průměru 1 palec je standardní BSP šroubení a musí být utěsněno PTFE páskou nebo O-kroužkem v závislosti na požadavcích systému.

Klíčové kontroly při montáži zahrnují ověření správného průměru potrubí, zajištění, že U-profile jsou plně stlačeny, a potvrzení, že šroubení je správně utěsněno. Běžné chyby při montáži zahrnují použití špatného nástroje pro stlačení, což může vést k nedokonalému nebo nerovnoměrnému stlačení, a nedostatečné použití utěsnění na šroubení. Tyto chyby mohou vést k únikům nebo předčasnému selhání spojení.

Kompatibilita a příslušenství

Tento přechod je kompatibilní se všemi standardními potrubími PEX-AL-PEX o průměru 25 mm a může být připojen ke kterékoliv systému využívající větrné šroubení o průměru 1 palec. Je vhodný pro použití s rozdělovači, kotly a dalšími komponenty, které vyžadují spojení s plným průtokem. Při instalaci je důležité zajistit, že potrubí je správně rozměrově a že tlak a teplota systému jsou v rámci provozních limitů přechodu. K montáži nejsou potřeba žádné další příslušenství, ale mohou být použity standardní utěsnění jako PTFE pásky nebo O-kroužky v závislosti na aplikaci.

Technický pozadí pro návrháře

Tlakový přechod PEX funguje tak, že stlačí U-profile kolem vnější stěny potrubí PEX-AL-PEX. To vytvoří mechanické spojení, které zabrání únikům a zajišťuje bezpečné připojení. Přechod je navržen tak, aby zachoval vnitřní průměr potrubí, čímž se minimalizuje odpor průtoku a maximalizuje účinnost systému.

Integrace tohoto přechodu do systému závisí na celkovém návrhu a požadavcích aplikace. Je zvláště užitečný v hlavních dodatkových linkách, kde jsou vyžadovány vysoké průtoky a kde by snížení průměru mohlo vést ke ztrátě tlaku. Doba životnosti přechodu je ovlivněna faktory jako je tlak systému, teplota a kvalita instalace. Správná instalace a pravidelná kontrola mohou pomoci zajistit dlouhodobou funkčnost a spolehlivost.

Služba a provoz

Po instalaci vyžaduje tlakový přechod minimální údržbu. Je navržen pro dlouhodobé použití a nevyžaduje pravidelnou údržbu. Doporučuje se však pravidelně kontrolovat spojení na známky opotřebení nebo úniků. Pokud jsou detekovány jakékoli problémy, přechod by měl být okamžitě nahrazen, aby se zabránilo dalšímu poškození systému. 10letá záruka poskytuje jistotu trvanlivosti a spolehlivosti přechodu v provozu.

Nejčastější otázky

Může být tento přechod použit s potrubím PEX-AL-PEX v systému teplé vody?
Ano, přechod je vhodný pro použití jak v systémech teplé, tak i studené vody. Konstrukce z leštěné mosazi a U-profile zajišťují bezpečné a trvanlivé spojení, které vydrží provozní podmínky systému teplé vody.

Je kompatibilní se standardními nástroji pro stlačení PEX?
Ano, přechod je navržen k použití se standardními nástroji pro stlačení PEX kompatibilními s U-profile. Důležité je použít správný nástroj, aby bylo zajištěno bezpečné a správné spojení.

Může být použit v systémech s vysokým tlakem?
Ano, přechod je vhodný pro použití v uzavřených systémech. Konstrukce z leštěné mosazi a bezpečné stlačení zajišťují, že přechod vydrží provozní tlaky typické pro kanalizační nebo vytápěcí systémy.

Je možné přechod znovu použít po demontáži?
Ne, přechod není navržen pro opakované použití po demontáži. Stlačení je navrženo jako jednorázová instalace, a opětovné použití může vést k slabému nebo nepředvídatelnému spojení.
