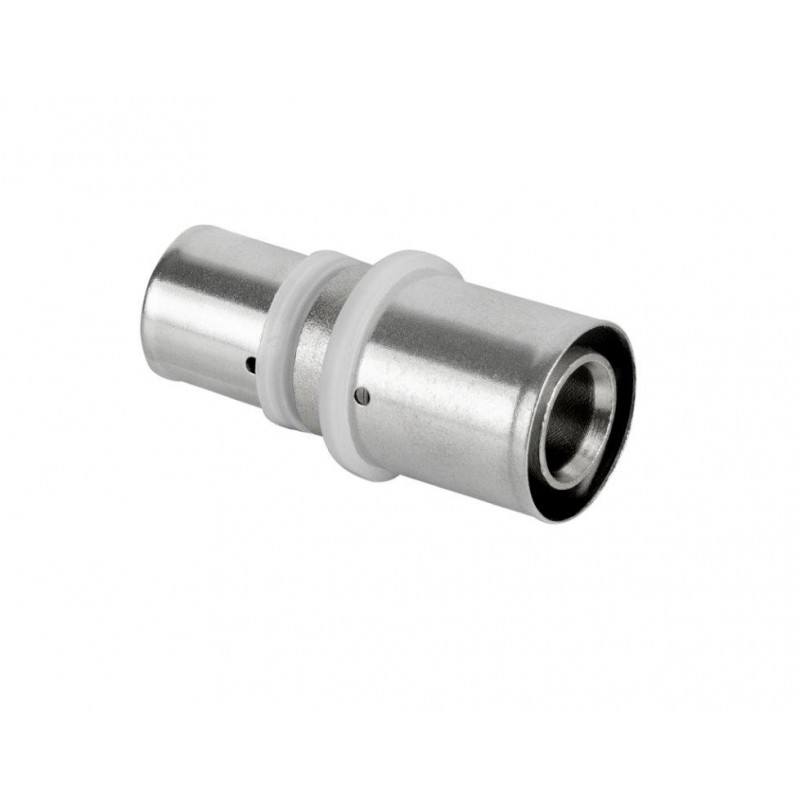

PEX / PEX stlačovací redukce (20x16)

Detailní popis produktu

Tato PEX stlačovací redukce se běžně používá ve vytápěcích a potrubních systémech v obytných i komerčních budovách pro spojování PEX trubek různých průměrů. Je vhodná pro aplikace, kde je třeba snížit průměr potrubí, aby byla zajištěna integrita systému a efektivita toku. Montéry pracující na podlahovém vytápění, na systémech teplé a studené vody nebo na radiálních vytápěcích smyčkách si tento přípojkový materiál ocení díky bezpečnosti a netěsnosti spojení. Konstrukce z mosazi s nízkým obsahem olova poskytuje odolnost proti korozi a zaručuje dlouhou trvanlivost ve vlhkém prostředí.

Přípojkový materiál je navržen tak, aby se používal s běžnými PEX stlačovacími nástroji a je kompatibilní s PEX-A, PEX-B a PEX-C trubkami. Je zvláště užitečný v systémech, kde jsou prostorové omezení nebo návrhové požadavky vyžadují snížení průměru potrubí bez ohrožení hydraulického výkonu systému. U-profilové stlačovací čelisti zajistí pevné a homogenní stlačení kolem PEX trubky, což minimalizuje riziko netěsností nebo selhání spojení.

Technické parametry

Kód	PEX-Z.ZR20X16
Značka	Hydroland

Technické parametry této PEX stlačovací redukce jsou zásadní pro správné rozměrování a výběr. Rozměr 20x16 označuje přechod z PEX trubky s vnějším průměrem 20 mm na PEX trubku s vnějším průměrem 16 mm. To umožňuje snížení průměru potrubí, přičemž se zajišťuje kompatibilita s běžnými PEX stlačovacími nástroji a přípojkami. Mosazná konstrukce s nízkým obsahem olova zaručuje mechanickou pevnost a odolnost proti chemickému a tepelnému poškození v běžných potrubních a vytápěcích systémech.

Montáž a připojení

Pro montáž PEX-Z.ZR20X16 musí montér nejprve upravit PEX trubku tak, že ji čistě přestříhá a odstraní hrany. Redukci pak nasune na trubku většího průměru a umístí tak, že menší konec sedne do příslušné trubky. K stlačení přípojkového materiálu kolem trubky se používá běžný PEX stlačovací nástroj s U-profilovými čelistmi. Je důležité zajistit, že stlačení proběhne rovnoměrně a že nástroj je správně zarovnaný, aby nedošlo ke zkroucení nebo nedokonalému stlačení. Běžné chyby při montáži zahrnují použití nesprávného profilu stlačovacího nástroje, nedostatečný tlak při stlačování nebo nedbalé čišťování trubky před montáží, což může vést k netěsnostem nebo snížení účinnosti systému.

Kompatibilita a příslušenství

Tato PEX stlačovací redukce je kompatibilní s běžnými PEX trubkami a stlačovacími nástroji. Lze ji použít s PEX-A, PEX-B a PEX-C trubkami za předpokladu, že vnější průměry odpovídají specifikacím 20 mm a 16 mm. Pro kompletní montáž se doporučuje použít PEX stlačovací nástroje s U-profilovými čelistmi a mít k dispozici dostatečné množství PEX trubek a dalších přípojkových materiálů, jako jsou ohyby, křížení a ventily. K základní montáži se nepotřebují žádné další příslušenství, ale je vhodné mít k dispozici nástroj na odstraňování hran a řezný nástroj pro přípravu trubky.

Technický pozadí pro návrháře

PEX-Z.ZR20X16 vytváří mechanické spojení mezi dvěma PEX trubkami různých průměrů. Mosazná konstrukce s nízkým obsahem olova poskytuje odolný a koroze odolný obal pro spojení. U-profilové stlačovací čelisti umožňují rovnoměrné stlačení kolem PEX trubky, čímž se zajistí bezpečné a netěsné spojení. Vlastnosti mosazi kombinované s nátěrem niklem způsobují, že tento přípojkový materiál je vhodný jak pro teplou, tak pro studenou vodu. Integrace tohoto přípojkového materiálu do systému závisí na celkovém návrhu potrubní sítě, včetně požadovaných průtoků, tlakových hladin a tepelných roztažností PEX trubek. Trvanlivost přípojkového materiálu je ovlivněna kvalitou montáže, kompatibilitou s PEX trubkami a provozními podmínkami systému.

Servis a provoz

Tato PEX stlačovací redukce vyžaduje minimální údržbu po montáži. V dokumentaci produktu nejsou uvedeny žádné servisní intervaly, protože přípojkový materiál je navržen pro dlouhou trvanlivost za normálních provozních podmínek. Je však důležité pravidelně kontrolovat spojení na případné známky netěsností, koroze nebo mechanického poškození. Pokud jsou detekovány jakékoli problémy, přípojkový materiál by měl být okamžitě nahrazen, aby nedošlo k poruše systému. Desetiletá záruka poskytovaná výrobcem pokrývá vadu materiálu nebo výroby za normálního použití, ale nezahrnuje poškození způsobené nesprávnou montáží nebo zneužitím.

Nejčastější dotazy

Může být PEX-Z.ZR20X16 použit s PEX-C trubkami?
Ano, PEX-Z.ZR20X16 je kompatibilní s PEX-C trubkami za předpokladu, že vnější průměr trubek odpovídá specifikacím 20 mm a 16 mm přípojkového materiálu.

Jaký typ stlačovacího nástroje je potřeba pro tento přípojkový materiál?
Je potřeba běžný PEX stlačovací nástroj s U-profilovými čelistmi pro stlačení přípojkového materiálu kolem PEX trubky. Použití jiného profilu nástroje může vést k nedokonalému nebo nerovnoměrnému stlačení.

Je možné tento přípojkový materiál znovu použít po montáži?
Ne, jakmile je PEX-Z.ZR20X16 stlačen na PEX trubku, nemůže být znovu použit. Přípojkový materiál je navržen pro jednorázovou montáž a musí být nahrazen, pokud je potřeba změnit nebo opravit spojení.

Může být tento přípojkový materiál použit v uzavřeném radiálním vytápěcím systému?
Ano, PEX-Z.ZR20X16 je vhodný pro použití v uzavřeném radiálním vytápěcím systému. Je navržen tak, aby zajišťoval integritu systému a zabránil netěsnostem jak v systémech teplé, tak studené vody.
