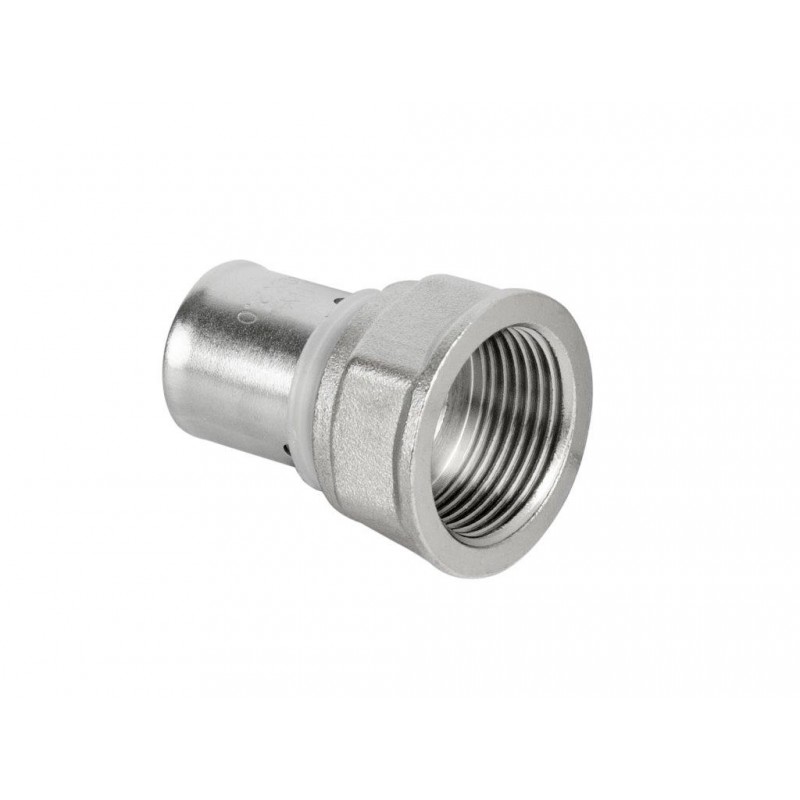

PEX/INTERNAL THREAD Stlačovací přechod (20x1/2 palce)

Detailní popis produktu

Tento PEX stlačovací přechod se běžně používá v obytných i komerčních budovách pro spojování PEX trubek v topných, potrubních a sanitárních systémech. Je vhodný pro aplikace, kde je vyžadována bezpečná a netěsná spojka mezi PEX trubkami a závitovými komponentami. Přechod je navržen pro použití v systémech pracujících za standardních hydraulických podmínek, kde musí montér zajistit správné rozměry a zarovnání během montáže.

Přechod je zvláště užitečný v systémech, kde PEX trubky jsou spojeny s ventily, přípojkami nebo jinými komponentami s vnitřním závitem. Často se používá v podlahovém vytápění, distribuci teplé a studené vody a jiných aplikacích, kde je vyžadována flexibilita a odolnost. Stlačovací spojení zajišťuje těsné uzavření bez potřeby dalších těsnicích materiálů.

Technické parametry

Montáž a spojení

Montáž zahrnuje vložení PEX trubky do přechodu a její zabezpečení pomocí stlačovacího nástroje s U-ramínky. Ramínka musí být správně zarovnána s přechodem, aby byl zajištěn rovnoměrný stlačovací efekt a bezpečné spojení. Vnitřní závit umožňuje přímé spojení s závitovými komponentami, jako jsou ventily nebo potrubní přípojky. Je důležité ověřit, že PEX trubka je před vložením čistě zříznutá a bez ostrých hran.

Běžné chyby při montáži zahrnují nesprávné stlačovací tlaky, špatné zarovnání ramínek nebo použití nesprávného rozměru přechodu pro trubku. Tyto chyby mohou vést k únikům nebo snížení výkonu systému. Po montáži by měla být spojka vizuálně kontrolována na rovnoměrné stlačení a správné sednutí trubky v přechodu.

Kompatibilita a příslušenství

Tento přechod je kompatibilní s PEX trubkami o určeném vnějším průměru a s komponenty, které mají vnitřní závit o velikosti 1/2 palce. Používá se obvykle spolu se stlačovacím nástrojem navrženým pro U-ramínka. Další komponenty, jako jsou PEX trubky, ventily a závitové přípojky, mohou být potřeba k dokončení montáže. Montéři by měli zajistit, že všechny komponenty pocházejí z kompatibilních systémů, aby se zabránilo únikům nebo problémům s výkonem.

Technický pozadí pro projektanty

Přechod funguje tak, že stlačovací nástroj stlačí PEX trubku proti vnitřním stěnám přechodu. Materiál mosazi s leštěním poskytuje odolnost proti korozi a odolnost, což z něj dělá vhodný komponent pro dlouhodobé použití ve vodních systémech. U-ramínka zajistí rovnoměrné rozdělení tlaku během stlačování, což je klíčové pro udržení netěsné spojky. Přechod se integruje do systému tím, že vytvoří mechanické spojení s PEX trubkou a závitové spojení s ostatními komponentami systému.

Doba životnosti přechodu je ovlivněna kvalitou montáže, stavem PEX trubky a provozními podmínkami systému. Správné stlačení a zarovnání jsou zásadní pro maximalizaci výkonu a minimalizaci rizika selhání. Přechod je navržen pro použití v systémech se standardními hydraulickými a tepelnými podmínkami, jak je definováno v technických specifikacích výrobce.

Služba a provoz

Po montáži vyžaduje přechod minimální údržbu. Je však důležité pravidelně kontrolovat spojení na známky opotřebení, koroze nebo úniku. Pokud jsou zjištěny jakékoliv problémy, přechod by měl být okamžitě vyměněn, aby se zabránilo selhání systému. Přechod je navržen pro dlouhodobé použití a nevyžaduje pravidelné servisní intervaly. Jakákoli údržba by měla být prováděna kvalifikovaným technikem, aby byla zajištěna integrita spojení.

Nejčastější otázky

Může být tento přechod použit s PEX-a trubkou?
Ano, pokud vnější průměr PEX-a trubky odpovídá specifikacím přechodu podle technického listu výrobce.

Je vhodný pro spojení s 1/2 palcovým závitovým ventilem?
Ano, vnitřní závit přechodu je navržen pro přímé spojení s komponentami s vnitřním závitem o velikosti 1/2 palce.

Může být přechod použit v uzavřeném topném systému?
Ano, je vhodný pro použití v topných systémech, kde jsou PEX trubky spojeny s závitovými komponentami, pokud systém pracuje v rámci standardních hydraulických a tepelných podmínek.

Jaký typ stlačovacího nástroje je potřeba?
Je potřeba stlačovací nástroj s U-ramínky, aby bylo zajištěno bezpečné a netěsné spojení. Nástroj musí být kompatibilní s návrhem a specifikacemi přechodu.
