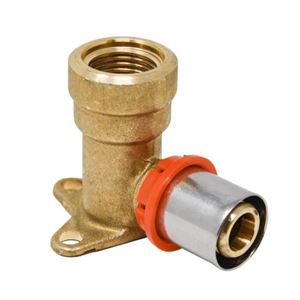

Lisovací stěna - konec - 1/2 "Fx16

Detailní popis produktu

Stlačené koncové spoje jsou zásadními komponentami moderních otopných a potrubních systémů, zejména v aplikacích, kde je vyžadována vysoká spolehlivost a odolnost vůči tepelnému namáhání. Tento typ spoje se běžně používá v obytných i komerčních budovách, včetně systémů podlahového vytápění, centrálního vytápění a distribuce teplé vody. Model IVAR.MP 5760 je navržen pro prostředí, kde systém pracuje při jmenovitém tlaku PN 10 a teplotách až 120 °C. Je určen pro použití s potrubím z křížově propojeného polyethylen (PE-X) ALPEX a TURATEC, které jsou známé svou flexibilitou a odolností v aplikacích s teplou vodou.

Instalace spoje probíhá pomocí stlačovacího nástroje, který stlačí kroužek a těsnění kolem potrubí, čímž vznikne netěsný spoj. Tato metoda eliminuje potřebu závitování nebo pálení, což snižuje čas montáže a riziko lidské chyby. Spoj je vhodný jak pro nové instalace, tak pro opravy systému, a jeho odolný design zajišťuje dlouhodobou funkci i v náročném prostředí.

Technické parametry

Materiál	Mosaz CW617N
Provozní teplota	+120 °C
Jmenovitý tlak	PN 10
Kód	513001MPHD
Značka	IVAR

Jmenovitý tlak PN 10 a maximální provozní teplota +120 °C jsou zásadní pro určení vhodnosti tohoto spoje v konkrétních aplikacích. Tyto parametry zaručují, že spoj dokáže zvládnout běžné podmínky domácích systémů teplé vody a vytápění. Výběr materiálu – mosaz CW617N pro tělo a nerezová ocel pro kroužek – poskytuje odolnost proti korozi a mechanickému namáhání, což jej činí ideálním pro uzavřené systémy a dlouhodobé instalace.

Instalace a připojení

Pro instalaci stlačeného koncového spoje IVAR.MP 5760 musí montér nejprve připravit potrubí – vyříznout ho čistě a odstranit hrany na konci. Potrubí je pak vloženo do spoje až ke značce zastavení. Stlačovací nástroj se používá k stlačení kroužku a těsnění kolem potrubí, čímž se zajistí beznetěsné spojení. Spoj disponuje závitovou vnitřní částí 1/2 palce (F) a průměrem potrubí 16 mm. Důležité je ověřit, že potrubí je správně vloženo až ke značce zastavení, a že stlačovací nástroj je správně zarovnaný, aby nedošlo k poškození spoje. Běžné chyby při instalaci zahrnují přestlačení, které může deformovat spoj, a nedostatečné stlačení, které může vést k nestabilnímu spojení.

Kompatibilita a příslušenství

Tento stlačený koncový spoj je specificky navržen pro použití s potrubím ALPEX a TURATEC z PE-X. Je kompatibilní se standardními stlačovacími nástroji používanými v průmyslu. Pro kompletní instalaci mohou být potřeba další příslušenství: stlačovací nástroje, nůžky na potrubí, ústrojí na odstraňování hran a těsnící kroužky. Pro tento model nejsou uvedeny žádné související produkty.

Technický pozadí pro projektanty

Spoj IVAR.MP 5760 funguje na principu mechanického stlačení, při kterém je kroužek stlačen kolem potrubí a vytvoří hermetické těsnění. Mosazené tělo poskytuje konstrukční pevnost a odolnost vůči tepelné dilataci, zatímco pryžové těsnění EPDM zajišťuje vodotěsné spojení. Nerezový kroužek přidává trvanlivost a odolnost vůči mechanickému opotřebení. Spoj se integruje do systému připojením k potrubí a zabezpečením stlačovacím nástrojem. Trvanlivost spoje je ovlivněna faktory jako kvalita instalace, provozní tlak a teplotní kolísání. Správná instalace a dodržování pokynů výrobce jsou základem pro optimální výkon.

Servis a provoz

Tento stlačený koncový spoj vyžaduje minimální servis díky své odolné konstrukci a těsnému spojení. V technické dokumentaci nejsou uvedeny žádné pravidelné intervaly servisu. Doporučuje se však pravidelně kontrolovat spoj na známky opotřebení, koroze nebo úniku. Pokud byly zjištěny jakékoli problémy, je nutné spoj nahradit, aby byla zachována integrita systému. Spoj je navržen pro dlouhodobé použití a nemusí být při běžných provozních podmínkách pravidelně servisován.

Příbuzná otázka

Lze IVAR.MP 5760 použít s měděným potrubím?
Ne, tento spoj je specificky navržen pro použití s potrubím ALPEX a TURATEC z PE-X. Použití s měděným potrubím by nebylo kompatibilní a mohlo by vést k selhání spojení.

Je spoj vhodný pro systémy s teplou vodou?
Ano, spoj je schválen pro provozní teploty až 120 °C, což jej činí vhodným pro systémy s teplou vodou a vytápění.

Lze spoj použít v tlakovém systému?
Ano, spoj je schválen pro jmenovitý tlak PN 10, což je vhodné pro většinu domácích a komerčních systémů s teplou vodou a vytápěním.

Je spoj kompatibilní se standardními stlačovacími nástroji?
Ano, IVAR.MP 5760 je navržen tak, aby byl kompatibilní se standardními stlačovacími nástroji běžně používanými v průmyslu pro instalace potrubí z PE-X.
