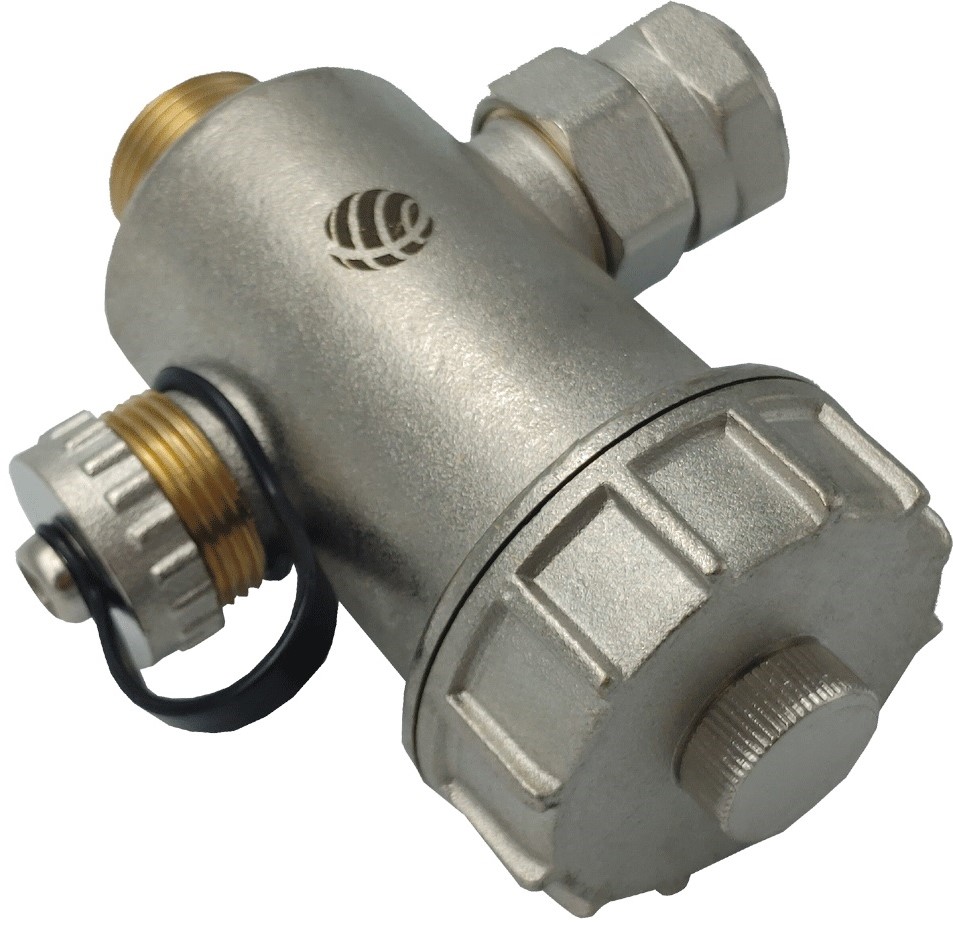

Magnetický oddělovač nečistot z mědi 3/4 palce pro kotlové vytápění, pevné připojení

Detailní popis produktu

Magnetické oddělovadla nečistot jsou základní komponenty v otopných soustavách, kde účinnost a trvanlivost kotle závisí na čistotě oběhující vody. V obytných a komerčních budovách s konvenčními otopnými kotli pomáhají tyto zařízení zabránit poškození způsobenému zavěšenými feromagnetickými částicemi. Instalatéři často potkávají magnetit a jiné kovové nečistoty v otopných okruzích, které se mohou hromadit ve výměnících tepla a snižovat tepelnou účinnost. Tato kompaktní verze o rozměru 3/4 palce je ideální pro menší otopné soustavy, kde by těleso o rozměru 1 palec bylo příliš velké.

Při integraci do otopné soustavy se oddělovač obvykle instaluje na návratové trubce hned před kotlem. Tato poloha zajišťuje, že všechna oběhující voda projde magnetickým polem, než dosáhne citlivých komponent. Pevné připojení eliminuje potřebu dalších adaptéru, což zjednodušuje montáž v úzkých strojovnách nebo kotelnách.

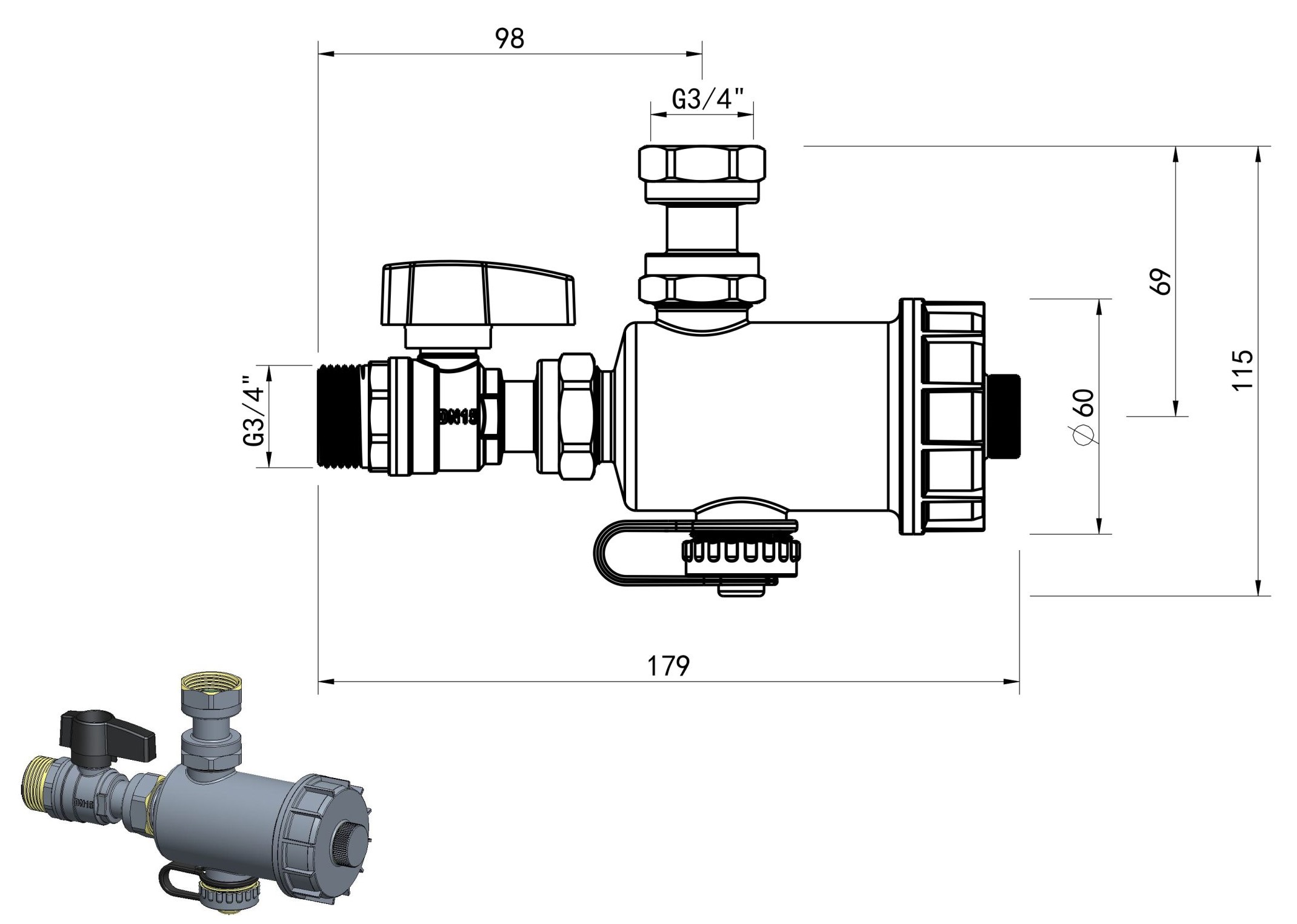

Technické parametry

Typ	Magnetický oddělovač nečistot, pevný
Závitové připojení	3/4 palce
Max. teplota	≤ 110°C
Max. tlak	≤ 1,0 MPa (10 bar)
Kód	SEP.MAG.3/4S
Značka	Hydroland

Maximální provozní teplota 110 °C a tlaková odolnost 10 bar způsobuje, že tento model je vhodný pro standardní otopné aplikace. Velikost závitu 3/4 palce je vhodná pro menší průměry potrubí běžně používané v obytných a kompaktních komerčních systémech. Tyto parametry jsou kritické pro zajištění kompatibility s existujícími rozměry potrubí a provozními podmínkami systému.

Instalace a připojení

Pevné závitové připojení o rozměru 3/4 palce nevyžaduje žádné dodatečné adaptéry pro standardní otopné potrubí. Instalatéři by měli zajistit, že oddělovač je umístěn na návratové trubce s proudem vyznačeným na tělese. Běžnou chybou je instalace jednotky na přívodní trubce, což může snížit její účinnost. Zkontrolujte, zda místo instalace umožňuje snadný přístup při údržbě. Jednotka by měla být instalována s lehkým sklonem, aby usnadnila shromažďování nečistot na dně magnetické komory.

Kompatibilita a příslušenství

Tento magnetický oddělovač nečistot je speciálně navržen pro otopné okruhy a není vhodný pro systémy teplé užitkové vody. Je kompatibilní se standardními měděnými potrubními adaptéry a kohouty o rozměru 3/4 palce. K provozu není třeba žádné další příslušenství, protože jednotka nemá výměnné filtrací vložky. Instalatéři by měli zajistit, že otopný systém je vhodně rozměrován pro průtokovou kapacitu oddělovače.

Technický pozadí pro projektanty

Princip fungování je založen na magnetické síle: feromagnetické částice v oběhující vodě jsou zachyceny vnitřním magnetem. Měděné těleso poskytuje dobrou odolnost proti korozi pro dlouhodobé použití v uzavřených otopných systémech. Pevné připojení zajišťuje bezpečné těsnění bez potřeby těsnění nebo O-ringu. Účinnost jednotky závisí na rychlosti průtoku a koncentraci feromagnetických částic ve vodě. Správná integrace do systému zajišťuje kontinuální ochranu výměníků tepla a oběhových čerpadel.

Údržba a provoz

Během údržby kotle lze shromážděné nečistoty manuálně odstranit z magnetické komory. Jednotka nemá žádné výměnné části, takže může být ihned po očistě opětovně nasazena do provozu. Nejsou specifikovány žádné plánované intervaly údržby, ale doporučuje se kontrolovat jednotku během pravidelné údržby kotle. Vizualizace magnetické komory ukáže, zda je potřeba provést očistu.

Nejčastější otázky

Lze tento oddělovač použít v systému teplé užitkové vody?
Ne, je speciálně navržen pro otopné okruhy a není vhodný pro aplikace s teplou užitkovou vodou.

Je třeba pro provoz jednotky použít filtrací vložku?
Ne, jednotka nemá filtrací vložku a spoléhá se pouze na magnetické pole pro zachycení feromagnetických částic.

Lze tuto verzi nainstalovat na přívodní trubku kotle?
Doporučuje se nainstalovat jednotku na návratovou trubku hned před kotlem, aby všechna oběhující voda projela magnetickým polem.

Je tato verze vhodná pro vysokotlaké otopné systémy?
Je vybavena maximálním tlakem 10 bar, což způsobuje, že je vhodná pro standardní otopné systémy.
