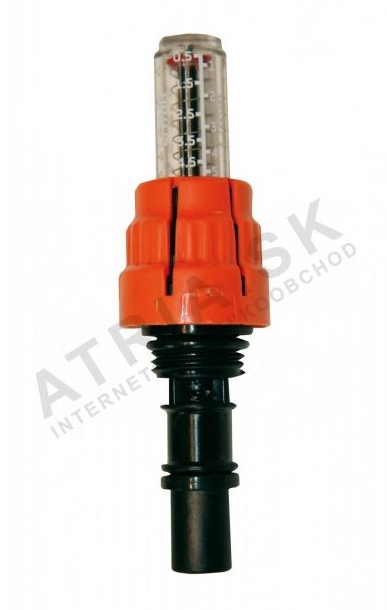

Regulační průtokový měrící přístroj - pro rozdělovače IVAR - 1 palce; EK

Detailní popis produktu

Regulátory průtoku jsou esenciálními komponentami v hydronických topných systémech, zejména v instalacích s více zónami, jako je podlahové vytápění, radiátory a kombinované systémy. Umožňují přesné řízení průtoků v jednotlivých okruzích, čímž zajistí vyváženou výkonovou charakteristiku systému a energetickou účinnost. Instalatéři pracující na bytových i komerčních budovách často integrují tyto zařízení do rozdělovačových systémů, aby efektivně řídili rozdělení tepla. Správná instalace a uvedení do provozu jsou kritická pro zabránění nerovnováhy a neefektivity systému.

Při práci s rozdělovačovými systémy musí technici zohlednit kompatibilitu regulátorů průtoku s konkrétním modelem rozdělovače a celkovým návrhem systému. To zahrnuje ověření provozních parametrů, jako jsou teplota a tlak, aby bylo zajištěno spolehlivé fungování zařízení za očekávaných podmínek. Regulátor průtoku musí být instalován v místě, které umožňuje snadný přístup k údržbě a monitorování, a systém musí být před uvedením do provozu vyčištěn podle pokynů výrobce, aby se odstranily nečistoty, které by mohly ovlivnit výkon.

Technické parametry

Provozní teplota	+90 °C
Jmenovitý tlak	PN 10
EAN	8595145908363
Hmotnost	0,105 kg
Kód	KIT50620410
Značka	IVAR

Provozní teplota +90 °C a jmenovitý tlak PN 10 jsou klíčové parametry při výběru tohoto regulátoru průtoku pro systémy s mírnými tepelnými a hydraulickými podmínkami. Tyto hodnoty zajišťují kompatibilitu se standardními topnými systémy a pomáhají určit vhodnost pro konkrétní aplikace. Rozsah průtoku od 0 do 5 l/min je vhodný pro okruhy s nízkým průtokem, což jej činí ideálním pro jemné ladění a vyvážení v systémech založených na rozdělovačích.

Instalace a připojení

Regulátor průtoku je navržen pro připojení 1 palce, obvykle pomocí závitových spojek kompatibilních se standardními rozdělovačovými systémy. Během instalace zajistěte, že regulátor průtoku je správně orientován podle směru průtoku uvedeného na zařízení. Před montáží regulátoru zkontrolujte, že rozdělovačový systém je čistý a bez nečistot, aby se zabránilo zácpám nebo poškození. Běžnou chybou je nesprávná orientace, což může vést k nepřesným měřením nebo poškození vnitřních komponent. Vždy ověřte utěsnění spoje a zajistěte, že systém je správně uzavřen, aby se zabránilo únikům.

Kompatibilita a příslušenství

Tento regulátor průtoku je specificky navržen k použití s rozdělovači IVAR.CS 553, IVAR.CI 553, IVAR.CI 557 a IVAR.UNIMIX. Není kompatibilní s jinými rozdělovačovými systémy, pokud to výrobce explicitně neuvádí. K základní instalaci není potřeba žádné další příslušenství, ale doporučuje se vyčištění a úprava systému přípravkem GEL.LONG LIFE 100 před uvedením do provozu. Zajistěte, že rozdělovač a potrubí jsou kompatibilní s materiály a provozními podmínkami regulátoru průtoku.

Technický pozadí pro projektanty

Regulátor průtoku pracuje tak, že měří okamžitý průtok skrze okruh a případně jej upravuje. Je vyroben z plastů PPA a ABC, které mají dobrý odolnost proti tepelnému a chemickému stresu v topných systémech. Návrh umožňuje integraci do rozdělovačových systémů bez nutnosti dalších ventilů nebo aktuátorů. Doba trvanlivosti a účinnost zařízení závisí na kvalitě systémové vody, přítomnosti nečistot a pravidelnosti údržby. Správný návrh systému, včetně dostatečné filtrace a čištění, je zásadní pro zajištění dlouhodobého výkonu.

Údržba a provoz

Pravidelná kontrola regulátoru průtoku je doporučena, aby byly zajištěny přesné měření a správná funkce. Během pravidelné údržby zkontrolujte případné známky opotřebení, zácp nebo úniků. Pokud systém pracoval s viditelnými nečistotami nebo bez předchozího čištění, je vhodné proces čištění opakovat. Nejsou stanoveny konkrétní intervaly údržby, ale jakákoli odchylka v měření průtoku by měla vyvolat vyšetření stavu systému. Výrobce nepřebírá odpovědnost za poruchy způsobené nečistotami v systému, proto je důležité dodržovat pokyny k uvedení do provozu.

Nejčastější otázky

Může být tento regulátor průtoku použit s jinými rozdělovačovými systémy než IVAR.CS 553, IVAR.CI 553, IVAR.CI 557 a IVAR.UNIMIX?
Ne, je specificky navržen k použití s těmito modely a není zaručeno, že bude fungovat správně s jinými rozdělovači.

Je nutné použít přípravek GEL.LONG LIFE 100 s tímto regulátorem průtoku?
Ano, výrobce doporučuje použití přípravku GEL.LONG LIFE 100 k úpravě systému před uvedením do provozu, aby se zabránilo poškození způsobenému nečistotami.

Co se stane, pokud systém není vyčištěn před instalací?
Nesprávné čištění systému může vést ke zácpám nebo poškození regulátoru průtoku, a výrobce nepřebírá odpovědnost za takové problémy.

Může být tento regulátor průtoku použit v systémech s vyšší provozní teplotou?
Ne, maximální provozní teplota je +90 °C, a překročení této hodnoty může způsobit deformaci nebo selhání zařízení.
