Šroub pro sluneční potrubí - sada DN12

Detailní popis produktu

Sada AVANSA 602SET SOLARU DN12 se běžně používá ve slunečních tepelných instalacích k ukončení nerezových potrubních systémů. Typicky se vyskytuje v domácích i komerčních slunečních topných systémech, kde je vyžadována přesná a odolná ukončení potrubí. Montéři pracující se slunečními kolektory a výměníky tepla se s touto sadou setkají při připojování potrubí k kolektorovým rozdělovačům nebo systémovým spojům. Sada zajišťuje spolehlivé těsnění a mechanickou podporu, čímž snižuje riziko netěsností a nesrovnání v prostředí vysokých teplot.

Korektní instalace této ukončovací sady je zásadní pro udržení integrity systému a tepelné účinnosti. Sada je navržena k použití s běžným nerezovým potrubím DN12 a je kompatibilní s typickými konfiguracemi slunečních systémů. Často se používá společně s deformacními šrouby k tvarování potrubí pro bezpečné připojení. Mosazné komponenty poskytují odolnost proti korozi a mechanickou stabilitu, zatímco vysokoteplotní těsnění zajišťuje trvanlivé těsnění.

Technické parametry

Jmenovitý průměr	DN 12
Hmotnost	0,1 kg
Kód	602SET SOLARU DN12
Značka	AVANSA

Jmenovitý průměr DN12 odpovídá závitu 1/2 palce, což zajišťuje kompatibilitu s běžnými slunečními potrubními systémy. Tento parametr je klíčový pro správné rozměrování a výběr, protože definuje vnitřní průtokovou kapacitu a kompatibilitu spojení. Sada je navržena k použití s nerezovým potrubím stejného jmenovitého rozměru.

Montáž a připojení

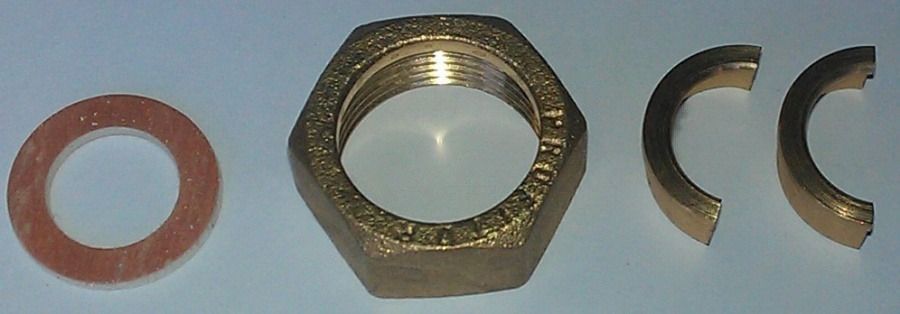

Pro instalaci sady AVANSA 602SET SOLARU DN12 nejprve zkontrolujte, zda je nerezové potrubí správně tvarované pomocí deformacního šroubu. Mosazný šroub je poté naskládán na potrubí, přičemž mezi šroub a konec potrubí jsou umístěny podpěrný kroužek a těsnění. Šroub se utáhne, dokud těsnění nevytvoří bezpečné těsnění. Je důležité zkontrolovat, že potrubí není ohnuté nebo nesrovnalo, neboť to může způsobit nerovnoměrné zatížení těsnění a vést k netěsnostem. Běžné chyby při montáži zahrnují přetížení šroubu, což může poškodit těsnění, a použití nesprávných závitových rozměrů, což může zabránit bezpečnému připojení.

Kompatibilita a příslušenství

Tato sada je specificky navržena pro sluneční nerezové potrubí DN12 a je kompatibilní s běžnými komponentami slunečních systémů. Doporučuje se použít deformacní šroub DN12 k tvarování potrubí před instalací. K instalaci mohou být potřeba i další komponenty, jako jsou nerezové potrubí DN12-DN25 nebo dvojité sluneční potrubní systémy. Související produkty zahrnují deformacní šrouby DN12, nerezové vlnité potrubí DN16 a dvojité sluneční potrubní systémy. Ujistěte se, že všechny komponenty pocházejí ze stejného systému, aby byla zajištěna kompatibilita a integrity systému.

Technický pozadí pro projektanty

Tato ukončovací sada slouží jako mechanické a těsnící rozhraní mezi slunečním potrubím a systémovým rozdělovačem. Mosazný šroub poskytuje vysokou pevnost a odolnost proti tepelnému roztažení, zatímco vysokoteplotní těsnění zajišťuje trvanlivé těsnění i při kolísajících teplotách. Podpěrný kroužek pomáhá udržovat zarovnání a zabraňuje zatížení potrubního spoje. Integrace této sady do systému závisí na celkovém návrhu sítě slunečního potrubí, včetně počtu ukončení a rozložení kolektorů. Vlastnosti materiálů mosaz a těsnění jsou vybrány tak, aby odolaly typickému tepelnému cyklování slunečních systémů, čímž zajišťují dlouhodobou funkčnost a spolehlivost.

Služba a provoz

Při provozu je důležité pravidelně kontrolovat ukončovací sadu na známky opotřebení, jako je degradace těsnění nebo mechanické uvolnění. Pokud je systém vystaven extrémním teplotním kolísáním, mohou být potřeba další kontroly k zajištění integrity těsnění. V návodu nejsou uvedena konkrétní servisní intervaly, ale jakákoli viditelná poškození nebo netěsnosti by měla být okamžitě odstraněna, aby se zabránilo selhání systému. Mosazné komponenty jsou obvykle bezúdržbové, ale těsnění může být nutné vyměnit, pokud ukazuje známky poškození.

Nejčastější otázky

Lze sadu AVANSA 602SET SOLARU DN12 použít s nerezovým vlnitým potrubím?
Ano, sada je navržena pro použití s nerezovým potrubím DN12 a může být použita i s vlnitým potrubím, pokud se před instalací správně tvaruje deformacním šroubem.

Je deformacní šroub nutný pro instalaci?
Ano, doporučuje se použít deformacní šroub DN12 k tvarování potrubí před instalací, aby bylo zajištěno bezpečné připojení a správné těsnění.

Lze tuto sadu použít ve vysokoteplotních slunečních systémech?
Ano, vysokoteplotní těsnění obsažené ve sadě je vhodné pro použití ve slunečních systémech s vysokými teplotami.

Lze použít více sad ve stejném slunečním systému?
Ano, může se použít více sad v závislosti na počtu potřebných ukončení potrubí. Doporučuje se objednat dva deformacní šrouby na sadu, aby se předešlo jejich ztrátě během instalace.
