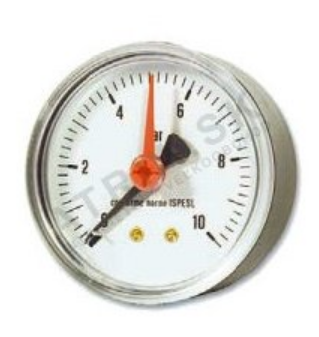

Manometr - osový, D 50, 0 - 10 bar IVAR.MA 50

Detailní popis produktu

Osový manometr je základní komponent v systémech centrálního vytápění, kanalizace a zavlažování, kde je potřeba kontinuálního monitorování tlaku tekutiny. Montéry tyto zařízení často používají v obytných, komerčních a průmyslových budovách, aby zajistili správnou funkci systému a identifikovali potenciální problémy, jako jsou zácpy nebo netěsnosti. Tento manometr je zvlášť vhodný pro aplikace s vodou nebo kompatibilními tekutinami, kde jsou přesné měření tlaku klíčové pro výkon a bezpečnost systému.

V běžných instalacích je zařízení namontováno v blízkosti ovládacího panelu nebo přímo na potrubním systému, aby bylo snadno dostupné pro čtení a kontrolu. Často se vyskytuje v kotlových okruzech, oběhových čerpadlech a systémech roztažných nádob. Kompaktní design a zadní připojení z něj dělají ideální řešení pro úzce omezené prostory a skryté montáže za panely nebo uvnitř skříní.

Technické parametry

Průměr	50 mm
Hmotnost	0,078 kg
Kód	MA50010BB
Značka	IVAR

Instalace a připojení

Pro správnou instalaci manometru zarovnejte závit 1/4 palce na zadní straně s odpovídajícím závitem na potrubním systému. Použijte těsnicí směs nebo Teflonový pás pro zabránění úniku. Ujistěte se, že manometr je namontován svisle a v místě, které je chráněné před vibracemi a přímým slunečním zářením. Před utažením připojení zkontrolujte, že systém je vyrovnán tlakem a závit je plně zapojen. Běžné chyby instalace zahrnují špatné zarovnání, přetížení, které může poškodit vnitřní mechanismus, a použití nekompatibilních těsnicích materiálů, které mohou degradovat za provozních podmínek.

Kompatibilita a příslušenství

Tento manometr je navržen pro použití s běžnými hydraulickými systémy pracujícími v uvedeném rozsahu tlaku. Pro bezpečné připojení se doporučuje použít těsnicí směs nebo Teflonový pás. Při integraci do většího systému zkontrolujte, zda místo montáže umožňuje průměr 50 mm a zda orientace nepřekáží v přístupu ke stupnici. Kromě toho není potřeba žádného dalšího příslušenství, pokud není určeno pro konkrétní aplikaci.

Technický pozadí pro projektanty

Osový manometr funguje na základě deformace Bourdonovy trubky nebo membrány za tlaku. S rostoucím tlakem se měřicí prvek deformuje, což pohybuje ukazovátkem po kalibrované stupnici. Zařízení je vyrobeno z odolných materiálů vhodných pro vlhké prostředí a navrženo tak, aby odolávalo korozi a opotřebení. Jeho integrace do systému závisí na správné poloze vzhledem k směru průtoku a dynamice systému. Faktory ovlivňující dlouhodobý výkon zahrnují vystavení extrémním teplotám, mechanickému nárazu a pravidelným přetížením mimo jmenovitý rozsah.

Služba a provoz

Pravidelné kontroly by měly zahrnovat ověření, že ukazovátko se vrací na nulu, když je systém vyrovnán tlakem, a zajištění, že skleněná část zůstává nepoškozená. Jakákoli viditelná trhliny nebo deformace naznačují potřebu výměny. V technických datech nejsou uvedena plánovaná období údržby. Pokud manometr neposkytuje konzistentní měření, měl by být odstraněn a otestován proti certifikovanému referenčnímu zařízení.

Nejčastější otázky

Lze tento manometr použít v parních systémech?
Není navržen pro použití s párou. Technické specifikace uvádějí vhodnost pouze pro kapalná média, jako je voda.

Je zadní připojení závitové nebo pájené?
Zadní připojení je závitové s mužským závitem 1/4 palce pro bezpečnou a netěsnou instalaci.

Jaký je maximální provozní tlak, než dojde ke poškození?
Přestože je manometr určen pro rozsah 0–10 bar, překročení tohoto rozsahu může způsobit trvalou deformaci vnitřního měřicího prvku.

Ovlivňuje velikost stupnice čitelnost v nízkém světle?
50 mm průměr stupnice poskytuje dostatečný kontrast a značky pro viditelnost za normálních světelných podmínek.
