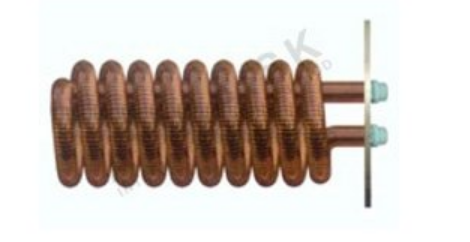

měděný vložka pro IVAR.TANKS akumulační nádrže - DN 200 (DN 290); 470 mm; výměník 1,80 m²

Detailní popis produktu

Tato měděná vložka se běžně používá v systémech teplé vody pro domácnosti i obchodní prostředí, kde je požadována rychlá tepelná odezva a vysoká účinnost. Typicky se instaluje do centrálních topných systémů, solárních tepelných systémů nebo v kombinaci s tepelnými čerpadly, aby zajistila stabilní dodávku teplé vody. Kompaktní design umožňuje integraci do stávajících nádržových systémů s minimálními prostorovými požadavky. Vysoká plocha tepelné výměny zajistí rychlé ohřevání a zároveň rovnoměrné rozdělení teploty v nádrži.

Montéžní firmy pracující na centrálních topných nebo solárních tepelných systémech najdou tuto vložku vhodnou pro modernizaci nebo nové instalace zahrnující IVAR.TANKS nebo kompatibilní nádrže. Instalace je navržena pro systémy s nominálními průměry až do DN 290 a vyžaduje pečlivé zarovnání s vnitřní geometrií nádrže. Vložka musí být pevně upevněna, aby se zabránilo mechanickému namáhání během provozu a zajištěna dlouhodobá funkčnost.

Technické parametry

Délka	470 mm
Výkon	43 kW
Hmotnost	11 kg
Kód	4000601
Značka	IVAR

Tepelný výkon 43 kW ukazuje kapacitu vložky k rychlému ohřevu středních až velkých akumulačních nádrží. Plocha tepelné výměny 1,80 m² zajišťuje efektivní přenos tepla mezi topným médiem a ukládanou vodou. Tyto parametry jsou klíčové pro určení správné velikosti vložky pro daný objem nádrže a požadovanou rychlost ohřevu. Délka 470 mm je kompatibilní se standardními rozměry nádrží a umožňuje dostatečnou hloubku ponoření pro optimální výkon.

Instalace a připojení

Vložka je dodávána s perforovanou lištou o průměru 290 mm a všemi potřebnými montážními součástmi, včetně lištových šroubů a matic. Instalační proces zahrnuje zarovnání vložky s vnitřní strukturou nádrže a její upevnění pomocí dodaných montážních prvků. Je důležité zajistit, že lišta leží rovně proti stěně nádrže, aby se zabránilo únikům nebo nesprávnému zarovnání. Velikost připojení 3/4 palce je třeba ověřit, aby odpovídala potrubnímu systému, před instalací. Běžné chyby při instalaci zahrnují nesprávné umístění lišty, což může vést k nerovnoměrnému rozdělení tepla, nebo nedostatečné utažení montážních prvků, což může způsobit vibrace nebo úniky v průběhu času. Poslední kontrola by měla potvrdit, že vložka je plně ponořena a bez překážek.

Kompatibilita a příslušenství

Tato vložka je speciálně navržena pro IVAR.TANKS a IVAR.SA 2 akumulační nádrže. Je kompatibilní se standardními centrálními topnými systémy a lze ji integrovat s tepelnými čerpadly nebo solárními tepelnými kolektory. Pro kompletní instalaci musí mít nádrž dostatečný vnitřní prostor, aby mohla vložku obsažet a umožnit správnou cirkulaci vody. Další komponenty, jako izolace nebo ochranné nátěry, mohou být potřeba v závislosti na prostředí systému. Žádné další příslušenství není zahrnuto ve standardní dodávce.

Technický pozadí pro projektanty

Vložka pracuje na principu přímého přenosu tepla prostřednictvím měděného trubkového systému s lamelami. Vysoká tepelná vodivost mědi zajišťuje rychlé a rovnoměrné ohřevání okolní vody. Lamely zvyšují plochu dostupnou pro tepelnou výměnu, což zvyšuje účinnost bez zvětšování fyzických rozměrů vložky. Vložka je integrována do nádrže prostřednictvím perforované lišty, která slouží také jako konstrukční podpora. Trvanlivost a účinnost vložky závisí na kvalitě materiálu nádrže a na nepřítomnosti agresivních látek ve vodě. Správné vyvážení systému a pravidelná údržba vnitřního stavu nádrže jsou zásadní pro prevenci koroze a usazenin.

Služba a provoz

Pravidelná kontrola by měla zaměřit na integritu lištového spojení a na nepřítomnost viditelné koroze nebo usazenin na měděné ploše. Vložka nevyžaduje pravidelné čištění, pokud systém není známým hromaděním usazenin nebo usazenin. V poskytnutých datech nejsou uvedena žádná stanovená období údržby. Jakékoliv známky úniku, nerovnoměrného ohřevu nebo snížené účinnosti by měly vyvolat detailní inspekci vložky a jejího montážního spojení. V systémech s tvrdou vodou může být periodické odusazení nádrže prospěšné pro udržení celkového výkonu systému.

Nejčastější otázky

Může být tato vložka použita s tepelným čerpadlem?
Ano, vložka je vhodná pro použití s tepelným čerpadlem. Poskytuje rychlý ohřev, když je potřeba, a integruje se dobře s tepelnými dynamikami takových systémů.

Jaký je minimální rozměr nádrže pro tuto vložku?
Vložka je určena pro nádrže s vnitřním průměrem alespoň DN 200. Nádrže s větším průměrem mohou být také použity, pokud je vložka plně ponořena.

Je vložka kompatibilní s solárními tepelnými systémy?
Ano, vložka může být použita v kombinaci s solárními tepelnými systémy, aby poskytovala pomocný ohřev, když je solární vstup nedostatečný.

Jak je vložka upevněna uvnitř nádrže?
Vložka je montována pomocí dodané lišty a montážních prvků. Lišta musí být zarovnána se stěnou nádrže a utažena, aby se zabránilo pohybu během provozu.
