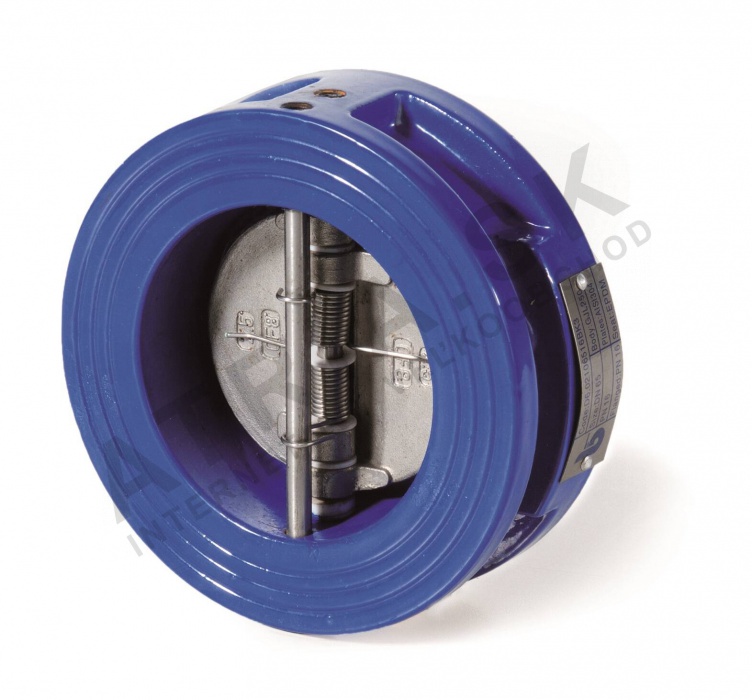

Klapka s křídlovým diskem na šroubení - řada D6 - DN 100; L=64mm; -10 °C až +100 °C

Detailní popis produktu

Tato klapka s křídlovým diskem na šroubení se běžně používá v otopných, větracích a klimatizačních (OTVZ) systémech, distribučních sítích a čerpacích stanicích. Je instalována mezi šroubeními v systémech, kde je prevence návratného průtoku zásadní. Klapka je vhodná pro aplikace s teplou i studenou vodou a často se vyskytuje v bytových, obchodních a průmyslových budovách. Kompaktní design a odolné materiály z ní dělají ideální volbu pro instalace, kde je místo omezené a spolehlivost kritická. Křídlový disk zajišťuje těsné uzavření při zastavení průtoku, zabrání návratnému průtoku, který by mohl poškodit čerpadla nebo porušit výkon systému.

Klapka je navržena pro integraci do systémů se šroubeními, což zajišťuje bezpečnou a netěsnou instalaci. Je zvláště vhodná pro systémy pracující v rozmezí teplot -10 °C až +100 °C, což z ní dělá vhodnou volbu pro vytápění i chlazení. Použité materiály, včetně litiny a EPDM těsnění, jsou vybrány díky své odolnosti a odolnosti vůči tepelnému roztažení a smršťování. Klapka se často používá spolu s dalšími komponenty, jako jsou čerpadla, filtry a řídicí ventily, aby udržovala integritu a efektivitu systému.

Technické parametry

Instalace a připojení

Instalace vyžaduje umístění klapky mezi dvě šroubení podle specifikací výrobce. Klapka musí být zarovnána s proudem, jak je uvedeno šipkou na tělese. Velikost připojení odpovídá DN 100 a šroubení musí vyhovovat normě STN EN 1092-1. Je důležité ověřit, že povrchy šroubení jsou čisté a bez nečistot, před zatíráním šroubů. Běžné chyby při instalaci zahrnují špatné zarovnání, což může způsobit nerovnoměrné namáhání těla klapky, a přetížení šroubů, což může poškodit těsnící plochy nebo EPDM těsnění. Klapku lze instalovat v libovolné poloze, ale doporučuje se dodržovat pokyny výrobce pro optimální výkon.

Kompatibilita a příslušenství

Tato klapka je kompatibilní se standardními potrubními systémy se šroubeními pracujícími v uvedeném rozmezí tlaku a teploty. Běžně se používá s litinovými nebo ocelovými šroubeními s tlakovou třídou PN 16. Pro standardní instalaci nejsou potřeba žádná další příslušenství, ale doporučuje se kontrolovat povrchy šroubení a těsnění před instalací. Pro tuto verzi nejsou k dispozici žádné související produkty.

Technický popis pro projektanty

Klapka funguje pomocí křídlového disku, který se otevírá směrem proudu a zavírá, když proud zastaví nebo se obrátí. Disk je podporován hříblem a je zatížen pružinou, aby zajistil těsné uzavření. Tělo je vyrobeno z černé litiny (GJL 250), která poskytuje pevnost a odolnost vůči tepelnému namáhání. Disk je vyroben z tvárné litiny (GJS 400), která poskytuje zvýšenou odolnost proti nárazům a trvanlivost. Pružina a hříb je vyroben z nerezové oceli AISI 316, což zajišťuje odolnost proti korozi ve vodních systémech. EPDM těsnící materiál je kompatibilní s vodou a poskytuje spolehlivé těsnění v celém rozmezí teplot. Klapka je navržena tak, aby se integrovala do OTVZ systémů a distribučních sítí vody, kde zabraňuje návratnému průtoku a udržuje efektivitu systému. Trvanlivost a výkon závisí na kvalitě instalace, stavu šroubení a provozních podmínek.

Údržba a provoz

Doporučuje se pravidelná kontrola, aby byla klapka funkční a netěsná. Klíčové body kontroly zahrnují ověření integrity těsnících ploch, kontrolu známek koroze nebo opotřebení disku a hříbku a zajištění, že šrouby šroubení jsou správně utažené. Nejsou uvedena konkrétní intervaly údržby, ale údržba by měla být součástí pravidelných kontrol systému. Pokud klapka ukazuje známky netěsnosti nebo sníženého výkonu, měla by být odstraněna a prohlédnuta na poškození nebo opotřebení. EPDM těsnění by mělo být vyměněno, pokud ukazuje známky degradace nebo trhlin. Klapku je třeba vyčistit mýdlem a vodou, přičemž se vyhýbáme abrazivním materiálům, které by mohly poškodit těsnící plochy.

Nejčastější otázky

Může být tato klapka instalována ve svislé poloze?
Ano, klapku lze instalovat ve kterékoliv poloze, protože není citlivá na gravitaci. Směr proudu musí být stále dodržován podle šipky na tělese.

Jaký je minimální tlak potřebný k otevření klapky?
Klapka vyžaduje minimální otevírací tlak 0,1 bar, aby se disk zvedl a umožnil průtok.

Jaký je minimální zpětný tlak potřebný k uzavření klapky?
Klapka vyžaduje minimální zpětný tlak 0,1 bar, aby se disk uzavřel a zabránil návratnému průtoku.

Je tato klapka vhodná pro použití v systémech s teplou vodou?
Ano, klapka je schválená pro provoz až do +100 °C, což z ní dělá vhodnou volbu pro systémy s teplou vodou v otopných a OTVZ aplikacích.
