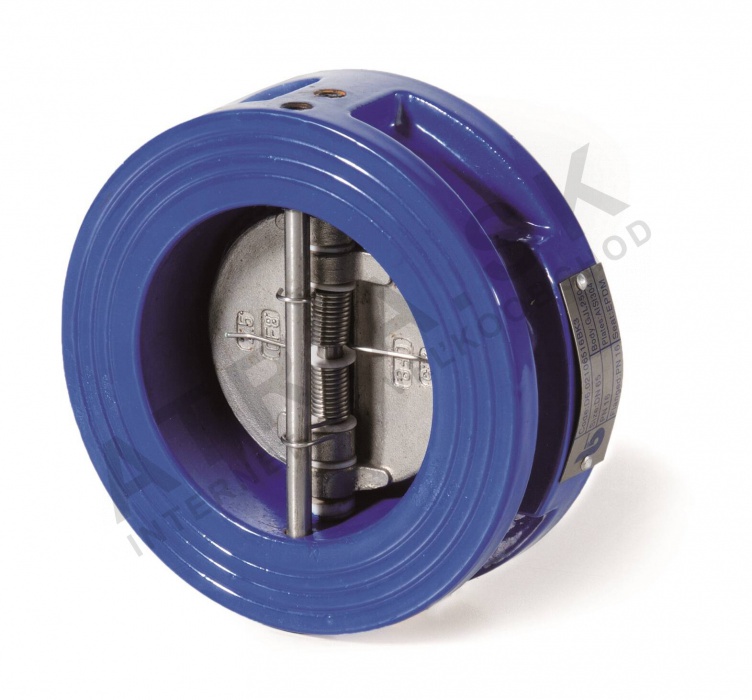

Klapkový zpětný ventil s přírubou - řada D6 - DN 150; L=76mm; -10 °C až +100 °C

Detailní popis produktu

Klapkové zpětné ventily s přírubou jsou základní komponenty v otopných, větracích a klimatizačních (VZT) systémech, stejně jako ve vodovodních a čerpacích stanicích. Tyto ventily zabrání zpětnému průtoku a udržují integrity systému v tlakových prostředích. Instalatéři a technici je často potkávají ve stavebních objektech a průmyslových zařízeních, kde spolehlivé řízení průtoku je klíčové. Vzduchový ventil je montován mezi příruby podle normy EN 1092-1 a je vhodný pro instalaci v libovolné poloze, což zvyšuje jeho adaptabilitu pro různé potrubní konfigurace.

Správné rozměry a výběr jsou klíčové pro zajištění, že ventil bude efektivně fungovat za očekávaných provozních podmínek. Ventil musí být kompatibilní s tlakem systému, teplotním rozsahem a typem média. V otopných a vodních systémech musí být schopen zvládnout charakteristiky průtoku a potenciální tepelnou expanzi systému. Třída tlaku PN 16 a specifikovaný teplotní rozsah zajišťují, že ventil může bezpečně pracovat ve všech prostředích.

Technické parametry

Instalace a připojení

Instalace klapkového zpětného ventilu s přírubou vyžaduje pečlivé zarovnání přírub a použití vhodných těsnění k zajištění netěsnosti. Vzduchový ventil je montován mezi dvě příruby šrouby a maticemi podle normy EN 1092-1. Je důležité zkontrolovat, zda jsou povrchy přírub čisté a bez nečistot, před zatížením šroubů momentem podle doporučení výrobce. Běžnou chybou je přetížení šroubů, což může poškodit těsnění nebo povrchy přírub. Vzduchový ventil lze instalovat v libovolné poloze, ale směr průtoku musí být ověřen, aby zpětná funkce fungovala správně. Minimální diferenciální tlak potřebný k otevření ventilu je 0,1 bar, a stejný tlak je potřeba k udržení uzavření.

Kompatibilita a příslušenství

Tento klapkový zpětný ventil s přírubou je navržen pro použití s potrubními systémy s přírubou, které pracují v rámci specifikovaných tlakových a teplotních rozsahů. Je kompatibilní s ocelovými a litinovými přírubami s třídou tlaku PN 16. Pro standardní instalaci nejsou potřeba žádné další příslušenství, ale těsnění a šrouby by měly být vybrány podle specifikací systému. Vzduchový ventil je vhodný pro integraci do otopných a distribučních vodních systémů, včetně otopných okruhů, chladicích smyček a čerpacích stanic. Není vhodný pro použití s agresivními médii nebo ve vakuových podmínkách.

Technický pozadí pro projektanty

Ventil funguje na principu klapky, která se otáčí uvnitř těla ventilu, aby umožnila nebo zablokovala průtok. Když průtok probíhá ve správném směru, je klapka zdvihnutá tlakem média a otáčí se do otevřené polohy. Když se průtok obrátí, je klapka zpět do uzavřené polohy působením pružiny a rozdílu tlaků. Tělo je vyrobeno z černé litiny (GJL 250), která poskytuje dobré mechanické pevnosti a odolnost proti tepelné expanzi. Klapka je vyrobena z kujné litiny (GJS 400), která poskytuje zvýšenou odolnost proti nárazům a trvanlivost. Těsnící materiál je EPDM, který je vhodný pro specifikovaný teplotní rozsah a kompatibilní s vodou a VZT médii. Hřídel a pružina jsou vyrobeny z nerezové oceli AISI 316, která poskytuje odolnost proti korozi a dlouhodobou spolehlivost. Návrh ventilu zajišťuje minimální tlakovou ztrátu a hladký provoz, což z něj dělá vhodný pro široké spektrum aplikací.

Údržba a provoz

Doporučuje se pravidelná kontrola a údržba, aby ventil nadále spolehlivě fungoval. Hlavní kontrolovací body zahrnují ověření integrity těsnění, kontrolu známek koroze nebo opotřebení na klapce a těle a zajištění, že ventil může volně otevírat a uzavírat. Pokud ventil ukazuje známky netěsnosti nebo selhání uzavření, měl by být demontován a prozkoumaný. Nejsou poskytovány konkrétní intervaly údržby, ale údržba by měla být prováděna jako součást pravidelných kontrol systému. Vzduchový ventil by měl být vyčištěn mýdlem a pečlivě osušen před znovusestavením. Pokud je těsnící materiál EPDM poškozený, měl by být nahrazen, aby byla zachována těsnící funkce ventilu.

Nejčastější otázky

Může být ventil instalován ve svislé poloze?
Ano, ventil lze instalovat v libovolné poloze, včetně svislé, protože je navržen k provozu ve všech pozicích.

Jaký je minimální tlak potřebný k otevření ventilu?
Ventil vyžaduje minimální diferenciální tlak 0,1 bar k otevření a udržení uzavření.

Je ventil vhodný pro použití s teplou vodou?
Ano, ventil je schopen pracovat až do +100 °C, což ho činí vhodným pro systémy teplé vody a VZT aplikace.

Může být ventil použit ve vakuových podmínkách?
Ne, ventil není vhodný pro použití ve vakuových podmínkách, protože je navržen pro provoz za kladného tlaku.
