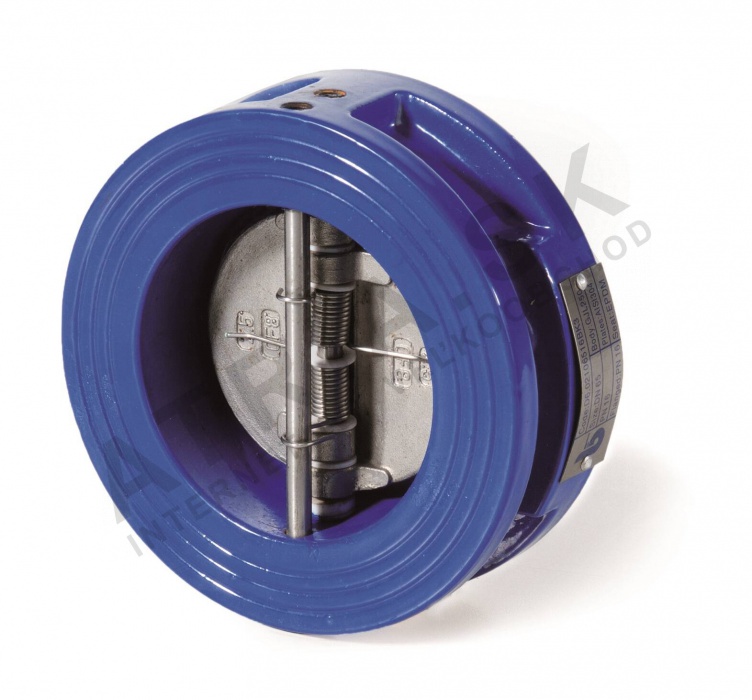

Svorná klapka s kruhovým diskem na zpětný tok – řada D6 – DN 200; L=89mm; -10 °C až +100 °C

Detailní popis produktu

Svorné klapky s kruhovým diskem na zpětný tok se běžně používají v otopných a klimatizačních systémech, sítích pro rozdělování vody a čerpacích stanicích, aby zabránily zpětnému toku v potrubí. Tyto klapky jsou instalovány mezi svorníky v systémech, kde je vyžadován jednosměrný tok, aby byla zajištěna integrity systému a zabráněno poškození zařízení nebo neefektivnímu provozu. Instalatéři a technici pracující v průmyslových, komerčních a bytových otopných a vodovodních systémech se s těmito klapkami setkají v aplikacích s oběhovými čerpadly, roztažnými nádržemi a uzavřenými oběhovými okruhy. Kompaktní design a odolná konstrukce z něj dělají vhodný prvek jak pro nové instalace, tak pro rekonstrukce systémů.

Klapka je navržena pro integraci do tlakových systémů, kde může obrácený tok vést k provozním potížím nebo poškození. Je zvláště vhodná pro systémy s proměnlivými podmínkami toku, jako jsou ty vytápění a chlazení. Možnost provozu ve všech polohách přináší flexibilitu během montáže a zmenšuje potřebu dalších podpůrných konstrukcí nebo zarovnání.

Technické parametry

Jmenovitý průměr	DN 200
Jmenovitý tlak	PN 16
Hmotnost	14,3 kg
Kód	D6031200
Značka	IVAR

Jmenovitý průměr (DN 200) určuje velikost potrubí, do kterého je klapka instalována, zatímco jmenovitý tlak (PN 16) udává maximální povolený pracovní tlak. Tyto parametry jsou zásadní pro správné rozměrování a výběr, aby bylo zajištěno, že klapka dokáže zvládnout hydraulické podmínky systému bez poruchy. Rozsah pracovních teplot -10 °C až +100 °C je také důležitý při výběru vhodného těsnícího materiálu a konstrukčních komponent.

Montáž a připojení

Klapka je instalována mezi dvěma svorníky podle norem EN 1092-1. Velikost připojení odpovídá DN 200 a svorníky musí být ohodnoceny pro PN 16, aby odpovídaly tlakovému hodnocení klapky. Před montáží zkontrolujte, zda jsou povrchy svorníků čisté a bez nečistot, aby bylo zajištěno správné těsnění. Klapku lze namontovat ve všech polohách, ale důležité je zarovnat směr toku s šipkou vyznačenou na tělese, aby byla zabráněna nesprávná montáž. Běžné chyby při montáži zahrnují špatné zarovnání směru toku, nedostatečné utažení svorníků a nedostatečnou kontrolu nečistot na povrchu svorníků před upevněním klapky.

Kompatibilita a příslušenství

Tato klapka je kompatibilní se standardními svorníkovými potrubními systémy navrženými pro tlakové hodnocení PN 16. Používá se obvykle spolu s oběhovými čerpadly, roztažnými nádržemi a regulačními kohouty v otopných a vodovodních systémech. Pro základní provoz není potřeba žádné další příslušenství, ale doporučuje se namontovat filtr vstřiku, aby se zabránilo proniknutí nečistot do klapky a následnému ovlivnění jejího výkonu. Pro tento model nejsou uvedeny žádné související produkty.

Technický pozadí pro projektanty

Klapka pracuje na principu kruhového disku, který se otevírá při přímém toku a zavírá při zpětném toku. Disk je vyroben z černé litiny (GJS 400) a je podporován hřídelí a pružinou z nerezové oceli (AISI 316). Tělo je vyrobeno z černé litiny (GJL 250) a těsnící materiál je EPDM, což je vhodné pro uvedený rozsah teplot. Klapka je navržena tak, aby udržovala minimální otevírací tlak 0,1 bar a minimální zpětný tlak 0,1 bar, aby byla zajištěna spolehlivá funkce. Výběr materiálů zaručuje odolnost v systémech se střední chemickou expozicí a teplotním cyklováním.

Služba a provoz

Klapka vyžaduje minimální údržbu díky své odolné konstrukci a použití odolných materiálů. Doporučuje se však pravidelná kontrola na známky opotřebení, koroze nebo úniku. Těsnící materiál EPDM by měl být kontrolován na degradaci, zejména v systémech s vysokým teplotním cyklováním. V technických datech nejsou uvedena konkrétní období údržby, ale jakékoliv neobvyklé hluky, vibrace nebo úniky by měly být okamžitě vyšetřeny, aby byla zabráněna výpadku systému.

Nejčastější otázky

Může být klapka namontována do svislého potrubí?
Ano, klapku lze namontovat ve všech polohách, včetně svislého potrubí, protože je navržena pro použití ve všech pozicích.

Je těsnící materiál vhodný pro aplikace s horkou vodou?
Ano, těsnící materiál EPDM je vhodný pro teploty až do +100 °C, což ho činí vhodným pro aplikace s horkou vodou a otopnými systémy.

Jaký je minimální tlak potřebný pro otevření klapky?
Klapka vyžaduje minimální otevírací tlak 0,1 bar, aby byla zajištěna správná funkce a zabráněno předčasnému uzavření.

Může být tato klapka použita v uzavřeném otopném systému?
Ano, klapka je vhodná pro použití v uzavřených otopných systémech, včetně těch, které se vyskytují v otopných a klimatizačních systémech budov.
