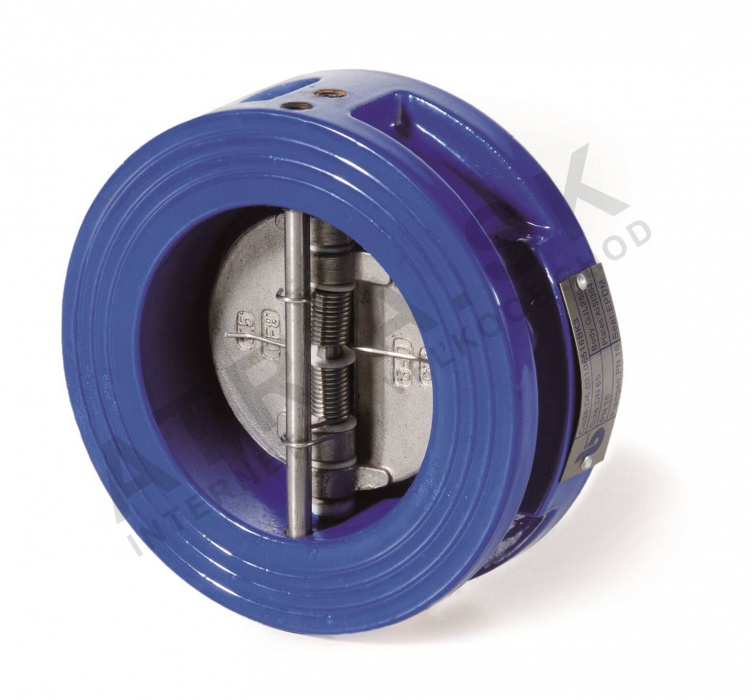

Svěrný kruhový zpětný ventil s roletovým diskem – řada D6 – DN 250; L=114 mm; -20 °C až +100 °C

Detailní popis produktu

Tento svěrný kruhový zpětný ventil se běžně používá v obchodních a průmyslových budovách pro systémy VZT, distribuci vody a čerpací stanice. Je instalován v uzavřených okruzech, kde je třeba zabránit obratu průtoku. Ventil je navržen pro využití v topných a chladičích okruzích, což zajišťuje spolehlivý provoz jak v domácím, tak i komerčním nasazení. Je vhodný pro systémy se střední tlakovou a teplotní oblastí, což ho činí ideálním pro středně velké instalace jako jsou obchodní budovy, průmyslové závody a městské vodní systémy.

Ventil je obvykle namontován mezi dvěma svěrky v potrubním systému. Slouží k zabrání zpětného průtoku v systémech, kde obrat proudění může způsobit poškození nebo neefektivitu. Kompaktní design umožňuje instalaci ve stísněných prostorech, zatímco odolná konstrukce zajišťuje dlouhodobou spolehlivost v náročných prostředích.

Technické parametry

Instalace a připojení

Ventil je instalován mezi dvěma svěrkami podle normy EN 1092-1. Svěrkové plochy musí být čisté a rovnoběžné, aby bylo zajištěno správné těsnění. Ventil musí být namontován v horizontální nebo vertikální poloze bez omezení orientace. Instalace by měla být kontrolována na správné vyosení a pevné utažení šroubů, aby nedocházelo ke smykům. Běžné chyby instalace zahrnují nesprávné vyosení svěrek, nedostatečné utažení šroubů nebo nesprávnou orientaci, která ovlivňuje funkci ventilu.

Kompatibilita a příslušenství

Tento ventil je kompatibilní se standardními svěrkovými potrubními systémy pracujícími v rámci specifikovaného rozsahu tlaku a teploty. Obvykle se používá s litinovými nebo ocelovými svěrkami s hodnocením PN 16. Pro běžnou instalaci nejsou potřeba žádné další příslušenství. Ventil je navržen pro použití s vodními médiemi a není určen pro agresivní nebo chemicky aktivní kapaliny. Související produkty by měly být vybírány podle požadavků systému a specifikací výrobce.

Technický pozadí pro projektanty

Ventil pracuje na mechanizmu roletového disku, který se otevírá v reakci na dopředný průtok a zavírá se, aby zabránil obratu průtoku. Disk je vyroben z nerezové oceli (AISI 316), což zajišťuje odolnost proti korozi a opotřebení. Tělo je z litiny (GJL 250), což poskytuje konstrukční pevnost a odolnost. Těsnící materiál EPDM zajišťuje těsné těsnění po celé těsnící ploše. Ventil je integrován do systému jako pasivní zařízení, které využívá dynamiku průtoku k funkci. Trvanlivost je ovlivněna provozními podmínkami, včetně teplotních kolísání, tlakových změn a čistoty média.

Služba a provoz

Ventil vyžaduje minimální údržbu za běžných provozních podmínek. By měly být pravidelně prováděny vizuální kontroly na případné známky opotřebení, netěsnosti nebo koroze. Měla by být kontrolována těsnící plocha na poškození nebo znečištění, které by mohlo ovlivnit výkon. V technických dokumentacích nejsou uvedeny žádné plánované intervaly servisu. Pokud ventil nefunguje správně, měl by být odebrán z provozu a prozkoumán na mechanické poškození nebo zaklesnutí.

Nejčastější otázky

Může být ventil instalován v vertikálním potrubí?
Ano, ventil lze instalovat v libovolné orientaci, včetně vertikální polohy. Návrh umožňuje provoz ve všech montážních pozicích bez vlivu na výkon.

Jaký je minimální diferenciální tlak potřebný pro fungování ventilu?
Ventil vyžaduje minimální diferenciální tlak 0,1 bar, aby se otevřel a udržel průtok. Pod touto hranicí nemusí ventil fungovat správně.

Je ventil vhodný pro využití s horkou vodou?
Ano, ventil má hodnocení pro teploty až do +100 °C, což ho činí vhodným pro systémy s horkou vodou a topné aplikace.

Může být ventil použit v čerpacích stanicích?
Ano, ventil se běžně používá v čerpacích stanicích k zabrání obratu průtoku a zajištění jednosměrného toku v systémech pro distribuci vody.
