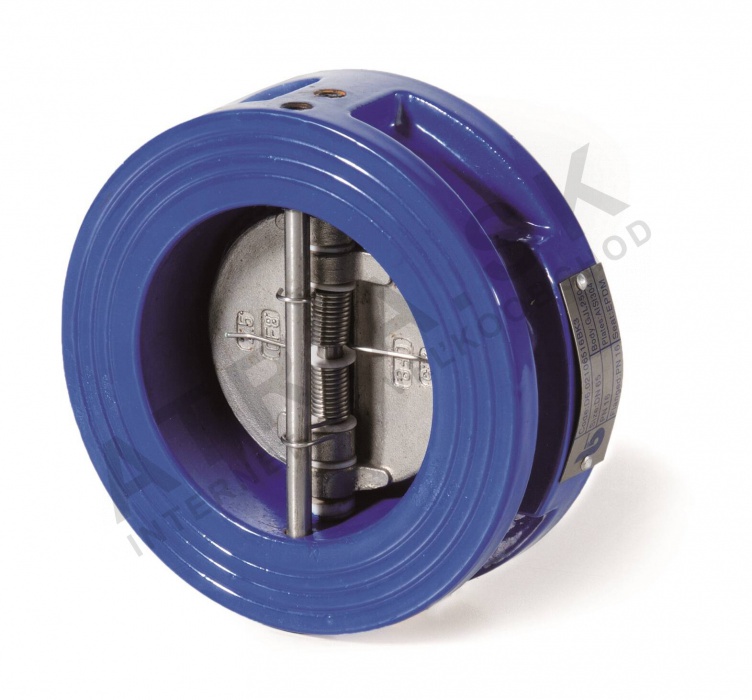

Svražený kulový zpětný ventil IVAR D6031050 DN 50
Kód: D6031050Související produkty
Detailní popis produktu
Tento svražený kulový zpětný ventil se běžně používá v otopných, větracích a klimatizačních (OTK) soustavách, vodovodních sítích a čerpacích stanicích. Je instalován mezi svražemi v systémech, kde je třeba zabránit zpětnému průtoku. Ventil je vhodný jak pro rodinné, tak i pro komerční budovy, včetně průmyslových zařízení s mírnými teplotními a tlakovými podmínkami. Instalatéři tento ventil běžně používají v uzavřených okruzech, kde je směr průtoku kritický pro účinnost a bezpečnost systému.
Ventil je navržen k integraci do systémů se standardními svraženými spojeními. Je zvláště vhodný pro aplikace, kde je místo omezené a vyžaduje se kompaktní konstrukce. Kulový disk zajišťuje rychlou reakci na změny průtoku a udržuje těsné uzavření v uzavřené poloze. Ventil je vhodný pro použití s čistou vodou a podobnými médii, což ho činí ideálním pro centrální otopné soustavy a okruhy teplé vody.
Technické parametry
| Jmenovitý průměr | DN 50 |
|---|---|
| Jmenovitý tlak | PN 16 |
| Hmotnost | 5 kg |
| Kód | D6031050 |
| Značka | IVAR |
Montáž a připojení
Ventil je instalován mezi dvěma svražemi podle norem EN 1092-1. Jmenovitý průměr DN 50 odpovídá vnitřnímu průměru připojeného potrubí. Montáž vyžaduje přesné zarovnání svraž a použití vhodných těsnění k zajištění netěsnosti. Ventil musí být namontován do polohy, která umožňuje volný pohyb kulového disku a vyhýbá se mechanickému namáhání těla nebo připojení. Běžné chyby při montáži zahrnují nesprávné zarovnání svraž, použití nekompatibilních materiálů těsnění a nedodržení minimálního tlakového rozdílu potřebného pro správnou funkci. Minimální otevírací tlak je 0,1 bar, minimální zpětný tlak je také 0,1 bar, který musí být udržován pro spolehlivou funkci.Kompatibilita a příslušenství
Ventil je kompatibilní se standardními svraženými potrubními systémy s hodnocením PN 16. Běžně se používá spolu se svraženými přípojkami, těsněními a šrouby, které splňují specifikace EN 1092-1. Pro standardní montáž nejsou potřeba žádná další příslušenství. Ventil není uveden s alternativními nebo souvisejícími produkty, proto by měl být vybrán na základě konkrétních požadavků systému a rozměrů svraž.Technický pozadí pro projektanty
Ventil funguje na principu kulového disku, který se otevírá v reakci na dopředný průtok a uzavírá se k zabrání zpětnému průtoku. Disk je vyroben z litiny GJS 400, která poskytuje dobré mechanické pevnosti a odolnosti proti deformaci. Tělo ventilu je vyrobeno z litiny GJL 250, která zajišťuje odolnost a kompatibilitu se standardními potrubními materiály. Hřídel a pružina jsou vyrobeny z nerezové oceli AISI 316, což zaručuje odolnost proti korozi v systémech založených na vodě. Těsnící materiál EPDM zajišťuje spolehlivé těsnění a je vhodný pro uvedený rozsah teplot. Ventil se integruje do systémů připojením ke svraženým částem potrubí a je navržen k provozu s minimálním tlakovým poklesem. Doba životnosti a účinnost závisí na kvalitě montáže, čistotě tekutiny a udržování minimálního tlakového rozdílu potřebného pro provoz.Servis a provoz
Ventil vyžaduje minimální servis díky své robustní konstrukci a odolným materiálům. Pravidelné kontroly by měly zahrnovat ověření integrity svražových spojení, stav těsnícího těsnění a volný pohyb kulového disku. V krátkém popisu nejsou uvedeny konkrétní intervaly servisu, ale doporučuje se pravidelné prohlídky k zajištění pokračujícího výkonu. Ventil by měl být odstraněn k prohlídce, pokud dojde k patrnému poklesu průtoku nebo zvýšení tlakové ztráty přes ventil.Nejčastější otázky
Může být ventil namontován v libovolné poloze?
Ano, ventil lze namontovat v libovolné poloze, pokud jsou svražová spojení správně zarovnána a kulový disk může volně pohybovat.
Je ventil vhodný pro použití s teplou vodou?
Ano, ventil je hodnocen pro provoz až do +100 °C, což ho činí vhodným pro systémy teplé vody a otopné aplikace.
Jaký je minimální tlak potřebný pro otevření ventilu?
Minimální otevírací tlak je 0,1 bar. Ventil se neotevře, pokud není tento tlakový rozdíl udržován.
Může být ventil použit v čerpací stanici?
Ano, ventil je vhodný pro použití v čerpacích stanicích, kde zabrání zpětnému průtoku a zajišťuje jednosměrný průtok ve vodovodních systémech.
Doplňkové parametry
| Kategorie: | BRA.D6.021,031 - motýlová zpětná klapka |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 5 kg |
| Druh výrobku: | zpětný ventil / klapka |
| Jmenovitá světlost (DN): | DN 50 |
| Typ připojení: | příruba |
| Jmenovitá světlost: | DN 50 |
| Jmenovitý tlak: | PN 16 |
| Posledná aktuálizacia ceny: | 25.11.2024 21:09:35 |
