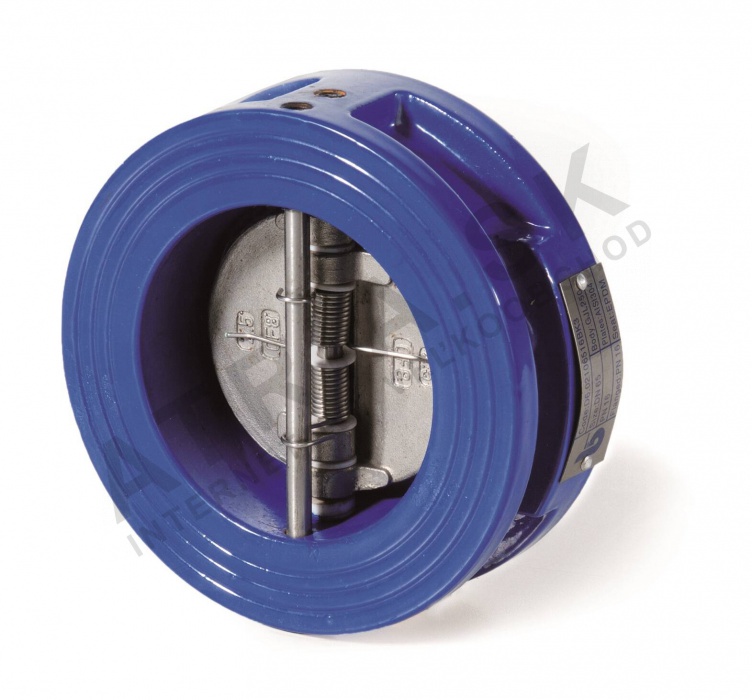

Svěrný klapkový zpětný ventil s přírubou - řada D6 - DN 50; L=43mm; -20 °C až +100 °C
Kód: D6021050Související produkty
Detailní popis produktu
Svěrné klapkové zpětné ventily s přírubou se často používají v otopných, větracích a klimatizačních (HVAC) systémech, stejně jako ve vodovodních a čerpacích stanicích. Tyto ventily zabrání zpětnému průtoku v potrubí, zajišťují, že médium bude proudit pouze jednou cestou. Instalatéři a technici pracující v obchodních a průmyslových budovách, včetně otopných systémů pro bytové domy, často setkávají tyto ventily v uzavřených oběhových okruzích a čerpacích stanicích. Ventil je navržen pro montáž mezi příruby a musí být vybrán podle tlaku a teploty systému.
Korektní výběr ventilu je zásadní pro zajištění integrity systému a zabránění poškození způsobenému zpětným průtokem. Ventil musí být kompatibilní s rozměry a tlakovou třídou příruby potrubí. Rozsah provozních teplot a kompatibilita s médiem jsou rovněž klíčové faktory při výběru.
Technické parametry
| Nominální průměr | DN 50 |
|---|---|
| Nominální tlak | PN 16 |
| Hmotnost | 1,693 kg |
| Kód | D6021050 |
| Značka | IVAR |
Montáž a připojení
Ventil se montuje mezi dvě příruby podle normy EN 1092-1. Rozměry příruby musí odpovídají typu příruby ventilu, aby bylo zajištěno bezúnikové a bezpečné připojení. Ventil lze namontovat do jakékoliv polohy, ale je třeba dodržet směr průtoku, aby byla zajištěna správná funkce. Během montáže je důležité zkontrolovat zarovnání přírub a sedání těsnícího kroužku. Běžné chyby při montáži zahrnují nesprávné zarovnání přírub, což může způsobit únik, a nedodržení směru průtoku, což může vést k nesprávné funkci ventilu.Kompatibilita a příslušenství
Tento svěrný klapkový zpětný ventil s přírubou je kompatibilní se standardními PN 16 přírubami v HVAC a vodních systémech. Často se používá spolu s čerpadly, výměníky tepla a dalšími zařízeními pro řízení průtoku. Pro běžnou montáž není potřeba žádné další příslušenství, ale je důležité zajistit, že příruby a těsnění použité budou kompatibilní se specifikacemi ventilu. Pro tuto verzi nejsou k dispozici žádné související produkty.Technický popis pro projektanty
Ventil pracuje na principu klapkového mechanismu, který se otevírá při průtoku dopředu a zavírá při průtoku zpět. Klapka je podporována ocelovou tyčí a pružinou, což zajišťuje spolehlivou funkci. Tělo je vyrobeno z černé litiny (GJL 250), což poskytuje dobré mechanické vlastnosti a odolnost vůči tepelnému roztažení. Těsnění je z EPDM, což je vhodné pro vodní a HVAC aplikace. Výkon ventilu je ovlivněn viskozitou média, rychlostí průtoku a provozními teplotami. Minimální otevírací tlak je 0,1 bar, a minimální zpětný tlak potřebný pro uzavření ventilu je také 0,1 bar.Údržba a provoz
Ventil vyžaduje minimální údržbu za běžných provozních podmínek. Doporučuje se pravidelně kontrolovat těsnící kroužek a klapku na opotřebení nebo poškození, aby byla zajištěna bezporuchová funkce. V technických datech nejsou uvedena žádná konkrétní období údržby. Během provozu je důležité sledovat případné známky úniku nebo neobvyklého odporu průtoku, které mohou signalizovat potřebu údržby nebo výměny.Nejčastější otázky
Může být ventil namontován ve svislé poloze?
Ano, ventil lze namontovat do jakékoliv polohy, včetně svislé, za předpokladu, že bude dodržen směr průtoku.
Je ventil vhodný pro použití s teplou vodou?
Ano, ventil je schopen pracovat až do teploty +100 °C, což ho činí vhodným pro aplikace s teplou vodou.
Jaký je minimální tlak potřebný pro otevření ventilu?
Minimální otevírací tlak je 0,1 bar, jak je uvedeno v technických datech.
Může být ventil použit v uzavřeném otopném systému?
Ano, ventil je vhodný pro použití v uzavřených otopných a HVAC systémech, za předpokladu, že provozní podmínky odpovídají specifikovaným parametrům.
Doplňkové parametry
| Kategorie: | BRA.D6.021,031 - motýlová zpětná klapka |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 1.693 kg |
| Druh výrobku: | zpětný ventil / klapka |
| Jmenovitá světlost (DN): | DN 50 |
| Typ připojení: | příruba |
| Jmenovitá světlost: | DN 50 |
| Jmenovitý tlak: | PN 16 |
| Posledná aktuálizacia ceny: | 25.11.2024 21:09:33 |
