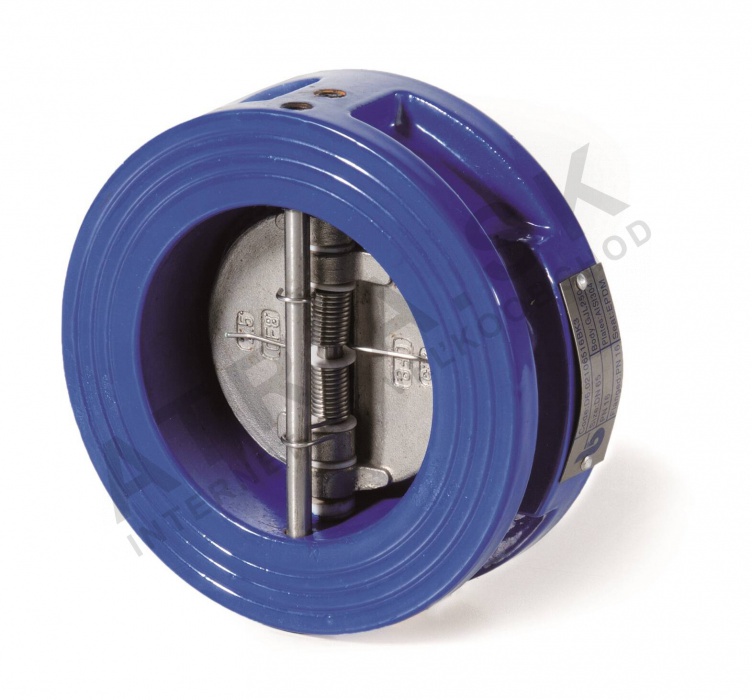

Klapkový kulový kohout na desku s připojením na šroubení – řada D6 – DN 65; L=46mm; -20 °C až +100 °C

Detailní popis produktu

Tento klapkový kulový kohout na desku s připojením na šroubení se běžně používá v OTK systémech, vodovodních sítích a čerpacích stanicích. Instaluje se mezi šroubeními v potrubních systémech, aby zabránil opačnému průtoku a zajistil integritu systému. Klapka je vhodná jak pro bytové, tak i komerční aplikace, včetně centrálních otopných systémů, větracích kanálů a chlazených vodních oběhů. Je navržen pro prostředí, kde jsou běžné tepelné dilatace a kontrakce, a kde je důležité spolehlivé těsnění, které brání zpětnému průtoku a poškození systému.

Instalatéři a technici pracující na otopných a potrubních systémech najdou tuto klapku vhodnou pro integraci do uzavřených oběhů, kde podporuje efektivní proudění a zabraňuje sifonování nebo zpětnému průtoku. Kompaktní design umožňuje montáž v omezeném prostoru, zatímco odolné konstrukce zajišťuje dlouhodobou funkčnost za kolísavých teplotních podmínek.

Technické parametry

Jmenovitý průměr	DN 65
Jmenovitý tlak	PN 16
Hmotnost	3,046 kg
Kód	D6021065
Značka	IVAR

Jmenovitý průměr (DN 65) a hodnocení jmenovitého tlaku (PN 16) jsou klíčové faktory při výběru správné klapky pro daný systém. Tyto parametry určují kapacitu toku a maximální povolený tlak v systému. Klapka je vhodná pro systémy pracující při až 16 bar a je navržena pro teplotní rozsah od -20 °C do +100 °C. Tyto hodnoty jsou klíčové pro zajištění kompatibility s hydraulickými a termickými požadavky systému.

Montáž a připojení

Klapka se montuje mezi dvě šroubení podle normy EN 1092-1. Jmenovitý průměr DN 65 odpovídá velikosti šroubení, a tloušťka šroubení a uspořádání šroubů musí odpovídat specifikacím systému. Klapku je nutné namontovat do přímého úseku potrubí, aby byla zajištěna správná funkce. Důležité je ověřit, že šroubení jsou čistá a bez nečistot před utažením šroubů. Pro správné otevírání a uzavírání klapky je vyžadován minimální rozdílový tlak 0,1 bar. Běžné chyby při montáži zahrnují špatné zarovnání šroubení, což může vést ke smršti, a nesprávné utažení šroubů, což může způsobit deformaci šroubení nebo selhání těsnění.

Kompatibilita a příslušenství

Tato klapka je kompatibilní se standardními šroubeními PN 16 a je vhodná pro použití s litinovými, ocelovými nebo nerezovými potrubními systémy. Často se používá spolu s dalšími šroubeními komponenty jako jsou žaluzijní ventily, kulové kohouty a tlakoměry. Pro standardní montáž nejsou potřeba žádná další příslušenství. Klapka není navržena pro použití s agresivními nebo abrazivními médii a neměla by být kombinována s komponenty, které překračují teplotní nebo tlakové limity uvedené v technickém listu.

Technické pozadí pro projektanty

Klapka funguje na principu klapky, která je poháněna proudem média. Disk je upevněn na hřídeli a je veden pružinou a kolíkem. Při průtoku v přímém směru se disk otevře, což umožní průchod média. Při opačném průtoku je disk vytlačen pružinou proti sedlu, čímž vznikne těsnění. Tělo je vyrobeno z šedé litiny (GJL 250), která poskytuje dobré mechanické pevnosti a odolnosti vůči tepelnému stresu. Disk, kolík a pružina jsou vyrobeny z nerezové oceli (AISI 316), což zajišťuje odolnost proti korozi. Těsnicí materiál je EPDM, což je vhodné pro použití s vodou a kompatibilní s teplotním rozsahem od -20 °C do +100 °C. Klapka se integruje do systému tím, že zajišťuje jednosměrný průtok a snižuje riziko zpětného průtoku, což může vést ke snížení účinnosti systému nebo poškození systému.

Servis a provoz

Klapka vyžaduje minimální údržbu díky své odolné konstrukci a trvanlivým materiálům. Doporučuje se pravidelné vizuální kontroly, aby se zkontrolovaly známky opotřebení, koroze nebo netěsnosti. Těsnicí materiál EPDM by měl být kontrolován na tvrdnutí nebo trhliny, které mohou ovlivnit těsnicí funkci klapky. Pružinu a kolík je třeba zkontrolovat na deformace nebo špatné vycentrování. Pokud klapka nefunguje správně, může být nutné ji demontovat a vyčistit. V technickém listu nejsou uvedeny konkrétní intervaly údržby, ale klapku je třeba inspekce během pravidelné údržby systému.

Příběžné otázky

Může být klapka namontována v libovolné poloze?
Ano, klapku lze montovat v libovolné poloze, pokud jsou šroubení správně zarovnané a systém umožňuje jednosměrný průtok.

Je klapka vhodná pro použití s teplou vodou?
Ano, klapka má hodnocení teplot až do +100 °C a je vhodná pro použití v systémech teplé vody, jako jsou otopné systémy a domácí teplé vodní oběhy.

Jaký je minimální tlak potřebný pro funkci klapky?
Klapka vyžaduje minimální rozdílový tlak 0,1 bar, aby se správně otevřela a uzavřela. To zajišťuje volný pohyb disku a správnou funkci těsnícího mechanismu.

Může být klapka použita v uzavřeném oběhu?
Ano, klapka je vhodná pro použití v uzavřených obězech, jako jsou otopné a větrací oběhy, kde zabrání zpětnému průtoku a udrží účinnost systému.
