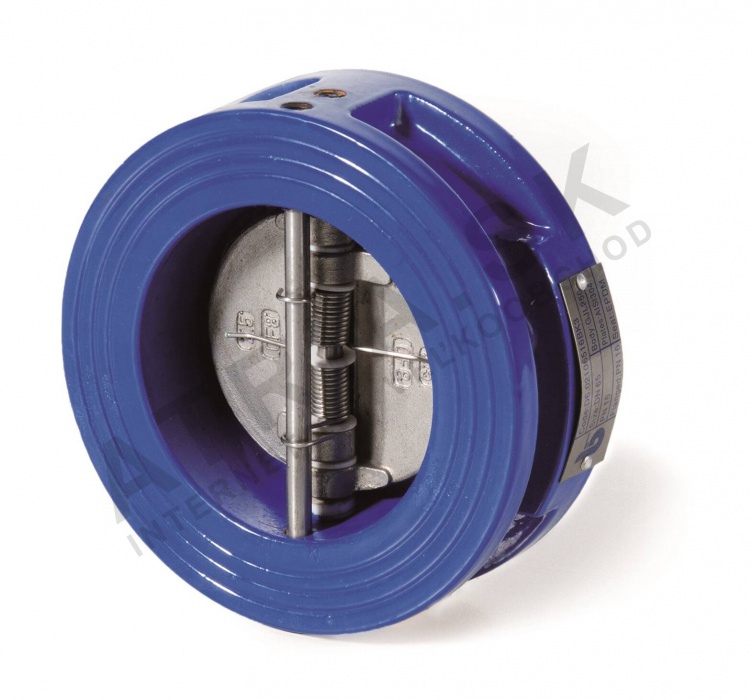

Klapka s křídly na šroubení - řada D6 - DN 80; L=64mm; -10 °C až +100 °C

Detailní popis produktu

Klapky s křídly na šroubení jsou základními komponenty v otopných, větracích a klimatizačních (HVAC) systémech, sítích pro distribuci vody a čerpacích stanicích. Tyto ventily zajišťují jednosměrný průtok a zabrání zpětnému průtoku v tlakových systémech. Často se používají v obytných, komerčních a průmyslových budovách, kde je požadována spolehlivá regulace průtoku. Instalatéři a technici často setkávají s těmito ventily v centrálních otopných systémech, oběhových okruzích teplé vody a čerpacích stanicích, kde by obrácený průtok mohl poškodit zařízení nebo snížit účinnost systému.

Korektní instalace a výběr klapky s křídly na šroubení závisí na hydraulických podmínkách systému, včetně průtoku, tlaku a teploty. Vzduchový ventil musí být kompatibilní s rozměry a materiálem potrubí systému, aby byla zajištěna bezpečná a netěsná spojka. Provozní teplota a typ média ovlivňují výběr materiálů a těsnících komponent.

Technické parametry

Instalace a připojení

Instalace klapky s křídly na šroubení musí být provedena mezi šroubeními podle normy EN 1092-1. Vzduchový ventil je vhodný pro montáž ve kterékoliv poloze, což poskytuje flexibilitu v rozvrhu systému. Jmenovitý průměr (DN 80) zajišťuje kompatibilitu se standardními rozměry potrubí. Připojení musí být utaženo podle momentových specifikací výrobce, aby bylo zabráněno úniku a zajištěno bezpečné připojení. Běžné chyby při instalaci zahrnují nesrovnání šroubení, nesprávné utažení šroubů a nedostatečnou kontrolu těsnosti po instalaci.

Kompatibilita a příslušenství

Tento ventil je kompatibilní se standardními HVAC a vodovodními systémy pracujícími v rámci stanovených tlakových a teplotních rozsahů. Je navržen pro použití se šroubeními a musí být instalován v systémech s komponentami označenými pro PN 16. Pro standardní instalaci nejsou potřeba žádné další příslušenství. Vzduchový ventil je vhodný pro použití v centrálních otopných systémech, oběhových okruzích teplé vody a potrubích pro výstup čerpadel.

Technický pozadí pro projektanty

Klapka s křídly na šroubení pracuje na jednoduchém principu: disk se otáčí uvnitř těla ventilu, aby umožnil přímý průtok a automaticky se zavírá, aby zabránil zpětnému průtoku. Disk je vyroben z litiny s vyšším obsahem uhlíku (GJS 400), která poskytuje vysokou pevnost a odolnost proti deformaci. Tělo ventilu je vyrobeno z červené litiny (GJL 250), která poskytuje dobrou odolnost proti korozi a mechanickou stabilitu. Těsnicí materiál je EPDM, který je vhodný pro vodu a HVAC aplikace. Integrace ventilu do systému závisí na směru průtoku a potřebě jednosměrné regulace průtoku. Použité materiály zajišťují dlouhodobou odolnost a odolnost proti tepelnému cyklování a mechanickému namáhání.

Služba a provoz

Doporučuje se pravidelná kontrola ventilu, aby byla zajištěna správná funkce a těsnost. Disk a těsnící plochu je třeba kontrolovat na opotřebení, korozi nebo poškození, které by mohlo ovlivnit výkon ventilu. Šroubení je třeba kontrolovat na úniky a případně utáhnout. V technických datech nejsou uvedena konkrétní období pro servis. Minimální otevírací tlak je 0,1 bar a minimální zpětný tlak je také 0,1 bar, což zajišťuje spolehlivý provoz za nízkotlakých podmínek.

Nejčastější otázky

Může být ventil instalován ve svislé poloze?
Ano, ventil je vhodný pro instalaci ve kterékoliv poloze, včetně svislé, vodorovné nebo šikmé orientace.

Je ventil vhodný pro použití s teplou vodou?
Ano, ventil je navržen pro provoz až do +100 °C, což ho činí vhodným pro systémy teplé vody a otopná aplikace.

Může být ventil použit v systému s tlakem 16 bar?
Ano, ventil je označen pro jmenovitý tlak PN 16, což odpovídá maximálnímu provoznímu tlaku 16 bar za standardních podmínek.

Jaký je minimální tlak potřebný pro otevření ventilu?
Pro správnou funkci ventilu je potřeba minimální otevírací tlak 0,1 bar.
