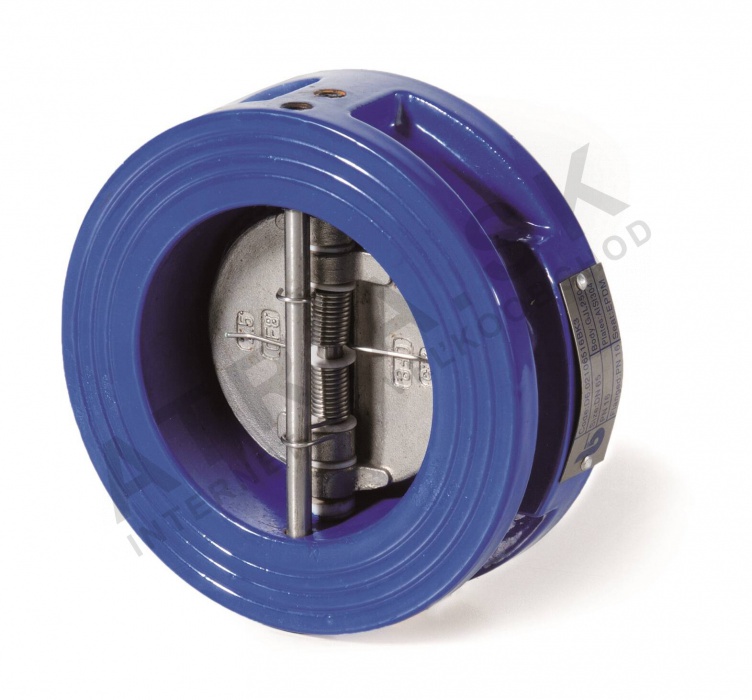

Klapka sestavovací s těsnicí maticí - řada D6 - DN 80; L=64mm; -20 °C až +100 °C
Kód: D6021080Související produkty
Detailní popis produktu
Klapky sestavovací s těsnicí maticí jsou základními komponenty v systémech HVAC, vodovodních sítích a čerpacích stanicích. Tyto klapky zabrání zpětnému průtoku v potrubních systémech, kde je vyžadován jednosměrný průtok. Instalatéři a technici je často používají v bytových, obchodních a průmyslových budovách, aby udržovali integrity a efektivitu systému. Klapka je vhodná pro instalaci v jakékoliv poloze a je navržena tak, aby zvládla širokou škálu provozních podmínek typických pro systémy vytápění a distribuce vody.
Správné vybavení a instalace této klapky jsou klíčové pro výkon systému. Klapka musí být integrována do systému, který pracuje v rámci jejího specifikovaného tlakového a teplotního rozsahu. Je zvláště užitečná v aplikacích, kde je místo omezené a vyžaduje se kompaktní design, jako například v strojovnách nebo systémech podlahového vytápění.
Technické parametry
| Jmenovitý průměr | DN 80 |
|---|---|
| Jmenovitý tlak | PN 16 |
| Hmotnost | 3,268 kg |
| Kód | D6021080 |
| Značka | IVAR |
Instalace a připojení
Tato klapka je instalována mezi těsnicími maticemi podle norem EN 1092-1. Velikost připojení odpovídá DN 80 a plochy těsnicích matic musí být čisté a rovnoběžné, aby bylo zajištěno správné těsnění. Klapku lze namontovat v jakékoliv poloze, ale směr průtoku musí být ověřen před instalací. Běžné chyby při instalaci zahrnují nesprávnou orientaci, což může vést k nesprávnému těsnění a snížení výkonu. Minimální diferenciální tlak potřebný pro otevření je 0,1 bar a minimální zpětný tlak pro udržení uzavření je také 0,1 bar. Tyto hodnoty je třeba zohlednit při návrhu systému, aby byla zajištěna spolehlivá funkce.Kompatibilita a příslušenství
Klapka je kompatibilní s běžnými potrubními systémy s těsnicími maticemi označenými pro PN 16. Používá se obvykle spolu s dalšími komponentami s těsnicími maticemi, jako jsou kulové kohouty, kohoutky a tlakové manometry. Pro standardní instalaci nejsou potřeba žádná další příslušenství. Klapka není označena jako kompatibilní s konkrétními alternativními produkty.Technický pozadí pro projektanty
Klapka sestavovací funguje tak, že umožňuje průtok v jednom směru a automaticky se uzavře, jakmile je zjištěn průtok v opačném směru. Disk je vyroben z oceli a je podporován nehrdzivou tyčí a pružinou. Těsnicí materiál je EPDM, který poskytuje odolnost vůči široké škále teplot a médií. Tělo klapky je z oceli (GJL 250), což zajišťuje dobrou mechanickou pevnost a odolnost proti korozi v aplikacích s vodou a systémy HVAC. Výkon klapky je ovlivněn pracovním tlakem, teplotou a vlastnostmi médií systému. Správná integrace do systému zajišťuje dlouhodobou spolehlivost a minimální údržbu.Údržba a provoz
Klapka vyžaduje minimální údržbu za normálních provozních podmínek. Doporučuje se pravidelné prohlídky, aby byly zjištěny známky opotřebení, koroze nebo netěsnosti. Těsnicí materiál EPDM se může v průběhu času degradovat, zejména v agresivních médiích nebo při horním limitu teploty. V technických datech nejsou uvedena žádná konkrétní období údržby. Klapku je třeba vyměnit, pokud ukazuje známky selhání, jako je snížená těsnost nebo neobvyklý hluk během provozu.Nejčastější otázky
Může být tato klapka instalována ve svislé poloze?
Ano, klapku lze namontovat v jakékoliv poloze, protože je navržena pro instalaci ve všech pozicích.
Jaký je minimální tlak potřebný k otevření klapky?
Minimální otevírací tlak je 0,1 bar. Klapka se neotevře, pokud tento tlak není překročen.
Je klapka vhodná pro použití ve vodovodních systémech?
Ano, klapka je vhodná pro vodovodní systémy a čerpací stanice, pokud jsou provozní podmínky v rámci specifikovaných limitů.
Jaké materiály jsou použity pro těsnicí komponenty?
Těsnicí komponenty jsou vyrobeny z EPDM, který je odolný vůči široké škále teplot a médií běžně vyskytujících se v systémech HVAC a vodovod.
Doplňkové parametry
| Kategorie: | BRA.D6.021,031 - motýlová zpětná klapka |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 3.268 kg |
| Druh výrobku: | zpětný ventil / klapka |
| Jmenovitá světlost (DN): | DN 80 |
| Typ připojení: | příruba |
| Jmenovitá světlost: | DN 80 |
| Jmenovitý tlak: | PN 16 |
| Posledná aktuálizacia ceny: | 25.11.2024 21:09:33 |
