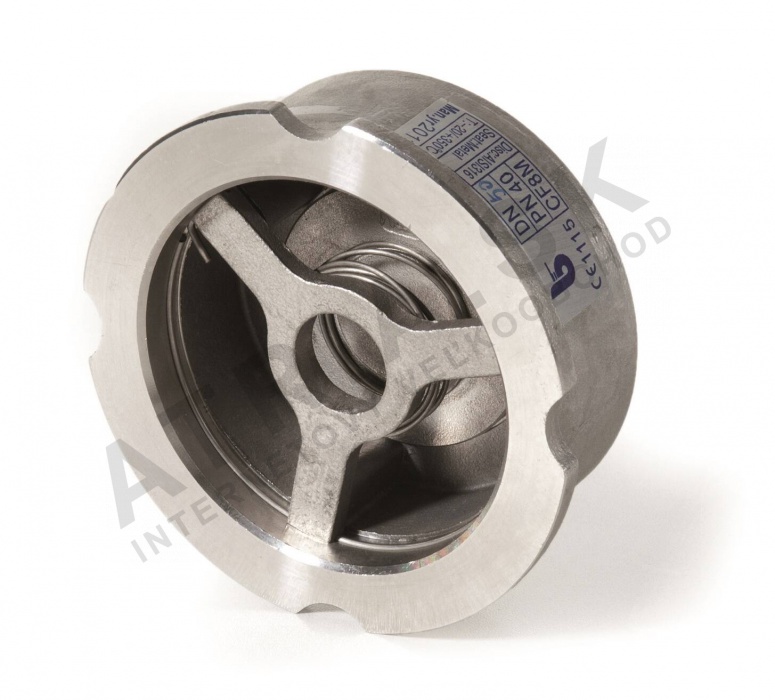

W6 Zpětná klapka s pružinou – Nerezová – DN 20; L=19mm

Detailní popis produktu

Zpětné klapky s pružinou jsou zásadní komponenty v systémech, kde je potřeba jednosměrného řízení toku, aby se zabránilo obrátěnému průtoku. Používají se běžně v topení, větrání a klimatizaci (HVAC), vodovodních sítích, čerpacích stanicích a chemickém zpracování. Tyto klapky zajišťují spolehlivé těsnění, když tok zastaví nebo se obrátí, a jsou vhodné jak pro vysokotlaké, tak i nízkonapěťové aplikace. Kompaktní design umožňuje montáž v úzkých prostorech a podporuje různé orientace během instalace.

Správné vybavení a instalace takových klapek jsou klíčové pro integritu systému. Často se integrují do uzavřených systémů, kde se dopravuje médium jako voda, glykolové směsi, oleje a ropy. Provozní podmínky zahrnují proměnlivé teploty a tlaky, které je třeba zohlednit při specifikaci. Klapka musí být také kompatibilní s okolním potrubím a šroubením, aby zajišťovala beznetekový provoz v průběhu času.

Technické parametry

Materiál: tělo	Nerezová ocel
Jmenovitý průměr	DN 20
Jmenovitý tlak	PN 16/PN 10
Hmotnost	0,201 kg
Kód	W6626020
Značka	IVAR

Jmenovitý průměr (DN 20) určuje velikost potrubních spojek a průtokovou kapacitu klapky. Jmenovitý tlak (PN 16/PN 10) definuje maximální povolený tlak za běžných provozních podmínek. Tyto hodnoty jsou zásadní pro zajištění, že klapka vyhovuje hydraulickým požadavkům systému a může odolat očekávanému zatížení bez poruchy. Materiál těla (nerezová ocel) je vybrán díky své odolnosti proti korozi a mechanickému namáhání, což z ní činí vhodnou pro agresivní média a vysokoteplotní prostředí.

Montáž a připojení

Klapka je navržena pro montáž mezi dvěma potrubními flénsy. Velikost připojení odpovídá DN 20 a normu flénsu je třeba ověřit, aby odpovídala specifikacím systému. Před montáží by měly být flénsy očistěny od nečistot, aby byla zajištěna správná kontaktová plocha s těsnícími plochami. Klapku lze namontovat v libovolné poloze, ale směr průtoku musí být v souladu s šipkou na těle, aby se zabránilo chybnému provozu. Běžné chyby při montáži zahrnují špatné zarovnání flénsů, přetížení šroubů a nesprávnou orientaci klapky. Tyto problémy mohou vést k netěsnosti, zvýšenému opotřebení a snížené životnosti. Aby se tomu zabránilo, montéři by měli dodržovat pokyny výrobce a ověřit zarovnání a momentové nastavení šroubů.

Kompatibilita a příslušenství

Tato klapka je kompatibilní s potrubními systémy z nerezové oceli a oceli, které splňují normu flénsů EN 1092-1. Je určena pro média jako voda, glykolové roztoky, oleje a ropy. Pro systémy vyžadující další řízení nebo monitorování lze namontovat tlakové manometry a průtokoměry před nebo za klapkou. Pro běžnou montáž není potřeba žádné konkrétní příslušenství, ale celkový návrh systému musí zahrnovat tepelné roztažnosti a vibrace, aby se zabránilo namáhání těla klapky.

Technický pozadí pro projektanty

Zpětná klapka s pružinou funguje tak, že umožňuje průtok dopředu, zatímco pružina drží klapku uzavřenou proti obrátěnému průtoku. Když tok zastaví nebo se obrátí, pružinová síla těsní klapku a zabraňuje zpětnému průtoku. Použité materiály – nerezová ocel pro tělo, disk a oddělení, a pružina z AISI 316 – zajišťují odolnost proti korozi a vysokým teplotám. Klapka je vhodná pro média s až 50 % glykolem, což ji činí vhodnou pro systémy, kde jsou potřeba antifrizní vlastnosti. Integrace klapky do systému musí zahrnovat tlakovou ztrátu přes klapku a požadovaný minimální zpětný tlak pro udržení těsnění. Rozsah provozních teplot (-20°C až +350°C) umožňuje fungování klapky jak v chladném, tak i v horkém prostředí. Dlouhověkost a efektivita klapky závisí na kvalitě instalace, čistotě média a absence nadměrných vibrací nebo pulzací v systému.

Údržba a provoz

Klapka vyžaduje minimální údržbu díky své odolné konstrukci a kvalitním materiálům. Pravidelné vizuální kontroly by měly být prováděny, aby byly zjištěny známky opotřebení, koroze nebo netěsnosti. Těsnící plochy by měly zůstat volné od nečistot, aby bylo zajištěno správné uzavření. Nejsou specifikovány žádné plánované intervaly údržby, ale klapku by mělo být inspekce prováděna, kdykoliv výkon systému naznačuje potenciální problémy. V případě podezření na poruchu by měla být klapka odstraněna a zkontrolována na poškození nebo znečištění.

Nejčastější otázky

Může být klapka namontována do svislých potrubí?
Ano, klapku lze namontovat v libovolné poloze, pokud je dodržen směr průtoku uvedený na těle.

Je klapka vhodná pro použití s glykolovými kapalinami?
Ano, je schválená pro použití s vodou obsahující až 50 % glykolu, což ji činí vhodnou pro antifrizní aplikace.

Jaký je minimální zpětný tlak potřebný pro těsnění?
Klapka vyžaduje minimální zpětný tlak 0,1 bar, aby udržela těsné uzavření při obrátěném průtoku.

Může být tato klapka použita v potrubních systémech s pitnou vodou?
Ano, klapka má certifikaci ATEST pro použití s pitnou vodou, což zajišťuje soulad s příslušnými normami pro aplikace s pitnou vodou.
