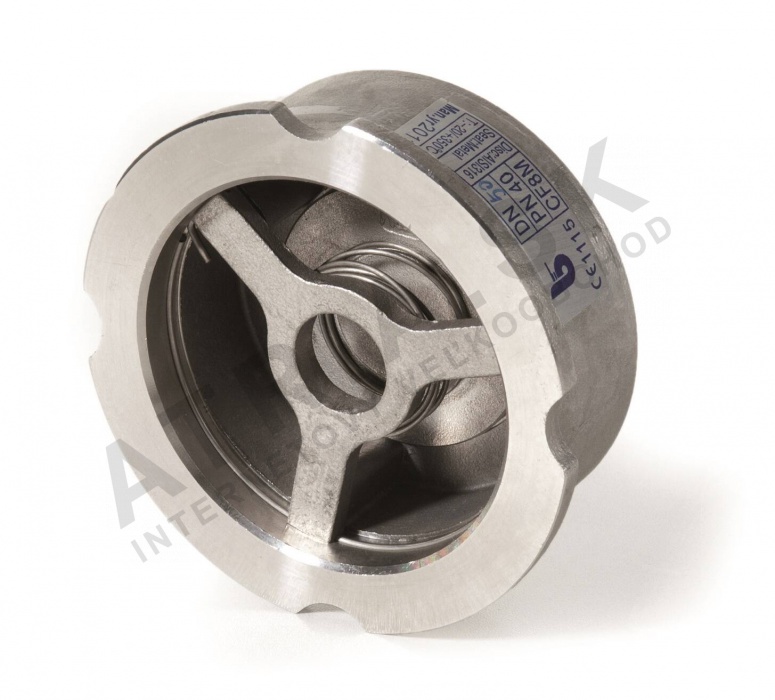

W6 Zpětná klapka s pružinou – Nerezová ocel – DN 25; L=22 mm

Detailní popis produktu

Zpětné klapky s pružinou jsou zásadní komponenty v systémech, kde je potřeba jednosměrného řízení průtoku. Často se používají v topení, větrání a klimatizaci (HVAC), vodovodních sítích, čerpacích stanicích a průmyslových aplikacích s ropy, uhlíkohydrami a chemickými médi. Tyto klapky zabrání zpětnému průtoku a zajišťují integrity systému tím, že umožňují průtok pouze jedním směrem. Řada IVAR W6 je zvláště vhodná pro instalace, kde je místo omezené díky kompaktnímu designu a krátké délce 22 mm. Ideální je pro aplikace vyžadující spolehlivé těsnění a odolnost proti korozi a vysokým teplotám.

Instalatéři a projektanti systémů často setkávají s těmito klapkami v budovatelských systémech, průmyslových závodech a infrastrukturních projektech. Konstrukce z nerezové oceli zajišťuje vhodnost pro prostředí s vystavením agresivním médiím nebo vysokým teplotám. Klapku lze namontovat v libovolné poloze, což přináší flexibilitu při instalaci. Minimální zpětný tlak 0,1 bar zajišťuje stabilní provoz za běžných systémových podmínek.

Technické parametry

Materiál: tělo	Nerezová ocel A351 CF8M
Jmenovitý průměr	DN 25
Jmenovitý tlak	PN 16/PN 10
Hmotnost	0,294 kg
Kód	W6626025
Značka	IVAR

Jmenovitý průměr (DN 25) a jmenovitý tlak (PN 16/PN 10) jsou klíčové pro určení kompatibility klapky s existujícími potrubními systémy a pro zajištění správného průtoku a zpracování tlaku. Výběr materiálu – nerezová ocel pro tělo, disk a oddělení – zajišťuje dlouhodobou odolnost a odolnost proti korozi. Materiál pružiny (AISI 316) a kovové těsnění přispívají k schopnosti klapky udržovat těsné těsnění i za vysokých teplot.

Instalace a připojení

Klapka je navržena pro instalaci mezi šroubeními podle normy EN 1092-1. Vyžaduje jmenovitou velikost šroubení odpovídající rozměru DN 25. Před instalací zajistěte, že povrchy šroubení jsou čisté a bez nečistot, aby se zabránilo úniku. Klapku lze namontovat v libovolné poloze, ale směr průtoku musí být ověřen podle výrobcem označených značek. Běžné chyby při instalaci zahrnují nesprávnou orientaci, nedostatečné utažení šroubů šroubení a nedostatečné kontrolování těsnících ploch před uvedením do provozu. Vždy se obracejte na technickou dokumentaci pro konkrétní hodnoty momentu a požadavky na zarovnání.

Kompatibilita a příslušenství

Tato klapka je kompatibilní s širokou škálou potrubních systémů pracujících za zadaných tlakových a teplotních podmínek. Často se používá spolu se standardními potrubními komponentami se šroubením, včetně těsnění a šroubů. Pro systémy vyžadující další řízení nebo monitorování mohou být namontovány tlakové senzory nebo průtokoměry výše nebo níže. Pro základní provoz nejsou potřeba žádná konkrétní příslušenství, ale projektanti systémů by měli zajistit, že podpůrná infrastruktura (např. šroubení, těsnění) je správně rozměrována a vyhovuje požadovaným parametrům aplikace.

Technický pozadí pro projektanty

Zpětná klapka s pružinou umožňuje dopředný průtok a automaticky se zavírá při zjištění zpětného průtoku. Pružina aplikuje zavírací sílu na disk, který těsní proti sedlu. Nerezové tělo a disk poskytují odolnost proti tepelnému roztažení a korozi, což způsobuje vhodnost klapky pro jak teplé, tak chladné médi. Kovové těsnění zajišťuje těsné uzavření bez potřeby dalších těsnících materiálů. Výkon klapky je ovlivněn pracovním tlakem, teplotou a vlastnostmi médi. Pro systémy s vysokou rychlostí průtoku nebo častými změnami směru průtoku by projektanti měli ověřit, že síla pružiny je dostatečná k zabrání flutteru nebo předčasnému opotřebení.

Služba a provoz

Klapka vyžaduje minimální údržbu díky své robustní konstrukci a odolným materiálům. Pravidelné vizuální kontroly by měly být prováděny k zjištění známek opotřebení, koroze nebo úniku. Těsnící plochy by měly být kontrolovány na poškození nebo znečištění, které by mohlo ovlivnit schopnost klapky správně se uzavřít. Nejsou poskytovány konkrétní intervaly údržby, ale klapku by měly být odstraněny a prohlédnuty, pokud je pozorován neobvyklý provoz. Minimální zpětný tlak 0,1 bar musí být udržován k zajištění spolehlivého provozu. Pokud má být klapka odstraněna pro údržbu, zajistěte, že systém je vyrovnán a izolován před demontáží.

Nejčastější otázky

Může být klapka použita v systémech s glykolovými médi?
Ano, klapka je vhodná pro vodu s až 50 % glykolem, což způsobuje vhodnost pro aplikace s protimrazovými prostředky.

Je klapka vhodná pro instalaci ve svislých potrubích?
Ano, klapku lze namontovat v libovolné poloze, včetně svislých potrubí, pokud je zachován směr průtoku.

Jaká je maximální provozní teplota klapky?
Klapka je certifikována pro provoz až do +350°C, což způsobuje vhodnost pro vysokoteplotní aplikace, jako jsou topné systémy.

Může být klapka použita v chemickém průmyslu?
Ano, konstrukce z nerezové oceli a kovové těsnění způsobuje vhodnost pro použití v chemickém průmyslu s agresivními médi.
