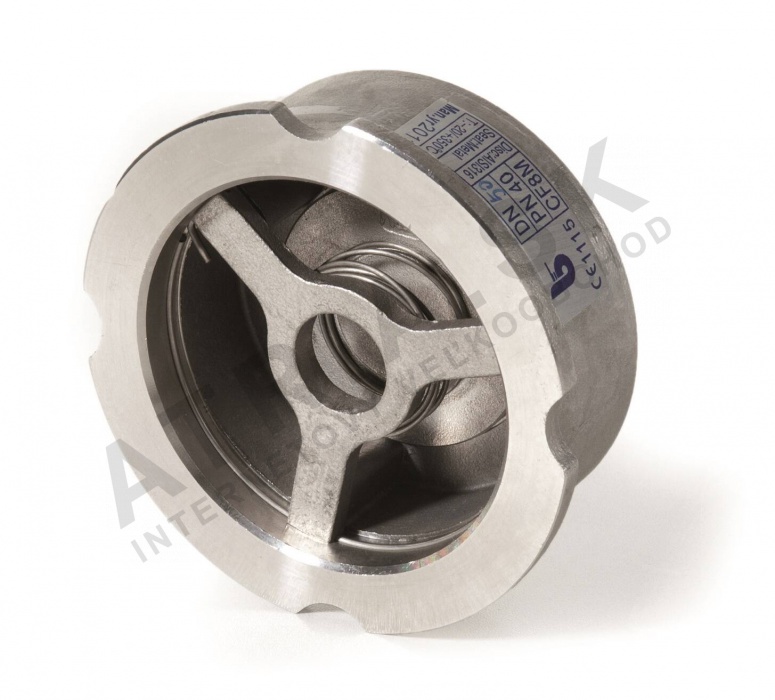

W6 Tlakově řízený zpětný ventil s matnicemi – Nerez – DN 40; L=31,5 mm

Detailní popis produktu

Tlakově řízené zpětné ventily s matnicemi jsou esenciálními komponentami v průmyslových i komerčních systémech s tekutinami, zajistí jednosměrný tok a zabrání zpětnému průtoku, což by mohlo ohrozit integritu systému. Tato verze se běžně používá v klimatizačních systémech, vodovodních sítích, čerpacích stanicích a chemickém zpracování. Instalatéři pracující v těchto oblastech narazí na aplikace, kde spolehlivé tesnění a odolnost vůči agresivním médiím jsou kritické. Kompaktní design tohoto ventilu z něj dělá vhodný pro úzká místa uvnitř větších potrubních systémů.

Ventil je namontován mezi matnice a funguje automaticky podle směru průtoku a rozdílu tlaků. Nevymáhá si vnější energii ani ruční nastavení, což jej činí ideálním pro systémy, kde přístup pro údržbu je omezený. Nerezové tělo zajišťuje odolnost proti korozi, zatímco pružinový mechanismus umožňuje přesné řízení otevíracího tlaku. Ventil lze instalovat v libovolném směru, což zjednodušuje jeho integraci do stávajících rozvrhů.

Technické parametry

Instalace a připojení

Instalujte ventil mezi dvě části potrubí s matnicemi, přičemž směr průtoku musí odpovídající šipce vyznačené na těle. Připojení matic odpovídá normě STN EN 1092-1 pro třídy PN 16, PN 10 a PN 6. Před utažením sestavy zkontrolujte, zda jsou povrchy matic čisté a bez nečistot. Použijte správný počet a moment utažení šroubů, aby nedocházelo k únikům nebo poškození tesnení. Běžné chyby při instalaci zahrnují nesprávnou orientaci, nesoulad tříd matic a nedostatečné utažení šroubů. Vždy ověřte, že minimální zpětný tlak (0,1 bar) je splněn, aby bylo zajištěno správné uzavření ventilu.

Kompatibilita a příslušenství

Tento ventil je kompatibilní s nerezovými a ocelovými potrubními systémy s hodnocením PN 16/PN 10. Integruje se dobře s dalšími nerezovými spojkami a ventily značky IVAR ze stejné řady. Pro instalaci mohou být potřeba další komponenty, jako jsou tesnící kroužky, šrouby a nástroje pro zarovnání. Pro tuto verzi není uvedeno žádné specifické příslušenství.

Technický pozadí pro projektanty

Klapka s pružinou se otevírá při dopředném průtoku pod tlakem a zavírá se při obráceném průtoku, spoléhá se na sílu pružiny k udržení těsnosti. Tělo, klapka a oddělení jsou vyrobena z nerezu A351 CF8M, který nabízí vysokou odolnost vůči korozi a tepelnému stresu. Pružina je vyrobena z AISI 316, což je vhodné pro agresivní prostředí. Ventil je navržen pro provoz v teplotách od -20 °C do +350 °C a dokáže zvládnout vodu s až 50 % glykolem. Systém metal-to-metal těsnění eliminuje potřebu výměny těsnění a snižuje nároky na údržbu.

Údržba a provoz

Doporučuje se pravidelné vizuální kontroly, abyste zjistili známky opotřebení, koroze nebo úniku kolem spojek matic. Ujistěte se, že ventil zůstává bez nečistot, které by mohly ovlivnit pružinový mechanismus nebo sedlo. V technické dokumentaci není uvedena plánovaná údržba. Pokud dojde ke komplikacím s výkonem, demontujte ventil opatrně a zkontrolujte vnitřní komponenty na poškození nebo znečistění. Opětovné sestavení musí postupovat podle pokynů výrobce, aby byla zachována funkční integrita.

Příbuzné otázky

Lze tento ventil použít v potrubí s pitnou vodou?
Ano, ventil je certifikován pro použití s pitnou vodou a vyhovuje příslušným normám pro bezpečnost materiálů a hygienické požadavky.

Je vhodný pro vertikální instalaci?
Ano, ventil lze instalovat v libovolném směru, protože mechanismus pružiny funguje nezávisle na gravitačních silách.

Jaká je maximální povolená teplotní rozsah?
Ventil je navržen pro provoz mezi -20 °C a +350 °C, což jej činí vhodným jak pro aplikace s nízkou tak vysokou teplotou.

Může zvládnout tekutiny s glykolem?
Ano, ventil je schválen pro použití s vodou obsahující až 50 % glykolu, což je běžné v systémech pro vytápění a chlazení.
