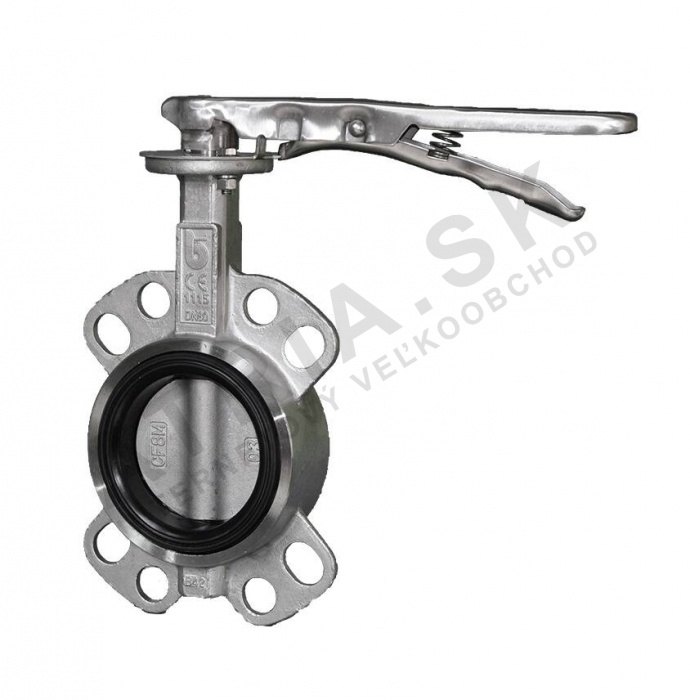

Kulový kohout WAFER J9 - ocelová disková vložka; FKM (Viton) - DN 65; L=46mm
Kód: J9.622.065Související produkty
Detailní popis produktu
Kulové kohouty jsou základními komponentami v průmyslových a technických systémech, zejména v aplikacích vyžadujících spolehlivé oddělení průtoku tekutin. Model IVAR WAFER J9 se často používá ve vytápěcích, větracích a průmyslových systémech, kde je potřeba kompaktné a odolné řešení. Často se instaluje do HVAC systémů, chemických zpracovatelských jednotek a systémů na manipulaci s ropy a hydrokarbony. Kompaktní design umožňuje instalaci mezi šroubeními v omezeném prostoru, což ho činí ideálním pro modernizaci nebo v případě nedostatku místa. Rozsah provozních teplot od -10°C do +150°C zajišťuje kompatibilitu s širokou škálou médií, včetně vody, olejů a plynů.
Technické parametry
| Materiál | tělo a disk - ocelová ocel AISI 316 |
|---|---|
| Jmenovitý průměr | DN 65 |
| Jmenovitý tlak | PN 16/PN10 |
| Hmotnost | 1 kg |
| Kód | J9.622.065 |
| Značka | IVAR |
Instalace a připojení
Instalace kulového kohoutu IVAR WAFER J9 vyžaduje jeho umístění mezi dvě šroubení s jmenovitým průměrem DN 65. Klapka není samoopřená a musí být nainstalována mezi šroubeními s přesnou srovnalostí a správným utažením. Povrchy šroubení by měly být čisté a bez nečistot, aby bylo zajištěno těsné spojení. Klapka není vhodná pro instalaci do parních systémů. Běžné chyby při instalaci zahrnují použití šroubení s nesrovnatným hodnocením nebo nesprávnou srovnalost klapky, což může vést k úniku nebo mechanickému namáhání těla klapky.
Kompatibilita a příslušenství
Kulový kohout IVAR WAFER J9 je kompatibilní se standardními potrubními systémy se šroubeními s hodnocením PN16, PN10 nebo PN6. Je vhodný pro použití s různými médi, včetně vody, olejů a plynů. Pro standardní instalaci nejsou potřeba žádná další příslušenství. Klapka není kompatibilní s parními systémy kvůli omezením materiálu a těsnění FKM. Při návrhu nebo modernizaci systému zkontrolujte, zda hodnocení šroubení a kompatibilita médiu odpovídají specifikacím klapky.
Technický pozadí pro projektanty
Kulový kohout IVAR WAFER J9 funguje jako uzavírací klapka, která uzavírá průtok pohybem disku mezi dvěma šroubeními. Ocelové tělo a disk poskytují odolnost a odolnost proti korozi, zatímco těsnění FKM (Viton) zajišťuje těsné uzavření. Klapka je navržena pro integraci do systémů, kde je potřeba izolace bez použití plných těles klapky. Rozsah provozních teplot od -10°C do +150°C a tlaková třída PN16/PN10 zajišťují vhodnost pro širokou škálu aplikací. Doba životnosti a účinnost klapky závisí na médiu a provozních podmínkách, zejména na teplotních a tlakových změnách.
Služba a provoz
Doporučuje se pravidelná kontrola klapky, aby byla zajištěna správná funkce a těsnost. Zkontrolujte známky opotřebení na těsnící ploše a ujistěte se, že šroubení zůstávají srovnaná. Klapka nepožaduje plánované intervaly údržby, ale jakákoli viditelná poškození nebo úniky by měly být okamžitě odstraněny. Těsnící materiál FKM je odolný vůči široké škále chemikálií a médií, ale dlouhodobá expozice nekompatibilním médiím může ovlivnit výkon. Vždy se obracejte na technický list výrobce pro konkrétní doporučení k provozu a údržbě.
Nejčastější otázky
Může být IVAR WAFER J9 připojen k parním systémům?
Ne, klapka není vhodná pro použití s párou kvůli omezením materiálu těsnění FKM.
Které hodnocení šroubení je kompatibilní s IVAR WAFER J9?
Klapka je kompatibilní se šroubeními s hodnocením PN16, PN10 nebo PN6 podle EN 1092-1.
Jaká je maximální provozní teplota IVAR WAFER J9?
Klapka je určena pro provoz až do +150°C.
Která média je IVAR WAFER J9 vhodný pro použití?
Klapka je vhodná pro použití s vodou, oleji, plyny a hydrokarbony, ale ne s párou nebo jinými nekompatibilními médi.
Doplňkové parametry
| Kategorie: | BRA.J9.622 FKM - klapky WAFER J9 - nerez |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 1 kg |
| Druh výrobku: | kulový ventil / uzávěr |
| Jmenovitá světlost (DN): | DN 65 |
| Typ připojení: | příruba |
| Materiál: | nerez |
| Jmenovitá světlost: | DN 65 |
| Jmenovitý tlak: | PN 16/PN10 |
| Materiál: | tělo a disk - nerez AISI 316 |
| Posledná aktuálizacia ceny: | 25.11.2024 21:18:44 |
