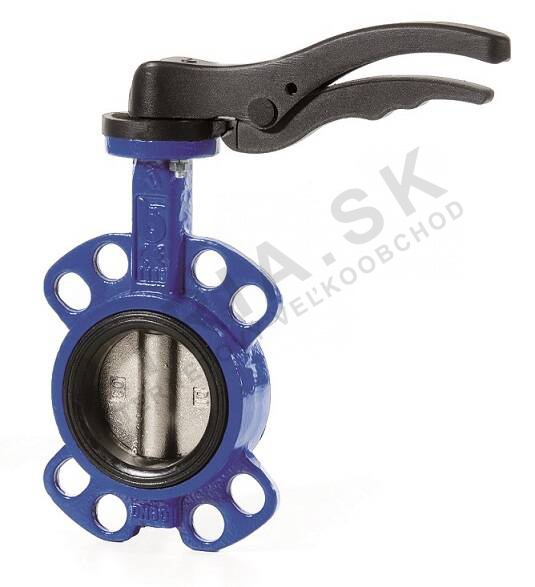

WAFER J9 - ocelový disk; EPDM - DN 300; L=78mm

Detailní popis produktu

Tento ocelový diskový uzavírací ventil se často používá v centrálních otopných systémech, větracích instalacích a vodovodních systémech ve společenských a průmyslových budovách. Je typicky instalován do uzavřených systémů, kde je potřeba řízeného uzavření. Ventil je navržen pro použití s vodou, vzduchem a jinými nekorozií odolnými kapalinami a není vhodný pro páru, olejové nebo na uhlík založené média. Kompaktní konstrukce mezi šroubeními umožňuje efektivní integraci do stávajících potrubních systémů bez potřeby dalších podpěr.

Model WAFER J9 DN 300 se často používá v aplikacích HVAC, včetně oběhových okruhů kotlů, čerpacích stanic a systémů výměníků tepla. Je zvláště vhodný pro systémy, kde je potřeba častého ručního uzavření a izolace částí systému pro údržbu. Těsné uzavření zaručuje materiál EPDM, zatímco nerezový disk poskytuje odolnost proti korozi a opotřebení ve vlhkém prostředí. Ventil není certifikován pro potrubní systémy s pitnou vodou a neměl by být použit v systémech, kde se dopravuje pitná voda.

Technické parametry

Materiál	tělo – litina GJS 400-15
Jmenovitý průměr	DN 300
Jmenovitý tlak	PN 16/PN10
Hmotnost	34,8 kg
Kód	J9.120.300
Značka	IVAR

Ventil je schopen pracovat s tlaky až do PN 16 a PN 10, což ho činí vhodným pro střední tlakové aplikace v otopných a vodovodních systémech. Jmenovitý průměr DN 300 zajišťuje kompatibilitu s většími potrubními průměry, které jsou běžné v průmyslových a komerčních instalacích. Rozsah provozních teplot od -10°C do +120°C umožňuje jeho použití jak v chladné, tak i v teplé vodě. Tyto parametry jsou zásadní pro správné rozměrování a integraci do systému, aby ventil vyhovoval hydraulickým a tepelným požadavkům instalace.

Montáž a připojení

Model WAFER J9 DN 300 se montuje mezi dvě šroubení podle normy EN 1092-1. Připojení šroubení musí být ověřeno pro kompatibilitu s PN 16, PN 10 nebo PN 6. Ventil musí být zarovnán s osou potrubí, aby se zabránilo nerovnoměrnému namáhání těsnících komponent. Před montáží musí být povrchy šroubení čisté a bez nečistot, aby bylo zajištěno těsné uzavření. Ventil by neměl být použit v systémech s pulzujícím průtokem nebo vysokou vibrací, protože to může ovlivnit integritu těsnění z EPDM. Běžné chyby při montáži zahrnují špatné zarovnání šroubení a přetížení šroubů, což může vést k předčasnému opotřebení nebo úniku.

Kompatibilita a příslušenství

Ventil je kompatibilní se standardními potrubními systémy se šroubením a běžně se používá spolu s dalšími šroubeními komponenty, jako jsou čerpadla, výměníky tepla a nádoby na roztažnou vodu. Pro běžnou montáž není potřeba žádné další příslušenství, ale je důležité zajistit, že rozměry šroubení a vzor šroubů odpovídají požadavkům systému. Ventil není vhodný pro použití s párou nebo olejovými médii a neměl by být kombinován s komponenty navrženými pro tyto aplikace.

Technický pozadí pro projektanty

Model WAFER J9 DN 300 funguje jako ruční uzavírací ventil, který využívá nerezový disk a těsnění z EPDM k uzavření nebo otevření průtoku. Tělo z litiny GJS 400-15 poskytuje vysokou mechanickou pevnost a odolnost proti deformaci při tlaku. Těsnění z EPDM je vhodné pro vodní média a zajišťuje spolehlivé uzavření v rámci specifikovaného rozsahu teplot. Ventil je navržen pro integraci do systémů pracujících za středního tlaku a teploty a jeho výkon je ovlivněn kvalitou šroubení a čistotou prostředí instalace. Ventil není vhodný pro aplikace s agresivními nebo abrazivními médii kvůli omezením těsnícího materiálu z EPDM.

Údržba a provoz

Ventil vyžaduje minimální údržbu za běžných provozních podmínek. Pravidelné vizuální kontroly by měly být prováděny, aby byly zjištěny případné známky úniku nebo koroze. Těsnění z EPDM by mělo být kontrolováno na opotřebení nebo degradaci, zejména v systémech pracujících na horní hranici rozsahu teplot. Ventil by měl být ovládán ručně pomocí západkového páku a bylo by třeba se vyhnout nadměrné síle, aby nedošlo k poškození těsnících komponent. V technických datech nejsou uvedena žádná konkrétní období údržby, ale jakékoliv známky poruchy by měly vést k okamžité kontrole a, pokud je to nutné, k výměně ventilu.

Nejčastější otázky

Může být ventil WAFER J9 DN 300 použit v párových systémech?
Ne, ventil není vhodný pro párové aplikace kvůli omezením těsnícího materiálu z EPDM a absence certifikace pro vysokoteplotní páru.

Je těsnění z EPDM kompatibilní s systémy teplé vody?
Ano, těsnění z EPDM je vhodné pro systémy teplé vody pracující až do +120°C, jak je uvedeno v technických datech.

Může být ventil použit v systémech s uhlíkovými nebo olejovými médii?
Ne, ventil není vhodný pro použití s uhlíkovými nebo olejovými médii, protože ty mohou degradovat těsnící materiál z EPDM a ohrozit integritu uzavření.

Jaký je maximální provozní tlak pro ventil WAFER J9 DN 300?
Ventil je schopen pracovat s tlaky až do PN 16 a PN 10, což ho činí vhodným pro střední tlakové aplikace v otopných a vodovodních systémech.
