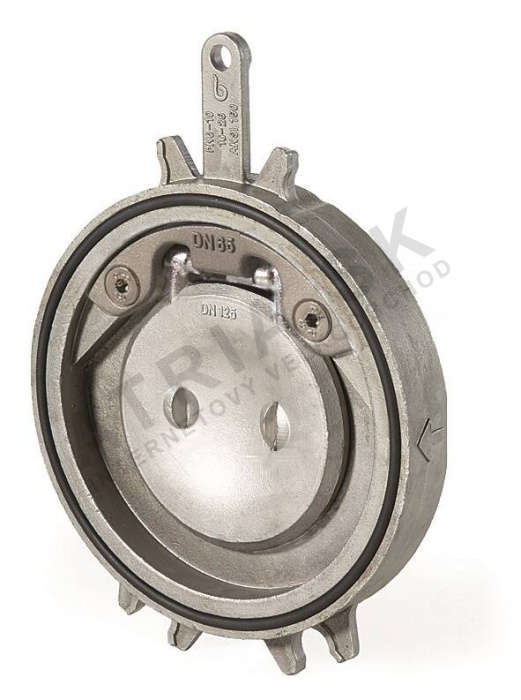

IVAR I06623150 Svarový vodorovný zpětný ventil - řada 06 nerezová ocel - bez pružiny - DN 150
Kód: I06623150Související produkty
Detailní popis produktu
Tento svarový vodorovný zpětný ventil se často používá v systémech pro vytápění, větrání a klimatizaci (HVAC), stejně jako v distribučních sítích vody a průmyslových systémech pro manipulaci s kapalinami. Instalatéři tento ventil nacházejí v systémech vyžadujících jednosměrné řízení průtoku, jako jsou potrubí pro přívod vody do kotlů, potrubí pro výstup čerpadel a chlazené vodní oběhy. Ventil zajišťuje průtok média jednou směr a zabrání zpětnému průtoku, který by mohl porušit výkon systému nebo poškodit komponenty.
Design je zvláště vhodný pro prostředí, kde je nezbytná konstrukce odolná proti korozi. Často se vyskytuje v obchodních budovách, průmyslových závodech a procesních továrních. Tělo z nerezové oceli poskytuje odolnost vůči chemickému vlivu, což ho činí ideálním pro média založená na glykolu a ne na páru.
Technické parametry
| Materiál - tělo | A351 CF8M nerezová ocel |
|---|---|
| Jmenovitý průměr | DN 150 |
| Jmenovitý tlak | PN 6 |
| Hmotnost | 4,942 kg |
| Kód | I06623150 |
| Značka | IVAR |
Instalace a připojení
Ventil je navržen k instalaci mezi svarové plochy podle standardů EN 1092-1. Před montáží zajistěte, že jsou svarové plochy čisté a bez nečistot. Použijte vhodné těsnění kompatibilní s materiálem PTFE. Připojte šrouby utažené podle momentových specifikací výrobce, aby se zabránilo úniku. Během utahování se vyhněte šikmo, aby nedošlo ke zvýšení napětí na tělese ventilu.
Kompatibilita a příslušenství
Tento ventil je kompatibilní s svarovými systémy s klasifikací PN6 až do DN 250, stejně jako s vyšším tlakem PN10 a PN16. Při integraci do stávajících systémů zkontrolujte rozměry svarových ploch a vzor otvorů pro šrouby. Další komponenty, jako jsou těsnění a šroubení, by měly být vybrány podle pracovního média a podmínek prostředí. Pro tento model nejsou doporučovány konkrétní související produkty.
Technický pozadí pro projektanty
Princip fungování zahrnuje disk, který se otevírá při průtoku dopředu a zavírá proti průtoku zpět. Absence pružiny umožňuje disku reagovat přímo na dynamiku průtoku, což zmenšuje mechanickou složitost a potenciální body selhání. Materiál těla, A351 CF8M nerezová ocel, poskytuje vysokou odolnost proti korozi a konstrukční pevnost. To ho činí vhodným pro vodu s obsahem glykolu až do 50 %, i když není vhodný pro páru kvůli nedostatku funkcí pro odvod páry. Projektanti by měli zvážit minimální zpětný tlak potřebný pro uzavření (0,3 bar), aby zajistili spolehlivé těsnění za nízkého průtoku.
Služba a provoz
Doporučuje se pravidelné vizuální kontroly k detekci známek opotřebení, koroze nebo úniku. Pravidelně čistěte vnitřní plochy, aby se odstranily usazeniny, které by mohly omezit pohyb disku. Zajistěte, že plocha pro těsnění zůstává nezraněná pro optimální těsnění. V technické dokumentaci nejsou specifikovány žádné plánované intervaly údržby.
Nejčastější otázky
Může ventil pracovat se směsmi glykolu a vody?
Ano, ventil je vhodný pro vodu s obsahem glykolu až do 50 %. Není však vhodný pro páru.
Je ventil vhodný pro vysokotlaké aplikace?
Ventil je klasifikován pro tlak PN 6 až do DN 250 a může se také připojit k svarovým plochám PN10 a PN16 v závislosti na aplikaci. Vždy ověřte klasifikaci svarových ploch při instalaci.
Může být ventil použit v svislých potrubích?
Ne, design je určen pouze pro vodorovnou instalaci. Svislé uspořádání může ovlivnit uzavírací mechanismus a vést k nesprávnému těsnění.
Doplňkové parametry
| Kategorie: | BRA.06.623, BRA.M6.623 PR - vodorovná zpětná klapka - nerez |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 7.625 kg |
| Druh výrobku: | zpětný ventil / klapka |
| Materiál: | nerez |
| Jmenovitá světlost: | DN 150 |
| Jmenovitý tlak: | PN 6 |
| Materiál: | tělo |
| Posledná aktuálizacia ceny: | 25.11.2024 21:12:19 |
