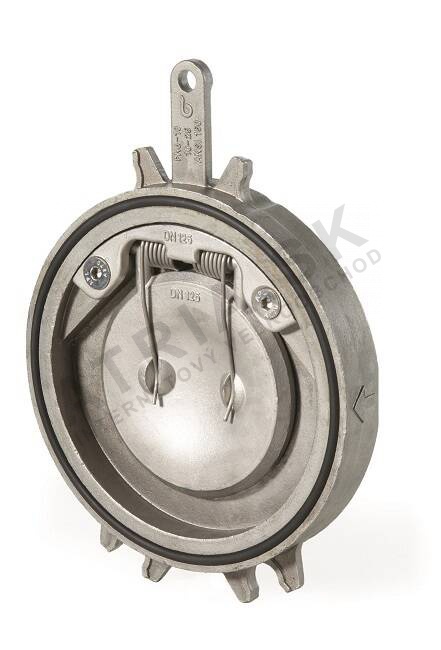

Horizontální šroubený zpětný ventil - M6 nerezová řada s pružinou - DN 125; L=29mm
Kód: M6623125Související produkty
Detailní popis produktu
Horizontální šroubené zpětné ventily jsou základními komponenty v otopných, větracích a klimatizačních (HVAC) systémech, které zajišťují, že tekutiny proudí pouze jednou cestou. Tyto ventily se běžně používají v uzavřených vodních obvodech, jako jsou ty v komerčních a průmyslových budovách, kde integrity systému a řízení průtoku jsou kritické. Montéry pracující na kotlových systémech, tepelných čerpadlech nebo chlazených vodních smyčkách narazí na tyto ventily v aplikacích, kde zpětný průtok by mohl ohrozit výkon nebo bezpečnost systému.
Při správném rozměrování a montáži tyto ventily zabrání zpětnému průtoku v tlakových systémech, zejména v systémech s proměnlivými průtoky nebo vypnutími čerpadel. Horizontální orientace ventilu zajišťuje, že disk zůstává ve správné poloze pro spolehlivé těsnění, i při kolísavých provozních podmínkách. Konstrukce z nerezové oceli poskytuje odolnost proti korozi, což z něj dělá vhodný pro použití s glykolovými směsmi a jinými neagresivními médii.
Technické parametry
| Materiál - tělo | Nerezová ocel A351 CF8M |
|---|---|
| Nominální průměr | DN 125 |
| Nominální tlak | PN 6 |
| EAN | 8595145910243 |
| Hmotnost | 3,653 kg |
| Kód | M6623125 |
| Značka | IVAR |
Montáž a připojení
Tento ventil se montuje mezi šroubení dle norem EN 1092-1. Šroubení musí být zarovnána, aby byla zajištěna rovnoměrná rozdělení zatížení a zabráněno úniku. Ventil není vhodný pro parní aplikace a neměl by být použit v systémech s vysokým obsahem částic. Během montáže je důležité ověřit, že povrchy šroubení jsou čisté a bez nečistot, aby bylo zajištěno správné těsnění. Běžnou chybou je nesprávné zarovnání šroubení, což může vést k nerovnoměrnému namáhání těla ventilu a předčasnému poškození.Kompatibilita a příslušenství
Ventil je kompatibilní s šroubenými potrubními systémy pracujícími při tlakových třídách PN6, PN10 nebo PN16. Je vhodný pro použití s vodou, glykolovými směsmi, stlačeným vzduchem, oleji a ropy. Pro standardní montáž není potřeba žádné další příslušenství. Uzavírací mechanismus s pružinou zajišťuje rychlé uzavření, což z něj dělá vhodný pro systémy s častými změnami průtoku. Pro tento model nejsou uvedeny žádné související produkty.Technický pozadí pro projektanty
Ventil pracuje na jednoduchém principu: při průtoku v přímém směru je disk zvedán tlakem tekutiny, což umožňuje průtok. Když se průtok zastaví nebo obrátí, pružina tlačí disk zpět na sedlo, čímž uzavře ventil. Nerezové tělo (A351 CF8M) a pružina (AISI 302) poskytují odolnost proti korozi a mechanickému opotřebení. Těsnící materiál PTFE zajišťuje nízké tření a dlouhodobou těsnost. Účinnost ventilu je ovlivněna viskozitou tekutiny a přítomností zavěšených částic, které mohou ovlivnit pohyb disku a těsnost.Údržba a provoz
Ventil vyžaduje minimální údržbu za běžných provozních podmínek. Pravidelné kontroly by měly být prováděny, aby byly zjištěny známky opotřebení, koroze nebo úniku. Minimální zpětný tlak potřebný pro těsnění je 0,3 bar. Pokud systém často prochází obrátkami průtoku nebo obsahuje vysoký obsah částic, mohou být potřeba častější kontroly. V technických datech nejsou uvedena žádná konkrétní období údržby.Nejčastější otázky
Může být tento ventil použit v systémech s glykolovými směsmi?
Ano, ventil je vhodný pro vodu s obsahem glykolu až do 50 %. Těsnící materiál PTFE a konstrukce z nerezové oceli zajišťují kompatibilitu s glykolovými tekutinami.
Je ventil vhodný pro parní aplikace?
Ne, ventil není doporučen pro použití s párou. Technická data explicitně uvádějí, že není vhodný pro parní systémy.
Jaký je minimální tlak potřebný pro správné uzavření ventilu?
Minimální zpětný tlak potřebný pro těsnění je 0,3 bar.
Může být tento ventil nainstalován do svislých potrubí?
Ne, ventil je navržen pro horizontální montáž. Svislá montáž by mohla ovlivnit polohu disku a těsnost.
Doplňkové parametry
| Kategorie: | BRA.06.623, BRA.M6.623 PR - vodorovná zpětná klapka - nerez |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 3.653 kg |
| EAN: | 8595145910243 |
| Druh výrobku: | zpětný ventil / klapka |
| Materiál: | nerez |
| Jmenovitá světlost: | DN 125 |
| Jmenovitý tlak: | PN 6 |
| Materiál: | tělo |
| Posledná aktuálizacia ceny: | 25.11.2024 21:19:23 |
