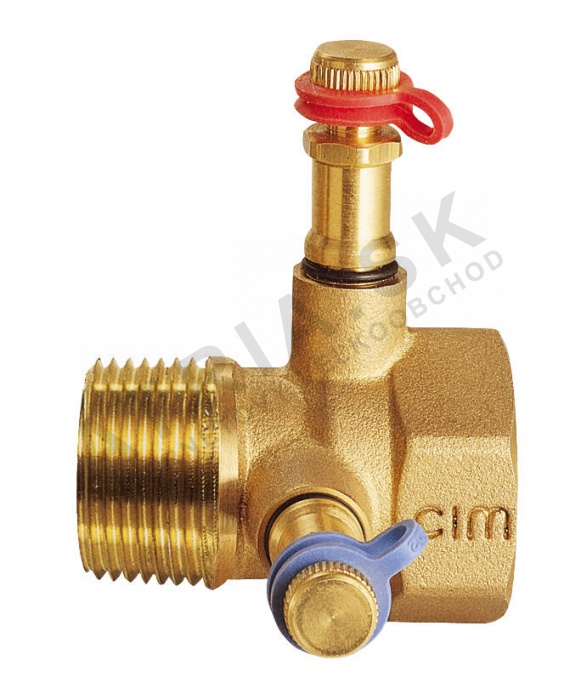

Měřicí a odtokové šroubení - pro vyvažovací ventil - 5/4 palce; Kv 16,63

Detailní popis produktu

Toto měřicí a odtokové šroubení se běžně používá v otopných soustavách, kde je potřeba přesného měření průtoku a ovládaného odtoku. Instaluje se obvykle spolu s vyvažovacími ventily, aby bylo zajištěno rovnoměrné rozdělení tepla po zónách budovy. Instalatéři pracující na otopných soustavách pro bytové, obchodní nebo průmyslové objekty budou mít toto šroubení nezbytné pro vyvažování a údržbu soustavy. Šroubení je vhodné pro použití v centrálních otopných soustavách, podlahovém vytápění a dalších hydronických aplikacích, kde je potřeba přesného ovládání průtoku.

Správné vybrání a instalace tohoto šroubení jsou zásadní pro udržení účinnosti soustavy a zabránění problémům jako je nerovnoměrné vytápění nebo přílišné poklesy tlaku. Šroubení je navrženo tak, aby se bez problémů integrovalo se standardními vyvažovacími ventily a je kompatibilní s širokou škálou průměrů potrubí a konfigurací.

Technické parametry

Instalace a připojení

Instalace IVAR 721114 zahrnuje připojení k vyvažovacímu ventilu pomocí 5/4 palcového závitu. Před utažením šroubení se ujistěte, že připojení je čisté a bez nečistot, aby nedošlo k únikům. K utažení šroubení použijte páku, ale vyhýbejte se přetížení, které může poškodit závit nebo tělo ventilu. Zkontrolujte, zda je šroubení zarovnáno s ventilem a zda není nesrovnalost, která by mohla způsobit napětí na připojení.

Běžné chyby při instalaci zahrnují použití špatného typu závitu nebo neověření kompatibility s modelem vyvažovacího ventilu. Vždy ověřte specifikace ventilu před instalací. Kromě toho se ujistěte, že soustava je vyčerpána, než začnete pracovat, aby nedošlo k zranění nebo poškození zařízení.

Kompatibilita a příslušenství

Toto šroubení je speciálně navrženo pro použití s vyvažovacím ventilem IVAR.CIM 727. Při objednávce se ujistěte, že je k dispozici i vyvažovací ventil, aby byla soustava kompletní. K běžné instalaci není potřeba žádné další příslušenství, ale doporučuje se mít k dispozici lepicí pásku nebo lepicí prostředek pro závit, aby bylo zajištěno těsné připojení bez úniků.

Technický pozadí pro projektanty

Šroubení funguje tak, že umožňuje měření průtoku a odtok při použití spolu s vyvažovacím ventilem. Mosaz CW602N-M poskytuje dobrou tepelnou vodivost a odolnost proti korozi, což je vhodné pro použití v otopných i chladicích soustavách. Jmenovitý tlak PN 20 zajišťuje, že šroubení může vydržet typické tlaky v otopných soustavách bez poruchy. Integrace tohoto šroubení do soustavy pomáhá udržovat vyvážený průtok a zmenšuje riziko přetlaku nebo podtlaku v různých zónách.

Doba životnosti šroubení je ovlivněna kvalitou instalace, provozními podmínkami a plánem údržby. Pravidelná kontrola a čištění mohou prodloužit jeho životnost a udržet účinnost soustavy.

Služba a provoz

Při provozu vyžaduje šroubení minimální údržbu. Doporučuje se však pravidelně kontrolovat připojení na známky opotřebení nebo úniku. Pokud se objeví jakékoliv problémy, šroubení by mělo být odstraněno a prozkoumáno na poškození. Pro tento šroubení nejsou stanoveny konkrétní intervaly údržby, ale je vhodné ho kontrolovat během běžné údržby soustavy.

Nejčastější otázky

Může být IVAR 721114 připojen k vyvažovacímu ventilu s jiným modelem?
Ne, toto šroubení je speciálně navrženo pro použití s vyvažovacím ventilem IVAR.CIM 727. Použití s jiným modelem může vést k problémům s kompatibilitou nebo nesprávnou funkcí.

Jaká je maximální provozní teplota tohoto šroubení?
Maximální provozní teplota je +120°C. Překročení této teploty může ovlivnit výkon a integritu šroubení.

Je třeba použít lepicí prostředek při instalaci?
Lepicí prostředek nebo lepicí pásku se doporučuje použít, aby bylo zajištěno těsné připojení, zejména v aplikacích s vysokým tlakem. Nicméně není nutné pro všechny instalace.

Může být toto šroubení použito v uzavřeném oběhovém systému?
Ano, IVAR 721114 je vhodné pro použití v uzavřených systémech, kde jsou potřeba funkce vyvažování a odtoku. Ujistěte se, že systémový tlak nepřekročí hodnotu PN 20.
