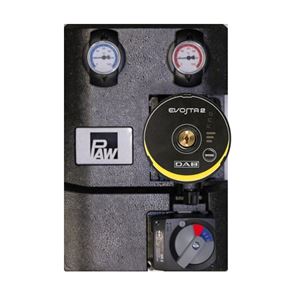

Bojlerový modul HEAT BLOC - 3cestný směšovací ventil - DN 25; DAB.EVOSTA2 40-70/180; pohon 230V
Kód: 443606070Související produkty
Detailní popis produktu
Bojlerový modul HEAT BLOC se 3cestným směšovacím ventilem se často používá v bytových a komerčních otopných aplikacích. Umožňuje přesné řízení distribuce průtoku v systémech vyžadujících regulaci teploty. Instalatéři ho často integrují s horizontálními distribučními rozdělovači nebo centrálními otopnými jednotkami. Systém vyžaduje pečlivé zarovnání přívodních a vratných linek, aby byla zajištěna optimální výkon.
Typické instalace zahrnují podlahové vytápění, radiátorové obvody a kombinované systémy. Modul podporuje připojení jak primárního, tak sekundárního obvodu, což zajišťuje kompatibilitu s různými typy kotlů. Zahrnutí oběhového čerpadla a integrovaných ventilů zjednodušuje nastavení pro techniky pracující s uzavřenými systémy. Mosazná konstrukce a tepelná izolace přispívají k dlouhodobé spolehlivosti v prostředí s vysokými teplotami.
Technické parametry
| Materiál | Mosaz |
|---|---|
| Prováděcí teplota | +110 °C |
| Jmenovitý průměr | DN 25 |
| Jmenovitý tlak | PN 6 |
| Kód | 443606070 |
| Značka | IVAR |
Instalace a připojení
Pro instalaci modulu zarovnejte vstupní a vratné přípojky se systémem potrubí. Přípojky DN 25 mají vnitřní 1“ závit, zatímco přípojky DN 32 mají 5/4“ závit. Ujistěte se, že všechna připojení jsou utažena doporučeným momentem, aby se zabránilo únikům. Zkontrolujte orientaci třícestného ventilu, aby odpovídala požadovanému směru průtoku. Běžné chyby zahrnují špatnou nastavení ventilu a nesprávné zapojení čerpadla. Vždy před uvedením do provozu zkontrolujte elektrické připojení pro pohon 230V.Kompatibilita a příslušenství
Tento modul je kompatibilní s horizontálními distribučními rozdělovači, jako je PAW.HEAT BLOC V23-DN 25. Pro kompletní integraci systému se ujistěte, že infrastruktura zahrnuje vhodné potrubí, izolaci a řídicí zařízení. V závislosti na konfiguraci systému mohou být potřeba další komponenty, jako jsou expanzní nádoby a vyvažovací ventily. Související produkty by měly být ověřeny pro kompatibilitu s rozměry přípojek DN 25 a DN 32.Technický pozadí pro návrháře
Modul funguje tak, že reguluje průtok přes třícestný směšovací ventil, což umožňuje ovládané smíšení horké a vratné vody. Mosazný materiál odolává korozi a tepelnému stresu, což ho činí vhodným pro prostředí s vysokými teplotami. Tepelná izolace EPP minimalizuje tepelné ztráty a zabraňuje kondenzaci. Účinnost systému závisí na přesném rozměření modulu vzhledem k požadovanému výkonu a teplotnímu rozdílu. Pohon 230V zajišťuje spolehlivý provoz se standardními elektrickými zdroji.Údržba a provoz
Pravidelná kontrola čerpadla a těsnění ventilu je doporučena, aby byla zajištěna integrity systému. Zkontrolujte příznaky opotřebení nebo úniky kolem závitových spojů a případně vyměňte těsnění. Čerpadlo by mělo být testováno na konzistentní průtok a ventil by měl být manuálně ovládán pravidelně, aby byl zajištěn hladký pohyb. V příručce nejsou uvedena konkrétní intervaly údržby, ale doporučuje se pravidelná kontrola podle pokynů výrobce.Nejčastější otázky
Může být modul připojen k horizontálnímu rozdělovači?
Ano, navržen je k integraci s rozdělovačem PAW.HEAT BLOC V23-DN 25 přes přípojku DN 25.
Je pohon 230V kompatibilní se standardními elektrickými systémy?
Ano, zdroj 230V je vhodný pro standardní jednofázové elektrické instalace.
Jaký je maximální výkon pro přípojku DN 25?
Podporuje až 44 kW při teplotním rozdílu 20K.
Mají kulové kohouty zabudované teploměry?
Ano, dva kulové kohouty mají integrované teploměry pro sledování teplot systému.
Doplňkové parametry
| Kategorie: | Kotlový modul heat bloc - 3,4cestný směšovací ventil |
|---|---|
| EAN: | Lukas |
| Druh výrobku: | směšovací ventil |
| Jmenovitá světlost (DN): | DN 25 |
| Materiál: | mosaz |
| Jmenovitá světlost: | DN 25 |
| Jmenovitý tlak: | PN 6 |
| Materiál: | mosaz |
| Provozní teplota: | +110 °C |
| Posledná aktuálizacia ceny: | 25.11.2024 20:54:28 |
